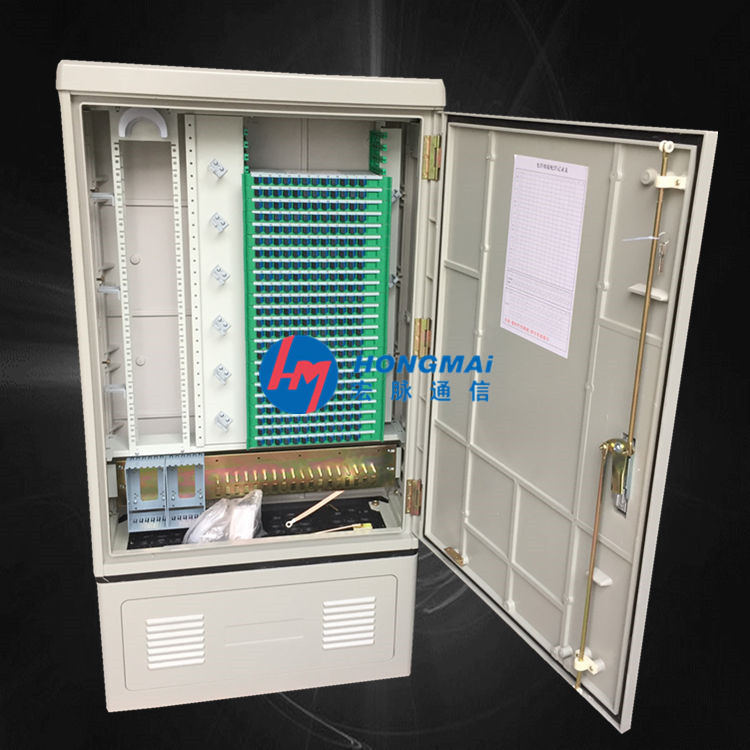

144芯四网合一光缆交接箱规格尺寸-宏脉

发布时间 2020-06-09 08:44:03

产品描述

144芯四网合一光缆交接箱规格尺寸-宏脉，144芯四网合一光缆交接箱规格尺寸-宏脉，宿州72芯四网合一光缆交接箱**新行情-宏脉，宿州72芯四网合一光缆交接箱**新行情-宏脉，宿州72芯四网合一光缆交接箱**新行情-宏脉，

三网融合光交箱，三网合一光纤交接箱，三网融合光纤交接箱，共建共享光纤交接箱，共建共享光缆交接箱，共建共享三网融合光交箱，三网合一交接箱，三网融合交接箱，三网合一总交接箱，三网融合总交接箱，三网合一总光交箱，使用区域：室外防水，室内，壁挂式，抱杆式，落地式，挂墙式，楼道，电杆式，电线杆，中国电信，中国移动，中国联通，中国广电网络，中国铁通，中国网通集团，中国长城宽带，FTTH光纤到户，FTTB光纤入户，FTTX光纤到小区，FTTP光纤住宅，型号：96芯144芯288芯360芯432芯576芯648芯720芯864芯1152芯1200芯，产品材质：SMC复合玻璃钢，冷轧板金属使用说明

一、概述

1、用途

本设备用于实现主干光缆与分支光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。

2、主要特点

2.1 产品的箱体采用国际流行的SMC玻璃纤维增强不饱和聚酯塑料，经高温模压制成，具有的抗腐蚀、耐老化功能，箱体的防护等级达到IP65级，完全适用于室外各种恶劣的工作环境，能抵御剧变的气候和恶劣的工作环境，使用寿命可达20年及以上;箱体还具有很好的隔热性能、密封性能及很强的防盗性能。产品外形美观、结构合理。

2.2模块化设计；本设备内置一体化熔配托盘为抽屉式结构，简单、方便，适配器倾角安装，保证了光纤的佳弯曲半径，传输衰耗低。并能提供各种附件保护光缆免受意外拉伤。

2.3 设备外缆的处理，尾纤的终接，跳纤以及熔接等操作均在正面进行，安装场地不受限制。

2.4 同时适用于普通光缆和带状光缆。

3、主要技术指标

3.1 工作环境工作温度：-40℃~+60℃

相对温度: ≤95%(+40℃)

大气压力: 70Kpa~106Kpa

3.2 箱体防护等级达GB4208标准中IP65级要求。

3.3 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。

3.4 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。

3.5 光纤连接器损耗（含插入、互换、重复性）不大于0.5dB。

3.6 光纤连接器回波损耗： PC型≥40dB UPC型≥50dB APC型≥60dB

3.7 光纤连接器插拔耐久寿命>1000次

4、箱体外形尺寸（mm）：见本公司规格明细表

箱体安装尺寸（mm）：见本公司规格明细表

5、大容量: 288芯

二、安装

本设备可以落地安装。

1、落地安装时：先在预制的水泥基座上按安装尺寸预留4个M12的地脚螺钉, 地

脚螺钉凸出基座表面约为150mm，安装时先打开设备门，将设备内底部的两个插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的地脚螺钉拧紧，合上基座面板，插好插销，锁紧面板。

2、架空安装时：在站台适当位置留出4个φ13孔,根据安装尺寸将设备固定可靠。

交接箱的使用期是同网络使用期一样，通常约20-25年。

选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热***可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结.从而减少凝露现象的产生，并有效地保证箱体内光器件工作环境，同时配合选用耐环境变化的光器件和设计合理的盘纤、跳线路由，能大大减少由于环境变化而产生的光器件附加衰耗的增加和光纤微弯的产生。

交接箱采用模快化设计，使运营商能够随着用户的增加而方便扩容，延长了固定资产的投入。

小型化、高密度、安装灵活的特点，使交接箱可以减少室外占地面积和行人的注意，避免引起人为的***坏。

使用条件：
工作温度：-40℃∽+60℃
相对湿度：≤95% （+40℃时）
大气压力：70∽106Kpa
贮运温度：-40℃∽+60℃
防潮防雨防尘防盗符合 YD/T988-1998标准
主要技术参数：
插入损耗：1.31,1.55um LD 光源。单模≤0.18dB 多模≤0.30dB
回波损耗：1.31,1.55um LD 光源。单模PC≥45dB UPC≥50dB APC≥60dB
绝缘电阻：≥2×104MΩ/500VDC
耐电压：3KVDC/1min不击穿，无飞弧
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在**外端应能承受的垂直压力大于200N
功能要求：
1．光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2．光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。
