576芯三网合一光缆交接箱讲解图文说明

发布时间 2020-06-09 08:44:03

产品描述

三网合一光缆交接箱具体阐明:*光缆交代箱是用于室外的骨干光缆与配线光缆衔接的接口设备,可以完成光纤的接续,配线有直接衔接和穿插衔接的功用。
产品名称:光缆交接箱(Cable transfer box
产品型号:GXF05型、GXF05-MGXF05-T
产品材质:SMC、不锈钢、冷轧板
产品容量:
GXF05-C96芯、144芯、288芯、360芯、576芯、720芯、1152芯、1440芯)
GXF05-M96芯、144芯、288芯、360芯、576芯、720芯)
GXF05-T288芯、360芯、432芯、576芯、648芯、720芯、960芯、1152芯)
CT-GXF09T室外光交箱、免跳纤光缆交接箱、无跳接交接箱、三网合一光缆交接箱、三网融合光交箱、四网合一光缆交接箱、无跳接光缆交接箱、免跳接光交箱、SMC光缆交接箱、不锈钢光缆交接箱
一、工作环境:
1.环境温度:-40℃~+60
2.相对湿度:40℃时小于95%
3.大气压力:70106Kpa


二、产品特点
1.采用熔配一体化抽拉式模块,使交接箱容量大,密度高。
2.箱体采用高强度SMC聚脂箱体,具有良好抗腐蚀、耐老化性能,能抵受剧烈的气候变化以及适应恶劣的工作环境
3.箱体具有良好的密封性能,防护等级达到GB/T4208IP65级。
4.具有很好的安装性能及防破坏功能。
5.箱体具有安全可靠的光缆固定与接地保护装置。
6.高压防护接地与机箱绝缘电阻:≥2×104MΩ/500V(DC)
7.箱高压防护接地与机箱间耐压≥3000V(DC)/1min,不击穿,无飞弧
8.箱体静负荷能力:壳盖≥980N,侧表面≥980N,门铰链≥200N
9.机箱的密封防护等级:达到GB4208标准中IP65
10.阻燃性能:达到GB4609/FV-0
11.密封性能:达到GB4208/IP53要求
12.负荷值:壳盖≥980N,侧表面≥400N,支撑件≥200N
13.**小拉脱力:φ0.4-1.2mm导线分别为24-120N


三、用途
1.光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备,能够实现光纤的接续,配线有直接连接和交叉连接的功能。
CT-GXF09T室外光交箱、三网共建光缆交接箱、免跳纤光缆交接箱、无跳接交接箱、三网合一光缆交接箱、三网融合光交箱、四网合一光缆交接箱、无跳接光缆交接箱、免跳接光交箱、SMC光缆交接箱、不锈钢光缆交接箱
三网合一光缆交接箱:288芯三网合一光缆交接箱、360芯三网合一光缆交接箱、432芯三网合一光缆交接箱、576芯三网合一光缆交接箱、648芯三网合一光缆交接箱、720芯三网合一光缆交接箱864芯三网合一光缆交接箱、960芯三网合一光缆交接箱、1152芯三网合一光缆交接箱
免跳纤光缆交接箱:96芯免跳纤光缆交接箱、144芯免跳纤光缆交接箱、288芯免跳纤光缆交接箱、360芯免跳纤光缆交接箱、576芯免跳纤光缆交接箱


免跳接光缆交接箱:96芯免跳接光缆交接箱、144芯免跳接光缆交接箱、288芯免跳接光缆交接箱、576芯免跳接光缆交接箱
无跳纤光缆交接箱:96芯无跳接光缆交接箱、144芯无跳纤光缆交接箱、288芯无跳纤光缆交接箱、576芯无跳纤光缆交接箱
不锈钢光缆交接箱:96芯不锈钢光缆交接箱、144芯不锈钢光缆交接箱、360芯不锈钢光缆交接箱、576芯不锈钢光缆交接箱、720芯不锈钢光缆交接箱、1152芯不锈钢光缆交接箱
SMC光缆交接箱:96芯光缆交接箱、144芯光缆交接箱、288芯光缆交接箱、576芯光缆交接箱、720芯光缆交接箱、1152芯光缆交接箱

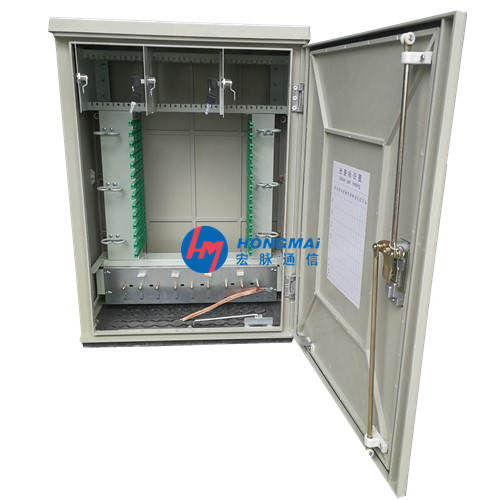

三网合一光缆交接箱是用于光纤接入网(电信网、移动网、联通网)三网主干光缆与FTTH小区配线光缆节点处的接口设备,可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用,减少了三网的重复线路建设,精简线路,美化环境。

  • 箱体采用不锈钢材料制造,抗腐蚀耐老化,使用寿命超过20年。
  • 壳体门框四周采用凹槽结构,硅橡胶密封 ,密封性能达到GB4208--1993中IP 级要求。
  • 壳体门锁采用三面齿轮推杆机构,是开启和关闭箱门时更显轻松。
  • 箱体内部夹以隔热材料,能有效防止箱内凝露的产生。
  • 采用12芯熔配一体化模块,**大幅度利用有效空间,**大容量为288芯。
  • 卡接式安装FC、SC适配器。
  • 前后设通道,可方便跳线灵活跳接
  • 12芯熔配一体化模块可抽出至箱外,全面正面操作。
  • 有可靠的光缆固定、开剥和接地装置。
  • 各部件位置和按排,确保光缆在任何位置时弯曲半径大于40MM。
  • 光缆进壳体接口处,突破传统方式防水接头处理光缆密封问题。
