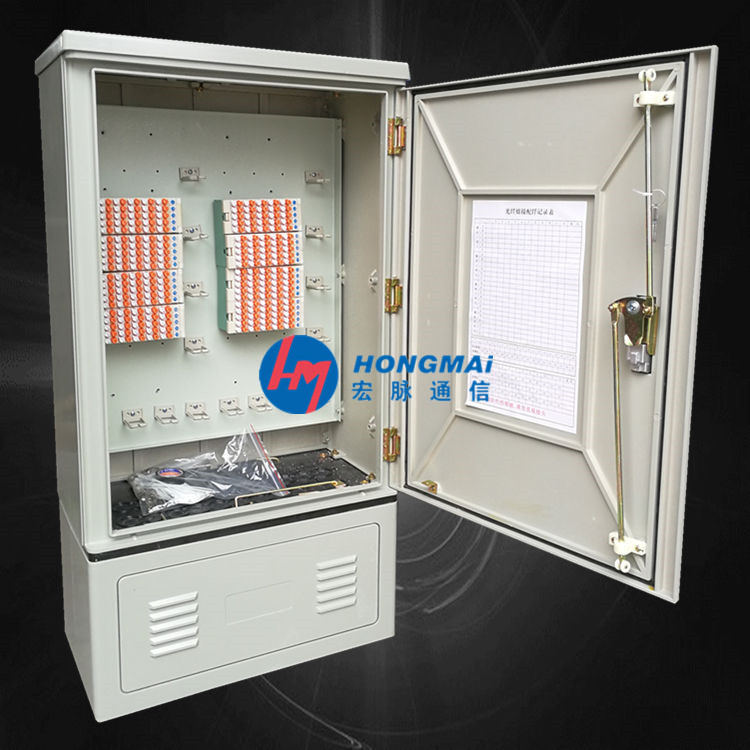

室外288芯四网合一光缆交接箱产品图文介绍
发布时间 2020-06-09 08:44:03
产品描述
?室外288芯四网合一光缆交接箱产品图文介绍，?室外288芯四网合一光缆交接箱产品图文介绍，滁州96芯四网合一光缆交接箱特性规格-宏脉，滁州96芯四网合一光缆交接箱特性规格-宏脉，滁州96芯四网合一光缆交接箱特性规格-宏脉，
室外常规光缆交接箱制造|交接箱厂家|插片式光缆交接箱报价|图片|新批发价格SMC盒式分光款光缆交接箱|不锈钢光缆交接箱|户外通讯免跳接光缆交接箱|室外三网合一光缆交接箱OCC室外通信光缆交接箱【96芯、144芯、288芯、576芯、1152芯、1440芯】中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱|FTTH光缆交接箱宏脉通信生产基【中国移动通信|中国电信|中国联通）光缆交接箱是用于光传输网络中主干光缆与配线光缆交接点处的接口设备，用于实现光缆的固定和保护、光缆熔接成端、光纤熔接点保护、光纤线路分配与调度、内部设备防护和其它增值模块安装等功能。光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。光交箱特点：
1交接箱具有配线、熔接、贮纤、调纤功能，有顽强地抗野外环境的性能，并能抵受剧烈的气候变化和恶劣的工作环境，箱体密封性能良好，防护等级达IP65级要求。
2箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘、挂线钩，方便用户操作。
模块化设计，布局合理，功能多，密度大。
3采用防盗门锁形，安全可靠，具有良好的防破坏功能。箱体有灵活的进出光缆结构和灵活的内连接结构。
4可采用FC、SC 、ST型适配器，适配器40°斜角，可避免弧光直射人眼。
5光缆加强芯根据客户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。
6箱体共有两层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。
7在箱体内设有专门的光缆直通熔接区，两端光缆在直通熔接区内连通。
8箱体底部高、空间大，便于光缆引入时有更大的曲率半径，安装操作施工方便。
9机架有良好的接地系统，机内塑料件采用阻燃材料。
使用条件：
工作温度：-40℃～+60℃
相对湿度：≤95% （+40℃时）
大气压力：70～106Kpa
贮运温度：-40℃～+60℃
防潮防雨防尘防盗符合 YD/T988-1998标准
光电性能
1连接器损耗（包括插入、互换、重复）≤0.5dB
2插入损耗：≤0.2dB
3互换性附加损耗：≤0.2dB
4重复性附加损耗：≤0.1dB（插拔1000次后）。
5回波损耗：FC/PC≥40dB FC/UPC≥50dBFC/APC≥60dB 6插拔耐久寿命大于1000次。
7机架高压防护地与机架间绝缘电阻大于1000MΩ（500V/DC）。
8机架高压防护地与机架间通以直流电3000V历时1分钟不击portant; color: rgb(51, 52, 68) !important;">穿且无飞弧现象发生。
适用性能指标
1标称工作波长：850nm、1310nm、1550nm。
2光纤活动连接器：符合GB/T12707-1991标准规定。免跳接光交箱针对光纤接入网中光分支节点处于室外环境而设计的光纤配线设备。该系产品具有对光纤的接续、端接、贮存、分路处理及调度等功能，并支持落地及架空安装方式。
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在**外端应能承受的垂直压力大于200N
光交箱操作说明
a.光缆从箱体底部引入，在光缆固定区进行光缆的开剥与固定；
b.开剥后的光纤使用护套管保护，经箱体右侧的过线区，引入相应的主干、配线熔接区；
c.光纤在主干熔接区中，与尾纤进行熔接并成端；
d.配线区每层分为熔接和储纤两个区域，光纤在右侧熔纤区与尾纤熔接,尾纤盘绕存储于左侧的储区盘，使用尾纤时从配线区左侧，经线环连接至分路器；
e.将跳线一端连接主干适配器，另一端从主干区左侧经绕线区至分光区左侧，连接分路器，进行分光和跳接；
f.光缆固定区左侧为直熔单元，用于光缆的直通
三网合一光缆交接箱介绍
