分体式矿用本安型顶板位移量传感器

分体式煤矿顶板离层量传感器是煤矿巷道顶板安全监测的核心设备，通过实时监测顶板岩层的位移变化，预防冒顶事故。

一、产品概述与工作原理

1. 分体式结构设计

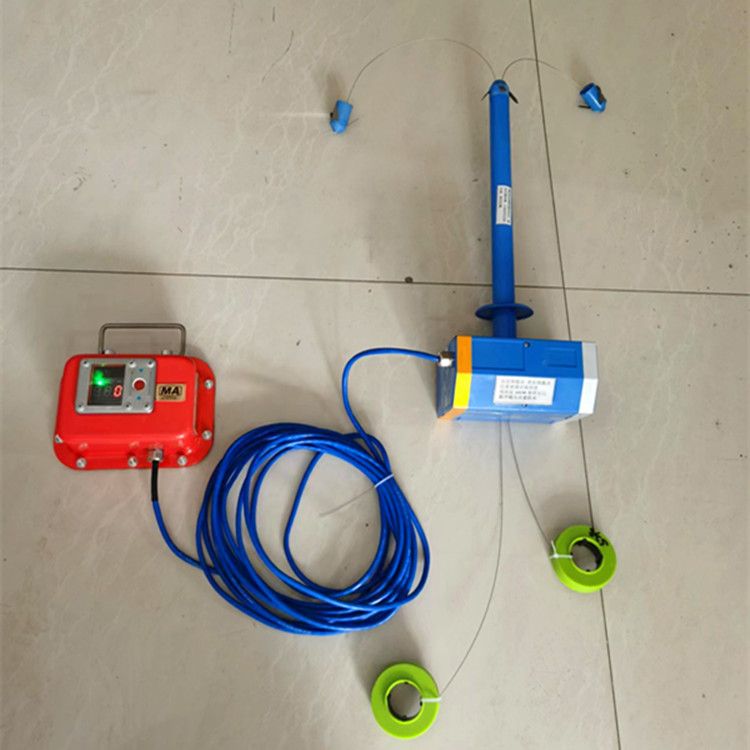

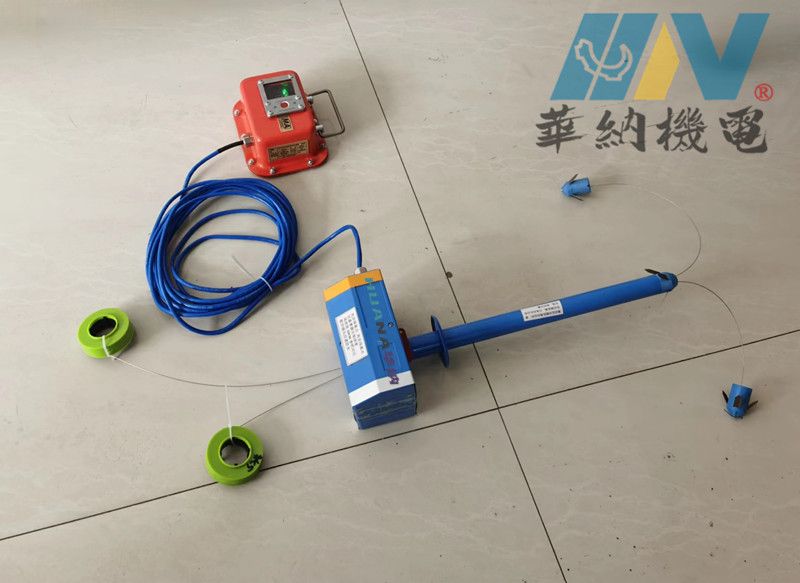

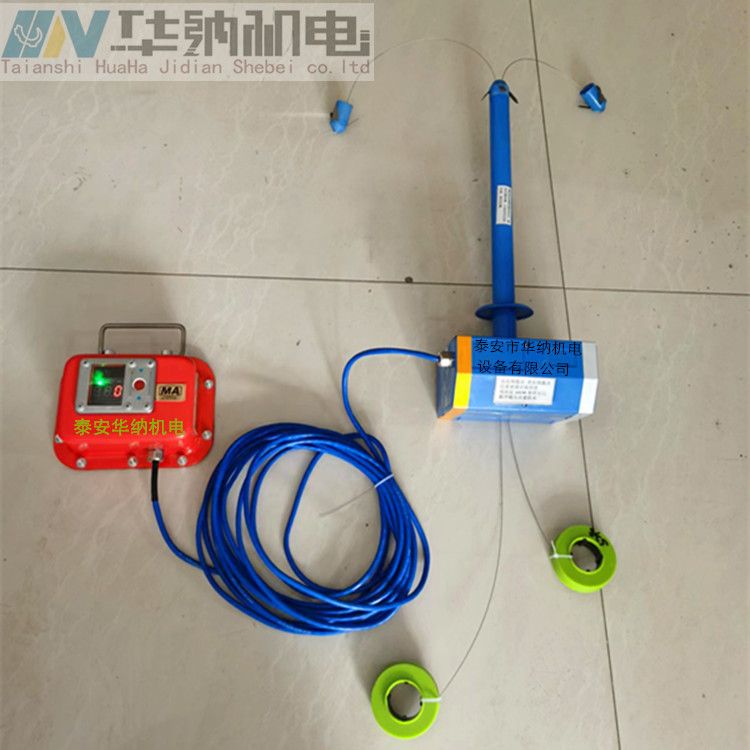

   传感器由位移基桩（预埋于顶板钻孔）和主机（固定于顶板表面）组成，两者通过钢丝绳或无线传输连接。这种设计使主机可安装在巷道侧帮便于观测，而基桩位于顶板监测点，实现“顶测帮观”，提升维护便捷性。

2. 双基点监测原理

   • 深基点（6-8米）：锚固于稳定岩层（老顶），作为位移参考基准。

   • 浅基点（2-5米）：位于锚杆支护区，监测直接顶离层。
     当顶板发生离层时，钢丝绳牵动传感器内的磁棒或编码器，通过霍尔元件或光电转换将位移量转化为电信号，精度达±1%满量程（0-300mm）。

3. 智能感知技术
   采用电感式（抗粉尘干扰）或光电式（高精度抗电磁干扰）双模检测，结合RS485/4-20mA信号输出，支持数据远程传输至监控系统。

二、核心技术特点

1. 本质安全与防护

   • 防爆认证：Ex ib I Mb本安设计，适用于瓦斯/煤尘环境。

   • IP67防护等级：全封闭不锈钢外壳，防尘防水，适应井下高湿、高粉尘及震动环境13。

2. 智能化功能

   • 实时报警：两级阈值光报警（LED闪烁）与声报警，离层超限即时警示。

   • 数据管理：内置FLASH存储（支持1年以上数据），可选配LoRa/ZigBee模块无线传输。

   • 低功耗：DC 3.6V锂亚电池静态电流≤30μA，续航≥18个月。

3. 高适应性安装

   • 支持磁吸底座或螺栓固定，适应不同巷道条件。

   • 分体式结构允许单独更换损坏部件，降低维护成本。

三、安装与维护流程

1. 安装步骤

   • 钻孔：使用Φ36mm钻头垂直打孔（深基点6-7m，浅基点2m）。

   • 锚固：将锚固器推至孔底，轻拉钢丝绳确认固定。

   • 主机调试：通电校准初始读数，测试报警功能。
     关键点：安装前需检查瓦斯浓度＜0.5%，确保顶板完整无漏顶风险。

2. 维护要求

   • 日常巡检：检查固定性、钢丝绳缠绕及LED显示。

   • 定期校准：季度精度校验（误差＞1%时调整），年度更换老化部件（如密封件、钢丝绳）。

---

四、应用场景与案例

五、技术演进与未来趋势

1. 无线化与AI融合
   新型传感器采用无线分体设计，数据采集器独立安装，通过局域网传输数据。结合深度学习算法（如中煤塔山煤矿项目），实现离层趋势预测与支护参数动态优化。

2. 多基点全量程监测
   研究中的智能系统支持3-6个监测点，覆盖全断面离层数据，通过强化学习建立灾害预警模型，提升顶板风险超前治理能力。

---

附：主流产品参数对比

分体式设计使该类传感器在安全性、维护性及数据精度上显著优于传统机械式离层仪，成为智慧矿山顶板监测的关键设备。未来将进一步融合物联网与AI算法，实现“监测-预警-控制”闭环管理。

市场行情会影响产品价格，具体情况请致电咨询。
