矿用单体支柱液压压力盒
发布时间 2025-06-04 16:11:47
产品描述
HC-45单体支柱液压压力盒
一、产品概述
产品名称：HC-45单体支柱液压压力盒（别名：液压压力计、单体支柱压力盒）
产品型号：HC-45
产品类型：单体支柱压力检测设备
品牌与厂家：泰安华纳机电（泰安市华纳机电设备有限公司）
核心用途：
HC-45液压压力盒是专为煤矿井下设计的精密检测工具，主要用于：
- 单体液压支柱维修后的性能测试与校验
- 井下作业中实时监测液压支柱、棚架等支护结构的压力值
- 评估支护系统稳定性，预防因压力异常引发的冒顶、片帮等安全事故
产品优势：
- 结构精简：采用油压机械压力表式设计，无复杂电子元件，故障率低
- 便携耐用：体积小（尺寸：XXXmm×XXXmm×XXXmm）、重量轻（仅XXkg），便于井下携带操作
- 显示直观：大表盘指针式设计，压力值一目了然，适应弱光环境
- 性能可靠：核心部件采用不锈钢材质，通过IP65防护认证，防尘防水抗腐蚀
二、技术参数
| 指标项 | 参数值 | 说明 |
|---|---|---|
| 量程 | 0-60MPa（对应0-45吨支护力） | 覆盖煤矿常用单体支柱工作压力范围 |
| 精度 | ±0.025MPa | 远超行业平均水平，确保数据精准性 |
| 结构形式 | 油压机械压力表式 | 免电池设计，避免井下断电风险 |
| 接口规格 | 标准三用阀接口（兼容Φ22mm阀芯） | 适配市面上90%以上液压支柱型号 |
| 防护等级 | IP65 | 可直接冲洗，适应潮湿煤尘环境 |
三、安装与操作指南
1. 安装前准备
- 位置选择：优先安装于支柱中上部，避开活柱伸缩区，确保检测点能真实反映整体受力
2. 标准化安装流程
步骤1：焊接固定基座
- 在顶梁预设位置焊接Φ120mm×20mm钢制基座盘，要求：
? 基座盘两面平整度≤0.1mm
? 焊接后进行退火处理，消除内应力
步骤2：固定压力盒
- 将压力盒倒扣在基座盘上，对齐定位孔
3. 关键验收标准
- 密封性测试：保压5分钟，压力降≤0.5MPa
- 水平校验：压力盒表盘倾斜角≤2°，确保读数准确性
四、使用注意事项
- 首次使用：安装后需进行3次满量程加压-卸压循环，消除机械间隙
- 数据读取：指针波动超过±1%FS时，需检查支柱是否存在侧向力
- 维护保养：
- 每月用煤油清洗阀芯接口
- 每半年返厂进行计量校准（提供免费校准服务）
、安装示意
① 基座盘焊接位置
② 密封接头结构
③ 螺栓紧固顺序
因文本格式限制，具体图示请联系我司技术部获取）
通过本手册的标准化安装与规范操作，可确保HC-45压力盒发挥佳检测性能，为煤矿安全生产提供可靠数据支撑。

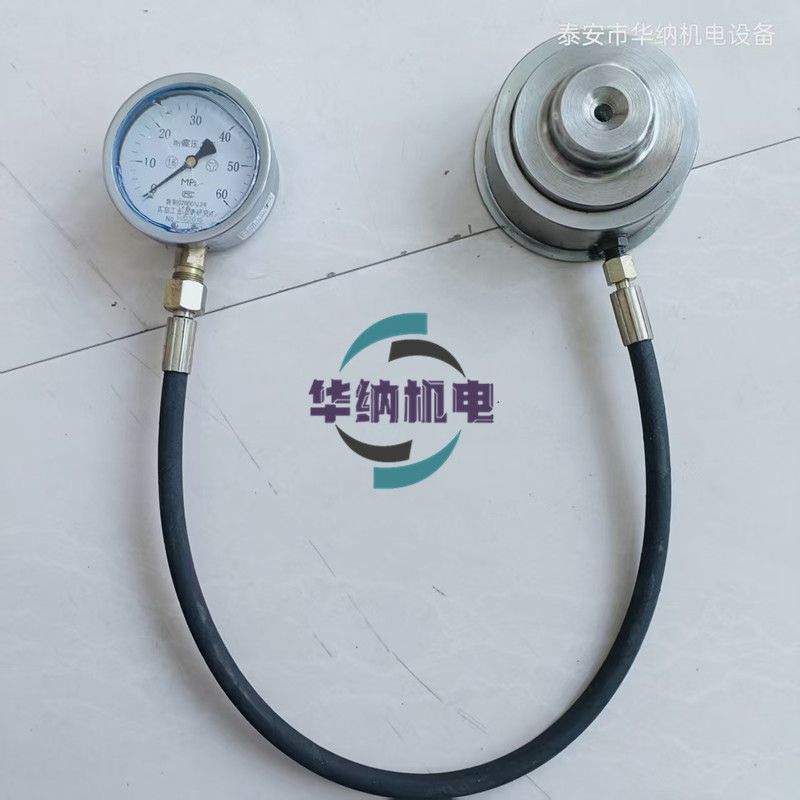

液压压力盒2 - 副本

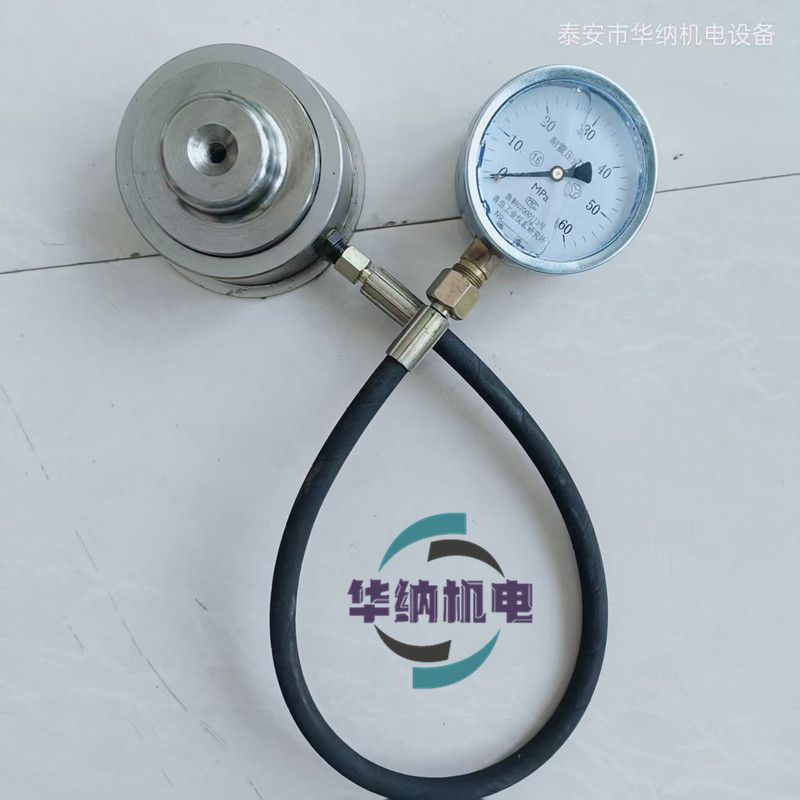

液压压力盒1

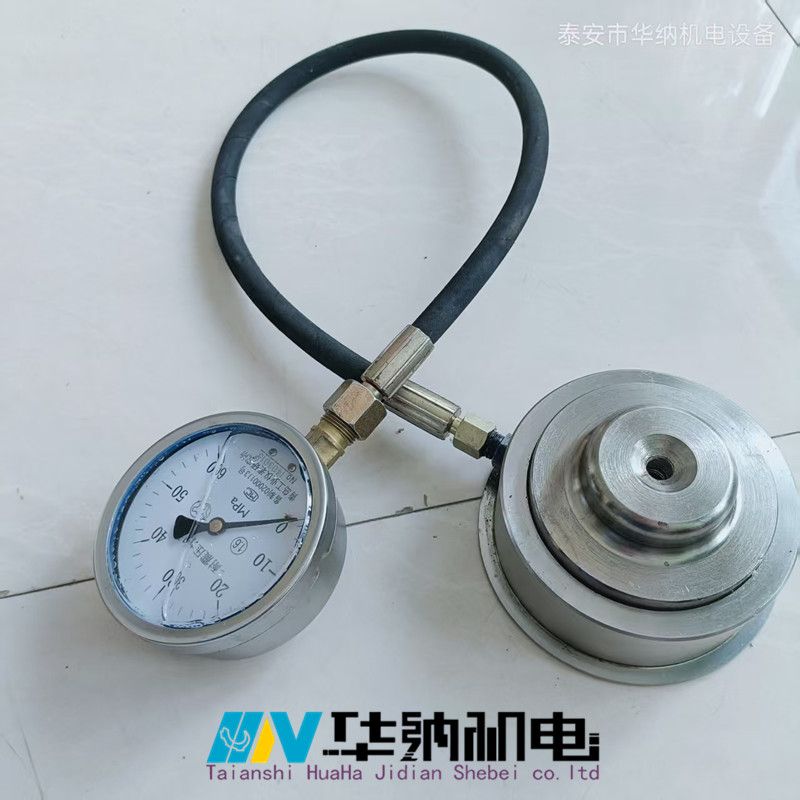

液压压力盒3
