机械式金属管浮子流量计气体液体指针型蒸汽流量计

一、产品介绍

浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的 外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量，向上的浮力和流体的动 力，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。



二、产品应用

产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。

三、产品特点（优势）

全金属结构设计，耐高温高压、防腐；

产品坚固简洁、使用寿命长；

现场就地瞬时流量指示；

主体材质优质S30408不锈钢；

仪表型号		SHF
主体材质		304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求
安装形式		垂直安装形式，流体流动方向，自下向上
		垂直安装形式，流体流动方向，自上向下
		水平安装形式，流体流动方向，自左向右或自右向左

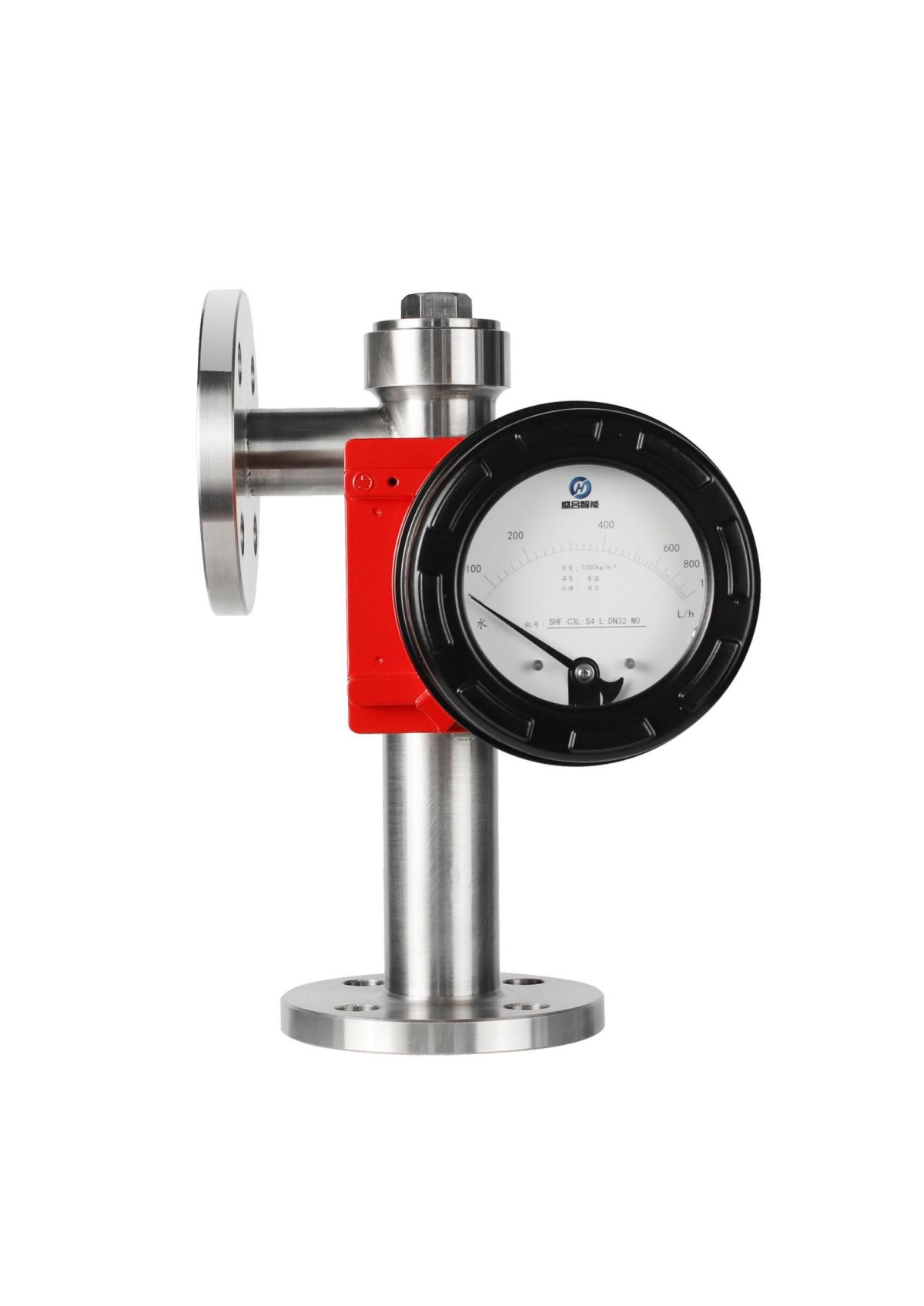

		底侧安装形式，流体流动方向，底进侧出
		侧侧安装形式，流体流动方向，侧进侧出
指示器		现场就地瞬时流量指示
		现场就地瞬时流量指示，带上下限位警报
测量范围	下量程	1～10L/h水，0～0.7m3/h Air at ATP
	上量程	20～200m3/h水，400～4000m3/h Air at ATP
介质温度	就地型	-40℃～+300℃
环境温度	就地型	-40℃～120℃
准确度等级	就地型	±1.5%
量程比		10：1
防护等级		IP65  IP67
公称压力		DN15-DN50       4.0Mpa
		DN80-DN200      1.6.0Mpa
夹套形式		保温夹套、冷却夹套
连接形式		法兰连接 标准HG/T20592-2009
附件		1磁过滤器   2直管段

卡套连接侧进侧出

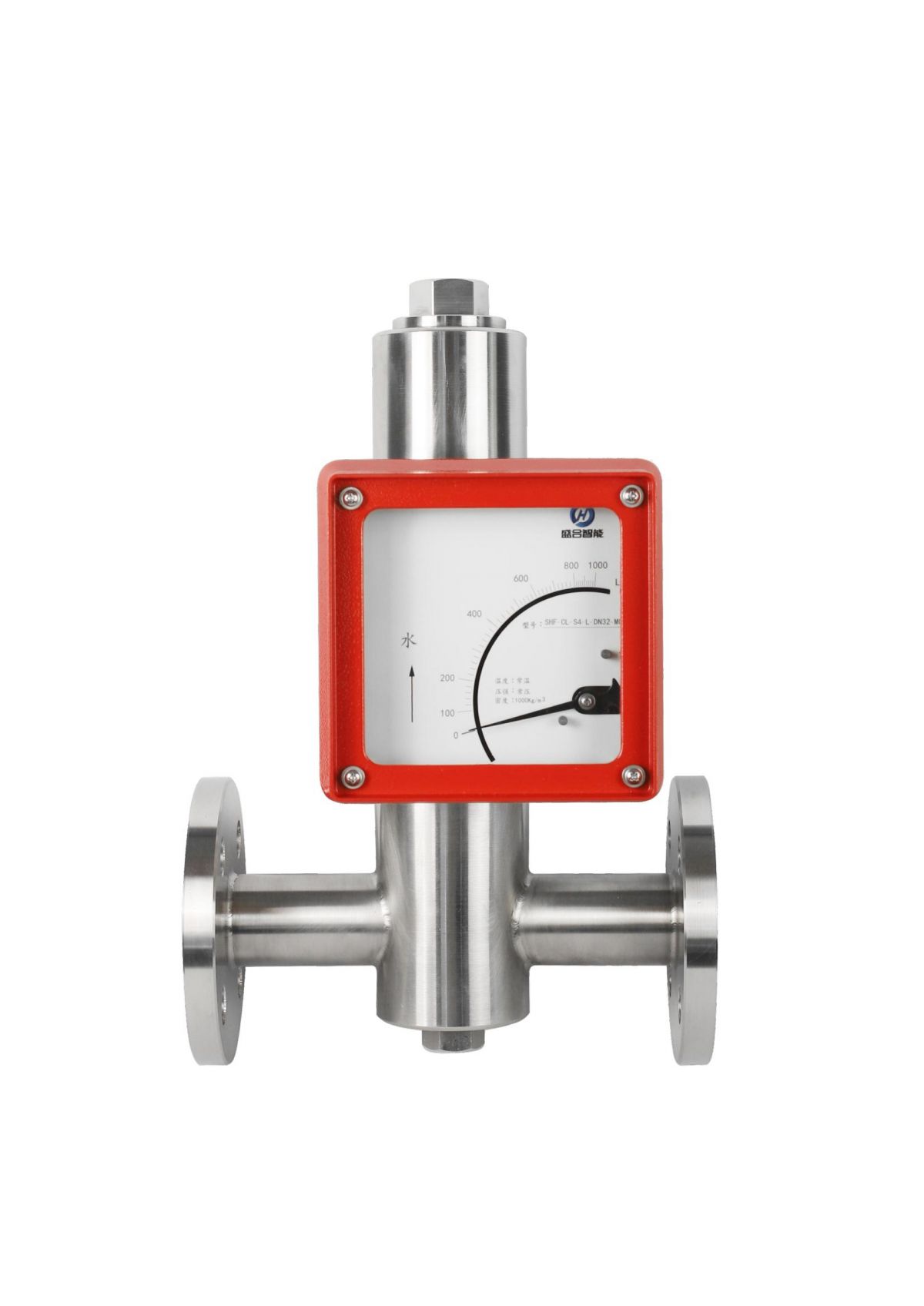

水平连接

指示器

底进侧出
