供应机械式金属管浮子流量计气体液体指针型蒸汽流量计
发布时间 2025-06-13 08:31:27
产品描述
| 结构型式 | 法兰连接、卡套连接 |
|---|---|
| 显示方式 | 机械指针 |
一、产品介绍
金属管浮子流量计利用流体的动力作用，使浮子在垂直安装的测量管中 顺流向上移动，浮子的位移量与流量的大小成比例。通过磁 传递系统，以不接触方式，将浮子位移量传给指示器直接指示流量的大小。
二、产品应用
金属管浮子流量计广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。
三、产品特点（优势）
·全金属结构设计，坚固、简洁
·安装维护方便、使用寿命长

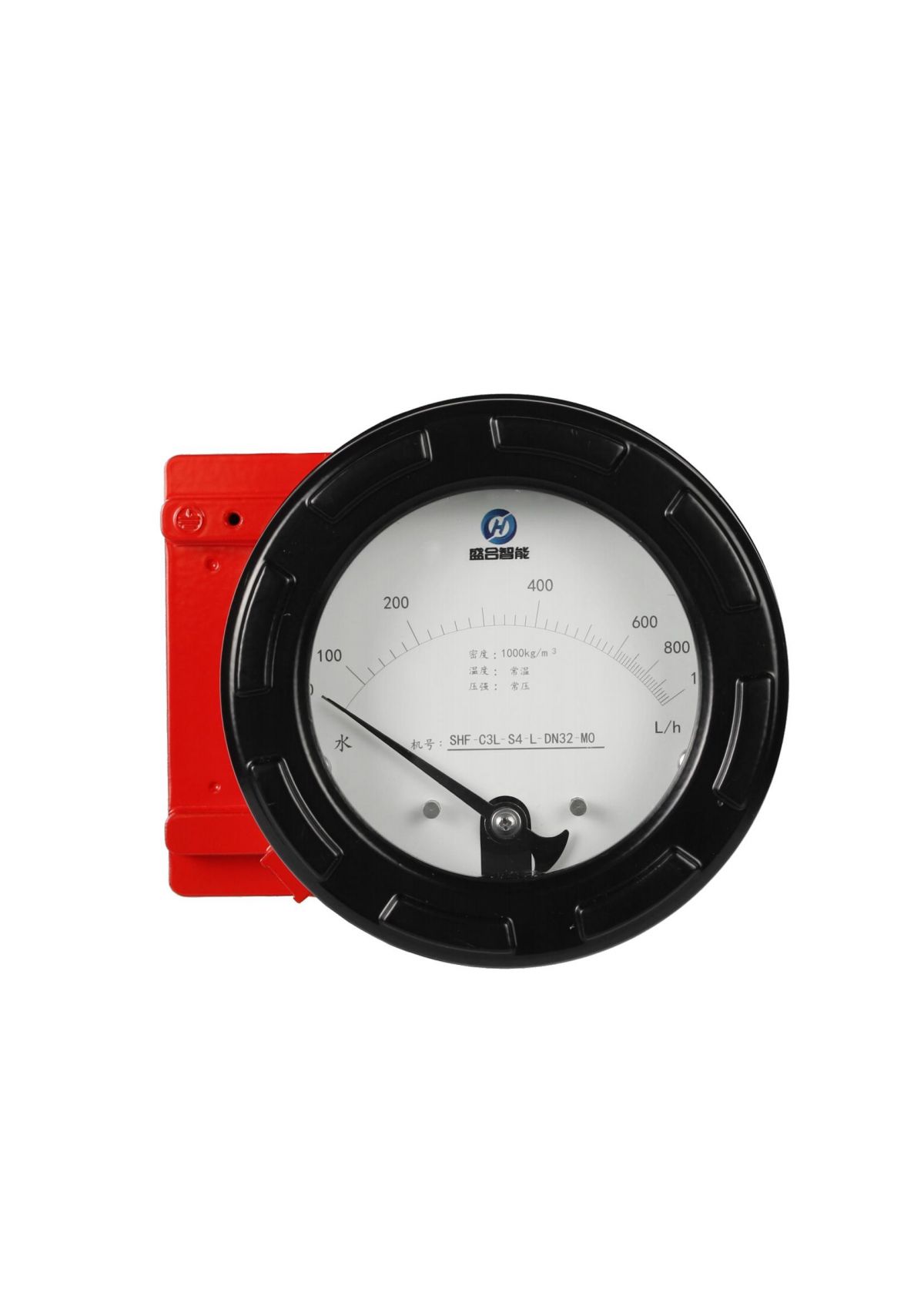

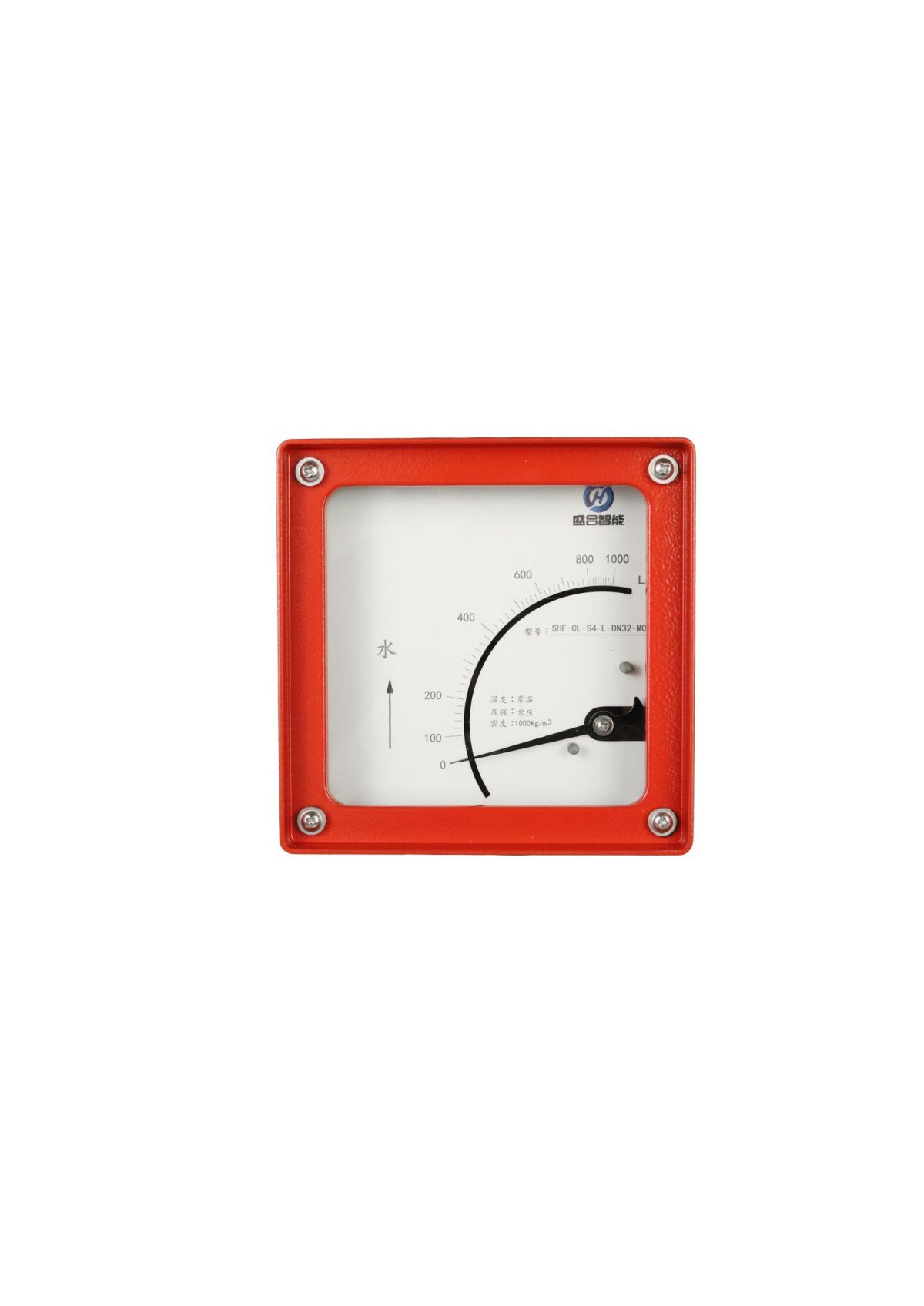

·机械指针现场指示瞬时流量
|
仪表型号 |
SHF |
|
|
主体材质 |
304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求 |
|
|
安装形式 |
垂直安装形式，流体流动方向，自下向上 |
|
|
垂直安装形式，流体流动方向，自上向下 |
||
|
水平安装形式，流体流动方向，自左向右或自右向左 |
||
|
底侧安装形式，流体流动方向，底进侧出 |
||
|
侧侧安装形式，流体流动方向，侧进侧出 |
||
|
指示器 |
现场就地瞬时流量指示 |
|
|
现场就地瞬时流量指示，带上下限位警报 |
||
|
测量范围 |
下量程 |
1～10L/h水，0～0.7m3/h Air at ATP |
|
上量程 |
20～200m3/h水，400～4000m3/h Air at ATP |
|
|
介质温度 |
就地型 |
-40℃～+300℃ |
|
环境温度 |
就地型 |
-40℃～120℃ |
|
准确度等级 |
就地型 |
±1.5% |
|
量程比 |
10：1 |
|
|
防护等级 |
IP65 IP67 |
|
|
公称压力 |
DN15-DN50 4.0Mpa |
|
|
DN80-DN200 1.6.0Mpa |
||
|
夹套形式 |
保温夹套、冷却夹套 |
|
|
连接形式 |
法兰连接 标准HG/T20592-2009 |
|
|
附件 |
1磁过滤器 2直管段 |
|

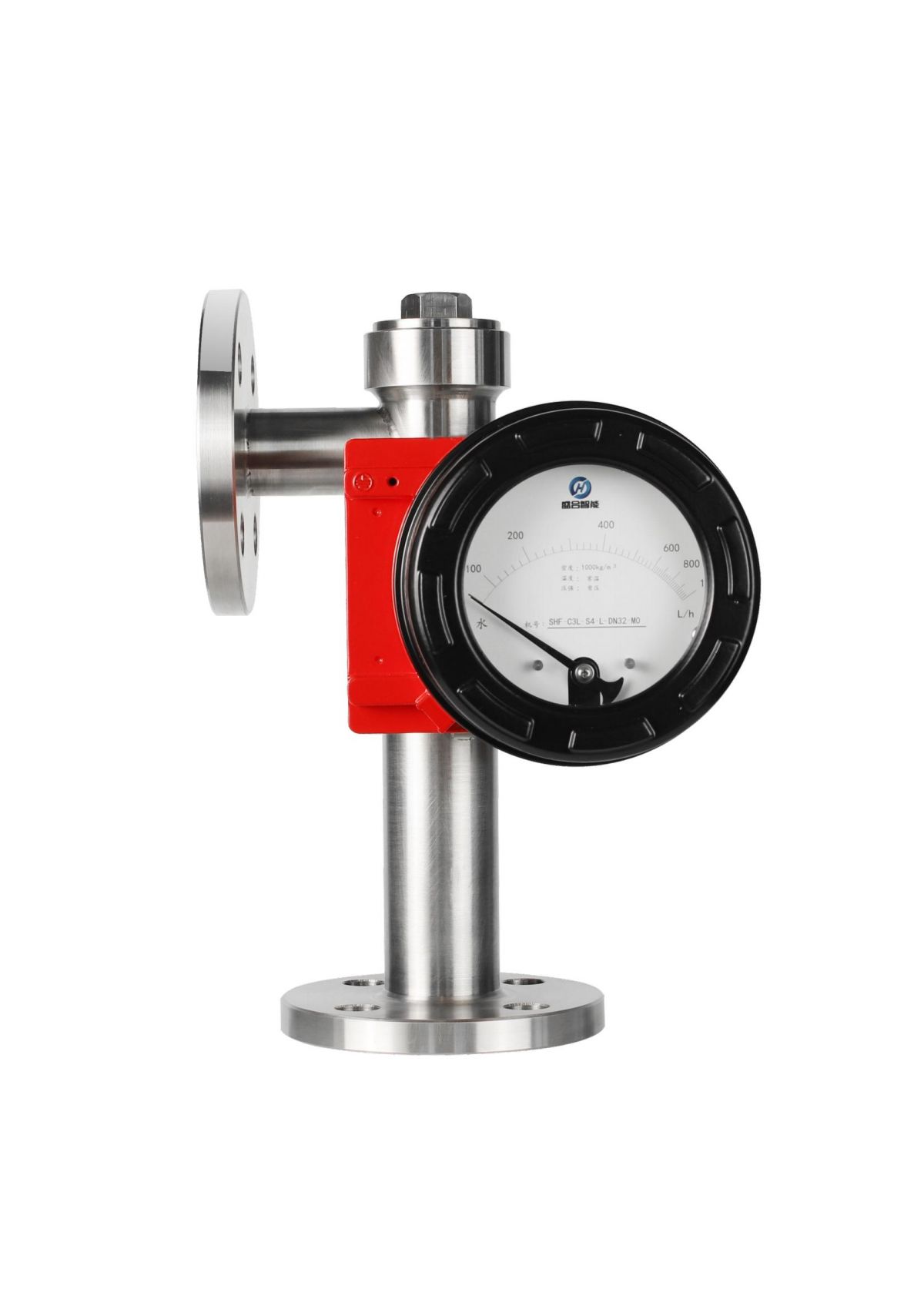

侧侧型
就地

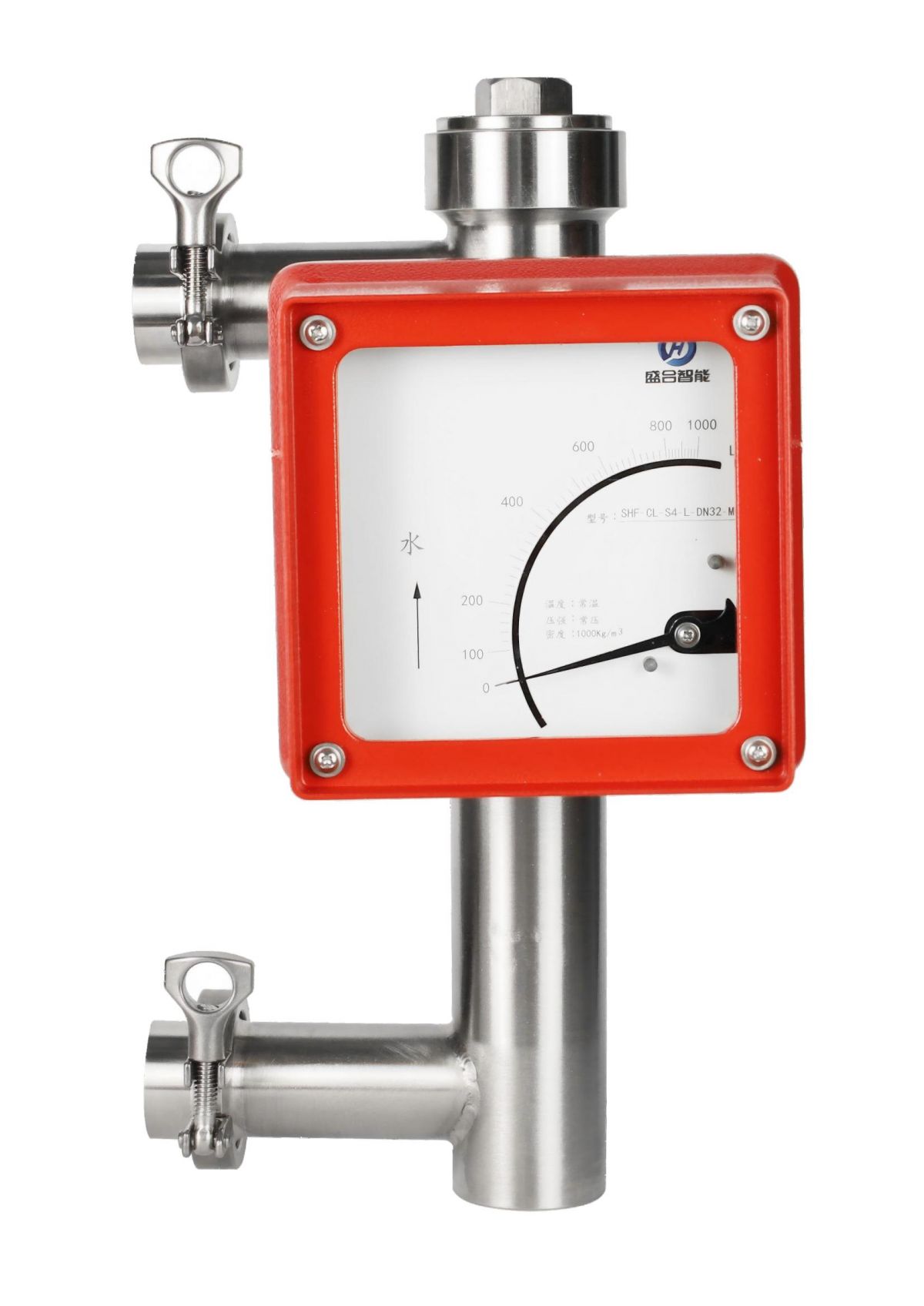

底侧型
就地
