四方CSC-280系列低压配电保护测控装置

北京四方CSC-280系列低压配电保护测控装置

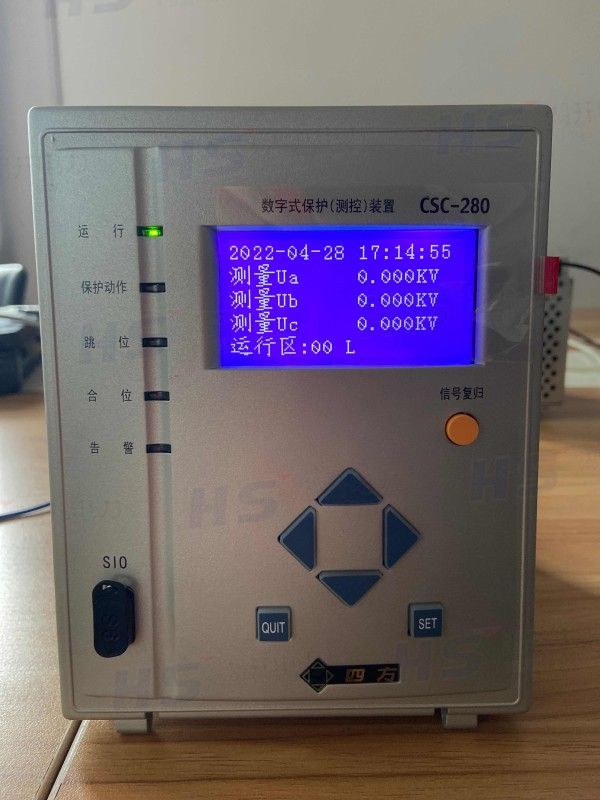

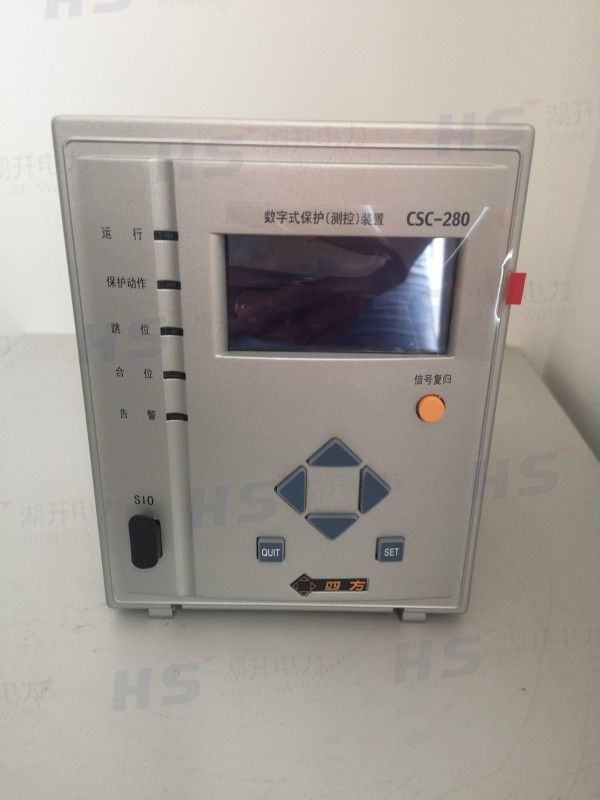

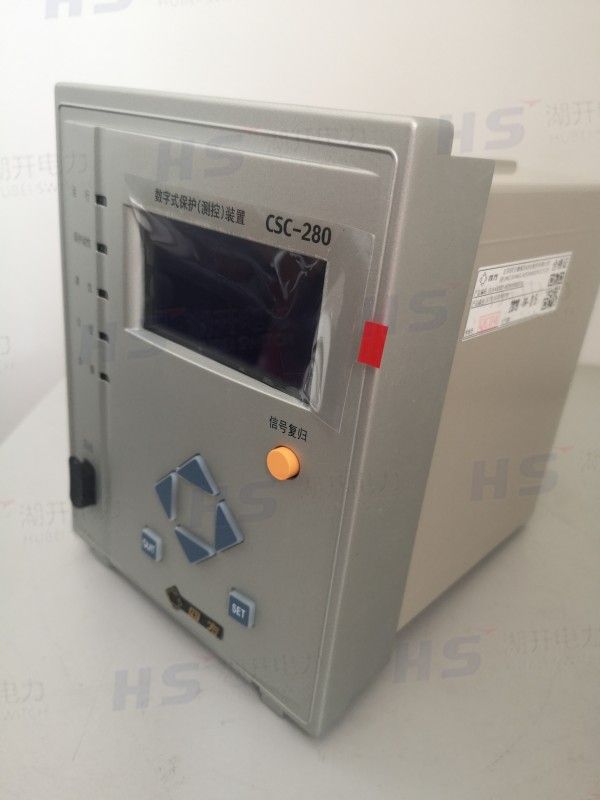

CSC-280低压配电保护测控装置

CSC-281数字式线路保护测控装置

CSC-282数字式厂（所）用变保护测控装置

CSC-283数字式电动机保护测控装置

CSC-285数字式电容器保护测控装置

CSC-285V 数字式 PT 保护(测控)装置

CSC-286数字式备用电源自投装置

型号举例

CSC-211  CSC-212  CSC-221A  CSC-221B  CSC-231  CSC-236  CSC-237A  CSC-237B  CSC-241A  CSC-241B  CSC-241C  CSC-241E  CSC-241F  CSC-246  CSC-326GC  CSC-326GD  CSC-326GH  CSC-326GL  CSC-326GF  CSC-298

北京四方CSC-280系列

CSC-281  CSC-282  CSC-283  CSC-285  CSC-285V  CSC-286

北京四方CSC-831系列

CSC-831L  CSC-831M  CSC-831P  CSC-831D

概述

CSC-281 数字式线路保护装置 适用于 35KV 及以下电压等级的中性点非直接接地系统的线路保护及测控，可在开关柜就地安 装。

CSC-282 数字式所用变保护装置 适用于变电所所用或发电厂、工矿企业厂用变压器的保护及测控，可在开关柜就地安装。

CSC-283 数字式电动机保护装置适用于 2000kW 以下不设纵差保护的高压异步电动机，亦可作 2000kW 以上的异步机或同步机 的后备保护，可在开关柜就地安装。

CSC-285 数字式电容器保护装置适用于 35KV 以下电压等级的电容器的保护及测控，可在开关柜就地安装。

CSC-285V 数字式 PT 保护装置适用于 35KV 以下电压等级的 PT 的测控及并列，可在开关柜就地安装。

CSC-286 数字式备用电源自动投入装置适用于 35KV 及以下系统，满足现场 10kV 分段备自投及 35KV 侧进线备自投功能。

装置主要特点

a) 采用嵌入式 32 位微处理器，具备很强的数据处理能力；

b) 具有虚拟测试功能，实现遥信自动对点、SOE 事件自动触发、故障模拟、控制方案在线仿真；

c) 提供高速 485 和以太网的通信接口，内部集成丰富的规约库，为用户提供完善的组网方案；可以实现网络打印功能，为用户节省资金；

d) 全面的设备运行信息和故障信息记录，为运行优化和事故分析提供充分的数据信息；

e) 完善的软硬件自检功能和免调节电路设计，安装调试更简单；

f) 人机接口界面友好、操作简便，五个指示灯实时指明装置运行状态，中文显示液晶一目了然；

g) 装置具备软件对时和硬件对时功能，能够自适应网络对时、GPS 脉冲对时及 B 码对时；

h) 基于 PC 机的辅助分析软件，轻松完成维护配置、软件在线升级、事故分析、虚拟测试等功能；

i) 标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；

j) 装置体积小巧，可集中组屏，也可分散安装在开关柜上或就地安装于户外开关场。

k) 大容量的存储空间，可以保存 40 条动作报告、40 条告警报告、40 条操作记录以及 12 条故障录波，通过 EPPC 工具软件可以调取2000 条动作报告、告警报告；

l) 装置提供 5 组定值区，掉电不丢失，可满足绝大多数情况下的运行方式变化；

m) 16 路开关量输入端口，其中 9 路强电（DC220V 或 DC110V）开入、7 路弱电开入，方便不同现场情况的选择；

n) 装置自带操作箱功能，跳闸模块提供断路器位置监视、跳合闸保持及防跳等功能。跳合闸保持电流在 0.5～4A 范围内自适应，不需要更改回路的电气参数。根据用户的技术要求，也可取消本模块中的跳合闸操作回路；

o) 1 路 4-20ma 输出。
