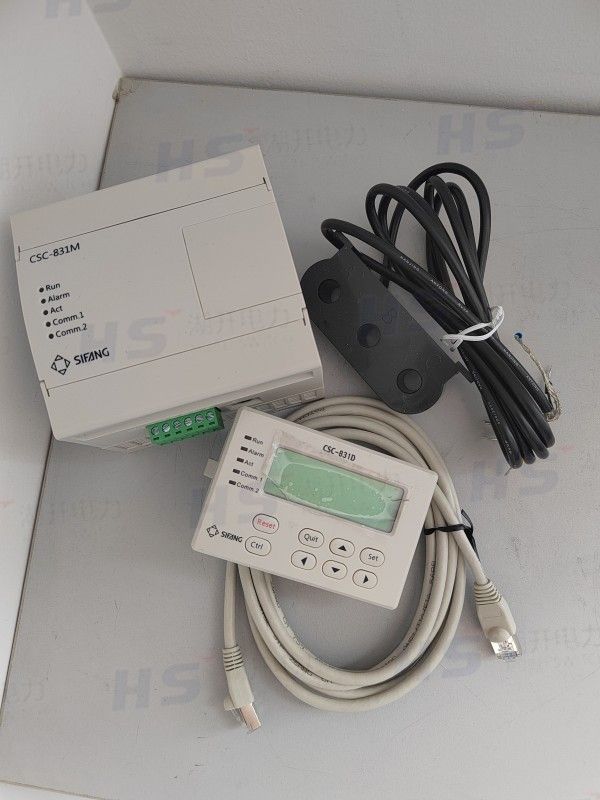

CSC-831M 四方 马达保护控制器

CSC-831M 北京四方 马达保护控制器

型号举例

CSC-211  CSC-212  CSC-221A  CSC-221B  CSC-231  CSC-236  CSC-237A  CSC-237B  CSC-241A  CSC-241B  CSC-241C  CSC-241E  CSC-241F  CSC-246  CSC-326GC  CSC-326GD  CSC-326GH  CSC-326GL  CSC-326GF  CSC-298

北京四方CSC-280系列

CSC-281  CSC-282  CSC-283  CSC-285  CSC-285V  CSC-286

北京四方CSC-831系列

CSC-831L  CSC-831M  CSC-831P  CSC-831D

概述

CSC-831M为智能化、数字化的低压电动机保护控制装置，适用于交流50Hz或60Hz、额定电压为380V的各种额定电流的电动机。对电动机的过载、堵转、断相、反相序、不平衡、接地或漏电、过/欠压、欠载等故障引起的危害予以保护，适用于增安型防爆电机的TE时间保护，并具备测量、操作控制、诊断维护、通信等功能。

CSC-831M电动机保护测控装置可应用于电力、石化、冶金、煤炭 等行业需要对交流电动机进行保护和控制的场合，与接触器、软起动器、塑壳断路器配合为低压交流电动机回路提供了一整套集控制、保护、测量和通信于一体的专业化解决方案，取代了常规的热继电器、热保护器、漏电保护器、欠电压保护器和多种分列保护器，取消了时间继电器、中间继电器、辅助继电器、测量仪表、控制和选择开关、指示器、可编程控制器、变送器等多种附加元件，是智能化MCC的理想选择。装置可替代各种指针式电量表、信号灯、热继电器、模拟量变送器等常规电气元件，减少柜内线缆及施工量。所提供的详细事故记录为电动机故障分析提供了科学依据。

低压电动机保护测控装置包括基本版和石化版两个版本，基本版型号为CSC-831M，石化版型号为CSC-831MS，如无特殊说明，基本版CSC-831M所述功能同样适用于石化版CSC-831MS。

保护功能

三段过流保护；
过载保护；
堵转保护；
不平衡电流保护；
接地保护；
低电压保护；
过电压保护；
两段式负序过流保护；
事故跳闸；
tE时间保护（适用于CSC-831MS）；

反相序保护（适用于CSC-831MS）；

欠载保护（适用于CSC-831MS）。

CSC-831M保护功能

CSC-831M/CSC-831MS电动机保护测控装置，可以实现过载、欠载、起动过流(堵转)、过流(堵转)、电流不平衡(缺相)、接地/漏电、起动超时、tE时间、反相序、欠载等多种可靠精确的保护，保证生产和运

行的连续性。

5.2.1 过载保护

过载保护是电动机中常见的一种保护，其功能和常规热继电器极为相似。电动机是一种连续运行的电气设备，一般在额定电流以下运行，也允许一段时间内在其额定电流以上运行，但长时间超过其额定电流运行将造成电机过热、绝缘降低而烧毁电机。

过载保护动作条件：

电流大于120%Ie

实际时间大于过载电流－时间特性动作时间

如果控制字第15位起动判别投入，过载保护在起动过程中退出

过载电流－时间特性：

过载保护提供了16种反时限保护特性曲线，包括10A、10、20、30等多种脱扣级别可选，可实现重载起动功能，用户可以根据工程的实际情况来选择所需要的反时限保护脱扣曲线，动作值、复位方式、保护动作曲线全部可以通过保护定值设置进行调整。
