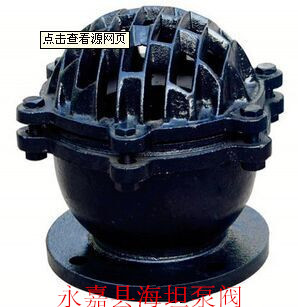

H42X型铸铁底阀产品图片

发布时间 2019-12-05 10:16:51

产品描述

H42X型铸铁底阀产品图片:

alt

H42X型铸铁底阀产品概述:

水泵底阀,立式底阀,铸铁底阀
    H42X型铸铁底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端,限制水泵管内液体返回水源,起着只进不出的功能,阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上,水道和支承的作用。口径有单瓣、双瓣、多瓣型,有法兰连接和螺纹连接。

H42X型铸铁底阀性能参数:

型号

公称压力

试验压力

工作温度℃

适用介质

强度(水)MPa

密封(水)MPa

H42X-2.5

0.25

0.4

0.25

≤50



altalt

型号

公称通径

DN(mm)

尺寸(mm)

重量

(kg)

D

D1

D2

b-f

Z-Φd

D0

h0

H

H42X-1.6

50

140

110

90

16-3

4-14

135

17

142

4

65

160

130

110

16-3

4-14

168

25

180

6.5

80

185

150

125

18-3

4-18

198

32

197

8.5

100

205

170

145

18-3

4-18

247

40

230

143.5

125

235

2500

175

20-3

8-18

272

43

270

18

150

260

225

200

20-3

8-18

315

38

297

24

200

315

280

255

22-3

8-18

405

65

382

38

250

370

335

310

24-3

12-18

465

84

460

64

300

435

395

262

24-4

12-23

510

90

530

98



H42X型铸铁底阀特点:
1、为了防止介质逆流,在设备、装置和管道上都应安装止回阀;
2、止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质;
3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀。
H42X型铸铁底阀结构:
    H42X型铸铁底阀由阀体、阀瓣、阀盖、衬套及密封圈等零件组成,水源的水从阀盖进入阀体,在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。
H42X型铸铁底阀性能规范:
公称压力:PN0.25MPa
公称通径:DN15~DN350
适用介质:水、油、及非腐蚀性介质
执行标准:Q/12 NJ3583-2001
试验标准:GB/T13927-1992
