CVKR静音式止回阀

发布时间 2019-12-05 10:16:51

产品描述

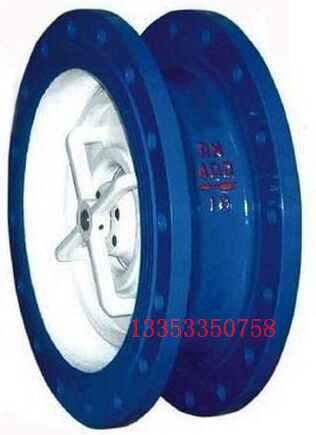

CVKR静音式止回阀产品图片:

alt

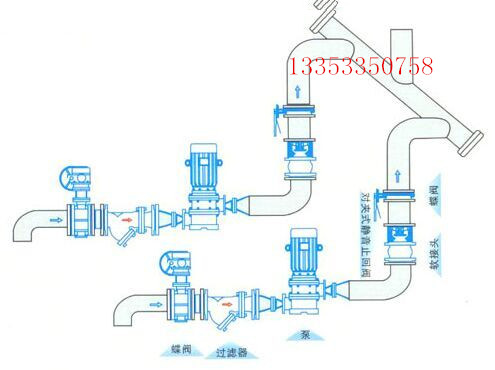

CVKR静音式止回阀安装示意图:

alt

CVKR静音式止回阀产品概述:

CVKR大口径静音止回阀采用符合水力学的轮廓设计,取得较佳的流线型水路,内部附有导流体的设计能保证**小的压力损失。静音式止回阀安装于水泵出口处,可在水流倒流前先行快速关闭,避免产生水锤、水击声和破坏型冲击,以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。

 CVKR静音式止回阀主要技术参数:

公称通径

DN300-600mm

公称压力

1.0/1.6/2.5MPa

工作温度

0℃-80℃

密封试验

1.1倍公称压力

壳体试验

1.5倍公称压力



CVKR静音式止回阀材质说明:

序号

零件名称

材质

1

阀体

GG25

2

阀盘

QA19-4

3

轴承

QA19-4

4

弹簧

SYS316

5

导流体

GG25

6

阀座

QA19-4



CVKR静音式止回阀主要外形尺寸(法兰钻孔按GB/Tl7241.6—1998标准) 单位:mm

alt



型号

公称通径

D1

D2

D3

N-ΦD

L

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

CVKR-0300

DN300

370

400

410

460

12-13

12-28

181

CVKR-0350

DN350

429

460

470

520

16-23

16-28

184

CVKR-0400

DN400

480

515

525

580

16-28

16-31

191

CVKR-0450

DN450

530

565

585

640

20-28

20-31

203

CVKR-0500

DN500

582

620

650

715

20-28

20-34

219

CVKR-0600

DN600

682

725

770

810

840

20-31

20-37

222

CVKR-0700

DN700

794

840

840

895

910

24-31

24-37

280

CVKR-0800

DN800

901

950

950

1015

1025

24-34

24-40

356

CVKR-0900

DN900

1001

1050

1050

1125

1125

28-40

28-40

368

CVKR-1000

DN1000

1112

1160

1170

1230

1255

28-43

28-43

432

CVKR-1200

DN1200



1380

1390

1455

1485

32-49

32-49

524
