高压静电电源 ，可输出+12000V，高压 电源

主要技术参数

1、输入电压：  +24V

2、输出电压： +12000V

3、输出电流：100uA-1mA

4、输出控制方式：输出固定

5、输出接地方式：共地

6、电压调整率：≤0.05%  输入电压±10%变化时测

7、负载调整率：≤0.05%  负载电流5%—100%变化时测

8、输出电压纹波：≤60mV

9、温度系数：≤0.01—0.05%／℃  供用户选择

10、时漂：≤0.05%／H

11、工作温度：≤－20—55℃

12、工作相对湿度：20—90%RH

13、转化效率：75—85%

14、过流及短路保护：限流式

15、外形结构：  引线

16、外形尺寸：103×76×48mm

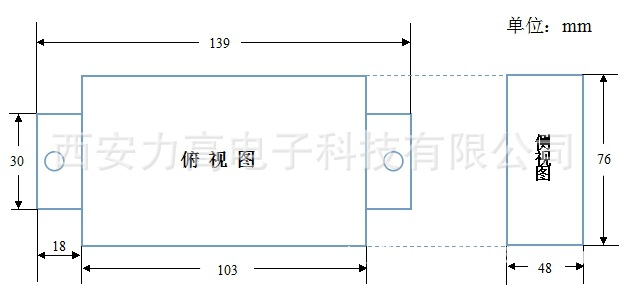

四、外形尺寸图




五、测试注意事项

输入电压正确无误的连接上后，输出高压端接上10-50%的负载就可以测试，高压不要打火短路，以免损坏。



六、产品实物展示图

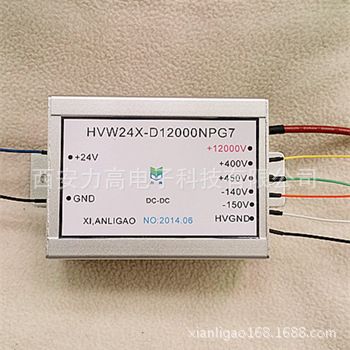

正面图



侧面图





高压电源，一般泛指直流高压电源，直流高压电源又有线性调整高压电源和开关型调整高压电源两种。其技术发展方向主要有两个，一是提高电源功率，即高电压、高电流；二是缩小电源体积，即高电压，小体积,缩小电源的体积主要是提高电源的开关频率。高功率电源，往往体积较大，而小体积电源，往往电流较小，功率较低。除此之外，高转换效率，高负载，高精度，低纹波，也是高压电源设计者的研究方向。

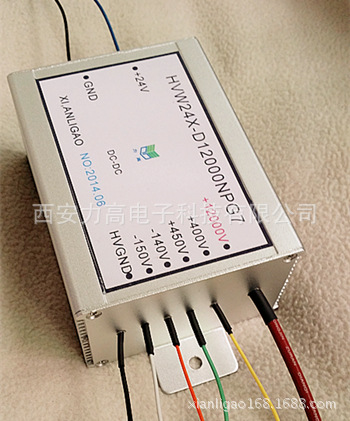

40（3）

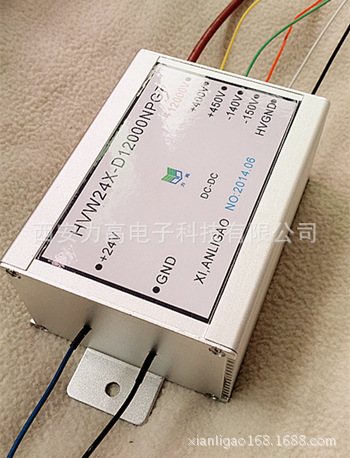

40（2）
