+24V输入固定输出 高精度 高稳定度 高压电源

主要技术参数

1、输入电压：+24V

2、输出电压：1500V

3、输出电流：100uA

4、输出控制：电压控制

5、输出接地方式：共地

6、电压调整率：≤0.05%  输入电压±10%变化时测

7、负载调整率：≤0.05%  负载电流5%—100%变化时测

8、输出电压纹波：≤60mV

9、温度系数：≤0.01—0.05%／℃  供用户选择

10、时漂：≤0.05%／H

11、工作温度：≤－20—55℃

12、工作相对湿度：20—90%RH

13、转化效率：75—85%

14、过流及短路保护：限流式

15、外形结构：引线

16、外形尺寸：50×40×25 mm

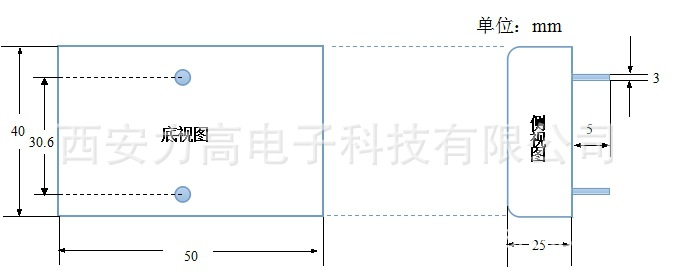

外形尺寸图

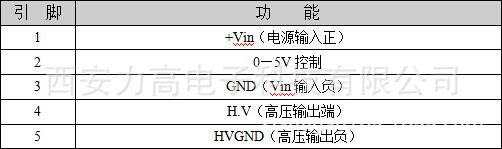

引脚定义

测试注意事项

 输入电压正确无误的连接上后，输出高压端接上10-50%的负载就可以测试，高压不要打火短路，以免损坏。

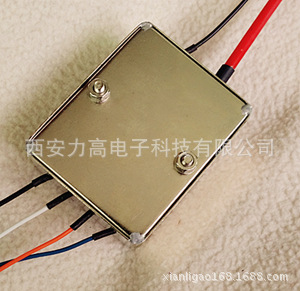

底面图

更多产品请在阿  里  巴  巴搜索 西安力高电子。

我公司所售的模块均为特种定制电源。

欢迎您的光临，我们将始终如一地提供高质量的产品和**专业的咨询服务。

高压电源，一般泛指直流高压电源，直流高压电源又有线性调整高压电源和开关型调整高压电源两种。其技术发展方向主要有两个，一是提高电源功率，即高电压、高电流；二是缩小电源体积，即高电压，小体积,缩小电源的体积主要是提高电源的开关频率。高功率电源，往往体积较大，而小体积电源，往往电流较小，功率较低。除此之外，高转换效率，高负载，高精度，低纹波，也是高压电源设计者的研究方向。

产品应用

产品广泛应用电力行业、铁路行业、煤矿行业、通信行业、核测量仪器、军工行业、光电倍增管配套仪器行业、生物医药设备仪器、石油工业测井、光学仪器、光电倍增管的放射性探测仪器和其他相关光子探测等仪器中的光电倍增管的供电等领域。

产品特点（优势）

 我公司采用新技术研究出的高压电源模块具有输出高电压、低功耗、小功率电源特性,采用高精密电源IC制作了小型高精密高稳定高压开关电源模块，并对高压电源模块的响应特性进行了测试.制作出的高压电源模块具有体积小、稳定性好、响应速度快等特点。
