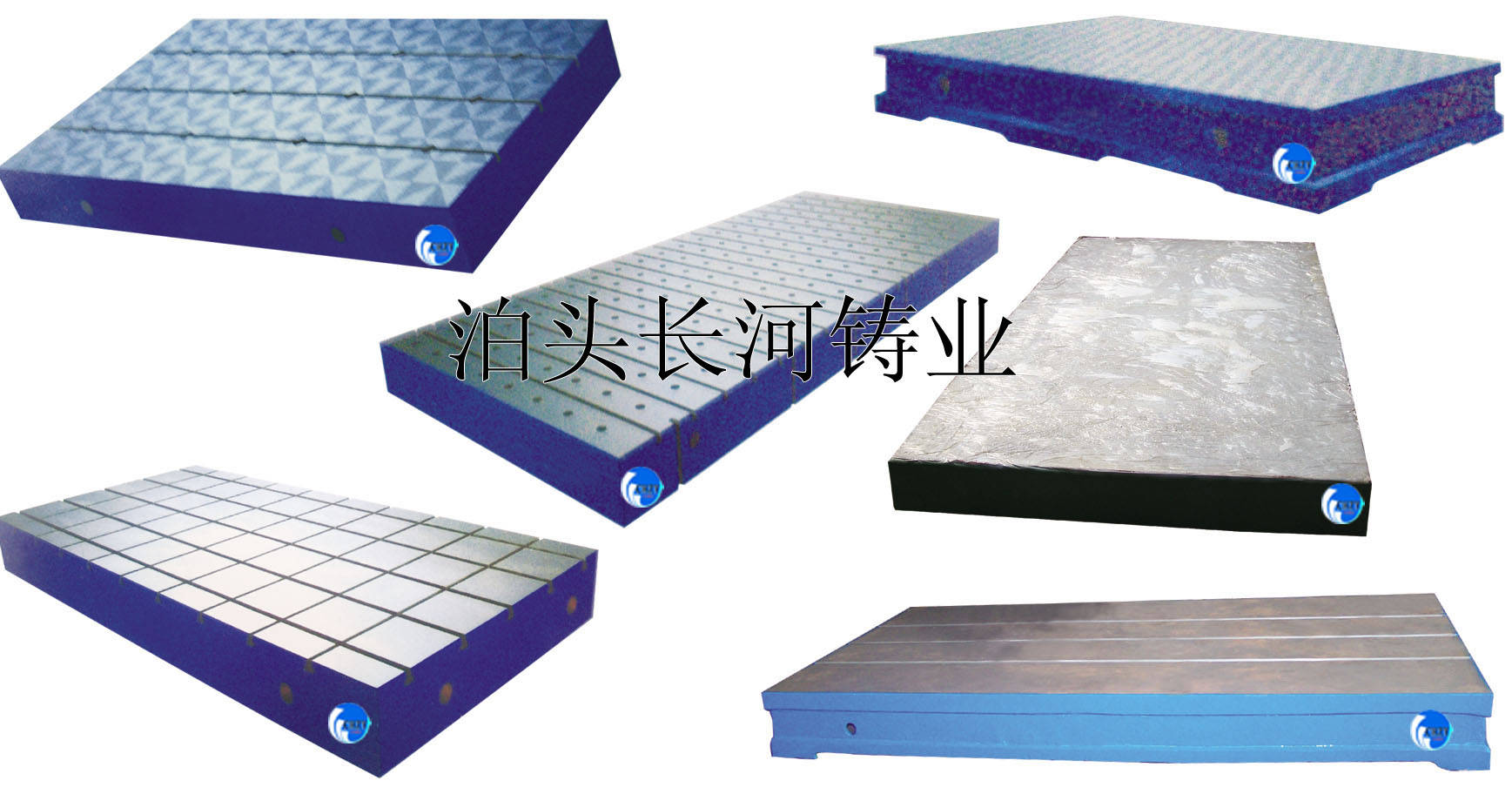

铸铁平板 划线平板 基础平板 检验平板 铆焊平板 装配平板
发布时间 2007-09-06 18:04:22
产品描述
铸铁平板 划线平板 基础平板 检验平板 铆焊平板 装配平板筋式平板 T型槽平板 研磨平板 圆平板
三坐标平板 压砂平板
铸铁平板 划线平板 基础平板 检验平板 铆焊平板 装配平板筋式平板 T型槽平板 研磨平板 圆平板
三坐标平板 压砂平板
铸铁平板 划线平板 基础平板 检验平板 铆焊平板 装配平板筋式平板 T型槽平板
研磨平板 圆平板 三坐标平板 压砂平板
铸铁平板 划线平板 基础平板 检验平板 铆焊平板 装配平板筋式平板 T型槽平板 研磨平板 圆平板
三坐标平板 压砂平板
铸铁平板 划线平板 基础平板 检验平板 铆焊平板 装配平板筋式平板 T型槽平板
研磨平板 圆平板 三坐标平板 压砂平板
平板说明
平板规格：100×100～3000×6000
（毫米）
平板精度：000级、00级、0级、1级、2级、3级。
平板材质：为高强度铸铁HT200-300
平板介绍：
1.平板、铆焊平板、检测平板、基础平板、装配平板工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
2、平板、铆焊平板、检测平板、基础平板、装配平板工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清除型砂、且表面平整，涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平板工作面上，对于直径小于15mm的砂孔允许用相同的材料堵塞，其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处，其相互之间的距离应不小于80mm。
3、在平板、铆焊平板、检测平板、基础平板、装配平板的相对两个侧面上，应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。
4、根据用户要求，在平板、铆焊平板、检测平板、基础平板、装配平板工作面上设置螺纹孔或沟槽后，这些部位不应出现高于工作面的凸起现象。
5、平板应采用优质细颗料的灰口铸铁或合金铸铁制造。
6、平板,铆焊平板，检测平板,基础平板，装配平板工作面的硬度应为HB
170-220。
7、平板工作面应采用刮削工艺，对于“3”级平板工作面也可以采用刨削工艺，刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um（按GB
1031－83《表面粗糙度 参数及其数值》）。
8、平板、铆焊平板、检测平板、基础平板、装配平板应经过稳定性处理和去磁
按JB/T7974-99标准制造，产品制成筋板式和箱体式，工作面为长方形，材料HT200-250，工作面采用刮研工艺，工作面上可加工V形、T型、U型槽和圆孔、长孔等。平板是用于工件检测或划线的平观基准器具。平板安装应调至水平、负荷均匀分布于各支点上，环境温度（20±5℃）使用时应避免振动。
