加速度传感器日本北陆电气工业株式会社HDK HOKURIKU
发布时间 2007-12-14 09:43:23
产品描述
|

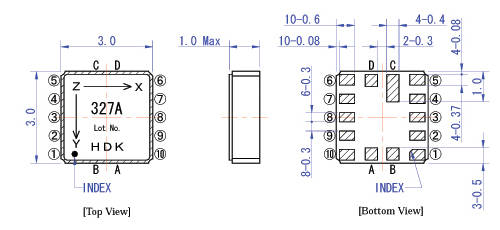

北陆电气工业株式会社是MEMS三轴加速度领域的佼佼者、先行者；全球**小的三轴加速度传感器的制造者。 2006年10月北陆电气工业在亚洲**大规模的融合了影像、信息、通信技术的国际博览会——日本电子高新科技博览会CEATEC Japan上，推出了一款全球**小的三轴加速度传感器，尺寸为3mm见方，1mm厚，并于10月开始向手机和硬盘生产商供货，这是全球首次突破10mm3大关的产品。除减小了封装体积外，还新增了分配输出功能。当X轴、Y轴和Z轴的加速度均低于0.4g时，将检测信号输入“下落检测”端子；当X轴、Y轴和Z轴的加速度均高于1.5g时，则将检测信号输入“冲击检测”端子，即可检测出嵌入该传感器模块的设备是否运行异常。 耗电量方面，在工作频率为500Hz的“模式A”下为0.7mA，在250MHz的“模式B”下为0.35mA（均为标准值）。工作电压为＋2.2V～＋3.6V。 |
目前，北陆3轴加速度传感器已被用于计算机、笔记本电脑数码摄像机、手机等各种便携设备的硬盘存储数据的保护（因为设备用户处理的数据一旦受到破坏后便无法播放。所以，加大硬盘存储数据的保护力度势在必行，为此硬盘厂家希望能在硬盘中内置检测下落的传感器。如果能检测到自由落体的话，就可以在设备落地之前将磁头避开硬盘，避免磁头破坏存储介质。硬盘生产厂家要将3轴加速度传感器置入硬盘的话，其**大体积不能超过10mm3，而以往传感器的外形尺寸过大成为瓶颈，导致只有北陆电气3轴加速度传感器可用于：有内置3轴加速度传感器进行硬盘存储数据保护的硬盘）；手机（手机需要使用3轴加速度传感器切换图像纵横显示、作为游戏的输入接口等）；同时已被游戏机（索尼公司游戏机所用）及便携式音乐播放器采用。预计在今年（2007年），面向手机的市场也将在日本及海外进一步扩展。 目前北陆电气三轴加速度传感器全球销售量已达到三百万颗/每月.
| Item | Rating | Unit | Note | ||
| Min | Typ | Max | |||
| Operating Condition | |||||
| Storage Temperature Range | -40 | 85 | ℃ | ||
| Operating Temperature Range | -25 | 75 | ℃ | ||
| Supply Voltage | 2.2 | 3.6 | V | Ratiometric | |
| Supply Current | 0.7 | 1 | mA | at Mode A, Vdd=3.0V | |
| 0.35 | 0.5 | at Mode B, Vdd=3.0V | |||
| Supply Current at Standby Mode | 1 | 5 | uA | ||
| Turn-on Time （at C=0.01?F） | 2 | msec | Until it becomes 99％ | ||
| Shock Resistance | 5000 | G | |||
| Electrical Characteristics （Ta=25℃, Vdd=3.0V） | |||||
| Rated Acceleration | -3 | 3 | G | ||
| Offset Voltage | 1.425 | 1.5 | 1.575 | V | Ratiometric against Supply Voltage |
| Offset Temperature Characteristics | -10 | 10 | ％FS/G | ⊿ from 25℃ | |
| Sensitivity | 297 | 330 | 363 | mV/G | Ratiometric against Supply Voltage |
| Linearity of sensitivity | -1 | 1 | ％FS | ||
| Sensitivity Temperature Characteristics | -3 | 3 | ％FS/G | ⊿ from 25℃ | |
| Cross-Axis Sensitivity | -5 | 5 | ％ | ||
| Resonant Frequency | DC | 500 | Hz | at Mode A | |
| 250 | at Mode B | ||||
| Temperature Sensor Output （Vdd=3.0V） | |||||
| Offset Voltage | 1.5 | V | Ratiometric against Supply Voltage | ||
| Sensitivity | 10 | mV/℃ | Ratiometric against Supply Voltage | ||
| Output Accuracy | -3 | 3 | ℃ | for -25～75℃ |
