测量原理
导体在磁场内运动可产生感应电压U。被测液体就是一种导体，它的流动方向与磁场方向B垂直，产生的感应电压U与流经测量管的流体流速v成正比：U＝k×B×v×D
k 仪表常数
B 磁感应强度
v 介质流速
D 电极间距
电压U即两个电极（铂电极和接地电极）之间的电压。

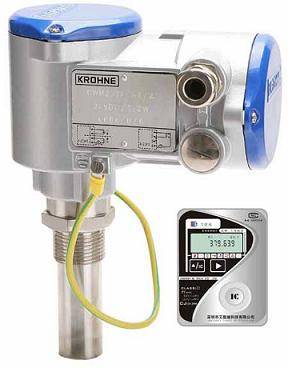

DWM 插入式电磁流量计根据法拉第电磁感应定律，用于测量导电液体，胶体和悬浮液的流量。其中 DWM1000
电磁流量开关，二线制开关量输出； DWM2000电磁流量变送器，输出4-20mA电流信号
|
产品特点
|
|
可测量口径≥DN50(2)管道
安装操作简便，维护费用低，低功耗
无运动部件，压力损失小，不需维修
可在测量状态下更换电子部件
广泛的应用领域，如污水，冷水，自来水的处理
若用户管道口径大于DN1000，可选用加长型
技术参数：
|
|
电源输出
|
DWM 1000 两线制
|
DWM 2000 4-20mA电流输出
|
|
电压
|
48-250VAC(VDC)50/60Hz
|
24VDC(20-30VAC)
|
|
功率损耗
|
≤5mA
|
≤ 5mA
|
|
输出
|
常开或常闭
|
无缘电流输出 4~20mA
|
|
时间常数
|
0.1-9.9m/s
|
1/2/3/4/5/6/7 或8m/s
|
|
导电率
|
≥ 20μS/cm(μmho/cm)
|
|
工作压力
|
≤ 25bar
|
|
介质温度
|
-25℃~+150℃
|
|
环境温度
|
-25℃~+60℃
|
|
材质
|
不锈钢,陶瓷,铂(电极),铸铝(壳体)
|
|
管道安装
|
|
|
标准尺寸
|
≥DN50(2)
|
|
连接套管
|
带G1螺纹
|
|
直管段
|
入口:10倍口径 出口:5倍口径,视流动状态而定
|
|
防护等级(指示器)
|
普通型 IP 66 潜水型 IP 68
|
适用介质：
DWM
电磁流量变送器用于测量导电液体，胶体和悬浮液的流量。要求对象不是电导率很低的介质，对介质的粘度，密度没有特殊要求。常用的有水、油测流量和流速，具有测量精确，反应迅速的特点。但是要求被测物纯度不要过高，否则无法测出离子带电量，也就不能切割磁力线，霍尔效应不能实现。
应用范围：
可广泛应用于给排水、污水处理厂、农业灌溉、废水排放总量监测以及化工、食品、造纸、制糖、钢铁冶金、水利、石化、制药等工业领域，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、玉米浆、糖浆、石灰乳、污水、给排水、盐水、双氧水、啤酒、各种饮料、黑液、绿液等导电液体介质的体积流量。
|
