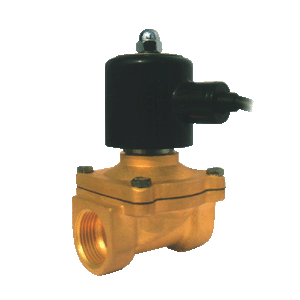

IVY63潜水电磁阀
发布时间 2007-02-25 14:15:05
产品描述
产品特点
欧标工艺 性能稳定 进口膜片 超长寿命
欧标工艺 性能稳定 进口膜片 超长寿命
反应灵敏 抗污耐脏 多级密封 保护线圈
应用范围
水景艺术、音乐喷泉、跑泉、跳泉、等各种喷泉及水下管路、潮湿环境管路控制，适应于江、河、湖、海及人工水池等水下环境使用。
水景艺术、音乐喷泉、跑泉、跳泉、等各种喷泉及水下管路、潮湿环境管路控制，适应于江、河、湖、海及人工水池等水下环境使用。
主要技术参数
原理结构①：直动膜片型、先导膜片型
原理结构①：直动膜片型、先导膜片型
控制方式：常闭式
流体范围：水
使用寿命：≥25万次
流体温度：C1组：-5℃~+50℃
接口形式：螺纹式、法兰式（型号规格后带F）
阀体材质：黄铜（略）、304不锈钢（型号后用-304表示）
标准电压：AC220V、DC24V (其它可特制)
阀体材质：黄铜（略）、304不锈钢（型号后用-304表示）
标准电压：AC220V、DC24V (其它可特制)
电气连接：浇封预埋式防水电缆线（线长度可定制）
防护等级：国际标准IP68
防护等级：国际标准IP68
规格参数及安装尺寸
|
型号规格④
|
螺纹接口
[英寸]
|
公称通径[mm]
|
开关速度
|
工作压力[bar]
|
螺纹式外形尺寸[mm]
|
法兰式外形尺寸[mm]
|
|||
|
L
|
H
|
L
|
H
|
连体304法兰盘
（铜阀为镶嵌法兰）
|
|||||
|
IVY6310
|
G3/8
|
15
|
≤0.1秒
|
B06级：0-6
B08级：0-8
|
68
|
116
|
|
|
|
|
IVY6315
|
G1/2
|
15
|
68
|
116
|
|
|
|
||
|
IVY6320
|
G3/4
|
20
|
72
|
122
|
|
|
|
||
|
IVY6325
|
G1
|
25
|
100
|
135
|
135
|
160
|
4-φ13.5*φ85
|
||
|
IVY6332
|
G1 1/4
|
34
|
110
|
150
|
151
|
210
|
4-φ17.5*φ100
|
||
|
IVY6340
|
G1 1/2
|
40
|
≤0.2秒
|
122
|
170
|
151
|
215
|
4-φ17.5*φ110
|
|
|
IVY6350
|
G2
|
50
|
170
|
210
|
200
|
251
|
4-φ17.5*φ125
|
||
|
IVY6365F
|
|
65
|
B6级：0.5-6
|
|
|
255
|
280
|
4-φ17.5*φ145
|
|
|
IVY6380F
|
|
80
|
≤1秒
|
|
|
275
|
300
|
8-φ17.5*φ160
|
|
|
IVY63100F
|
|
100
|
≤1秒
|
|
|
|
320
|
350
|
8-φ17.5*φ180
|
|
IVY63150F
|
|
150
|
≤1秒
|
|
|
|
450
|
405
|
8-φ22*φ240
|
注解：直动膜片型：DN10~DN50,先导膜片式：DN65~DN150，先导膜片型必须潜入水下使用；
备注：安装方式[任意]；同时本公司可提供带过滤型的潜水阀，订货时在型号后加－G表示。
