不锈钢电磁阀

产品名称：不锈钢电磁阀

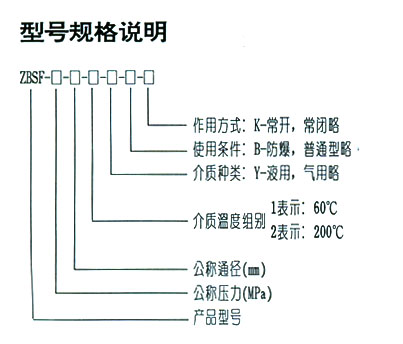

产品型号：ZBSF系列

压力等级：0-1.6mpa

产品规格：10-100mm

产品材质：碳钢、不锈钢

适用温度：≤200℃

适用介质：酸性、咸性、食用流体

主要特点：

耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好。
耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀环和导向套间巧妙地利用流体的润滑作用，减少磨损。
可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。

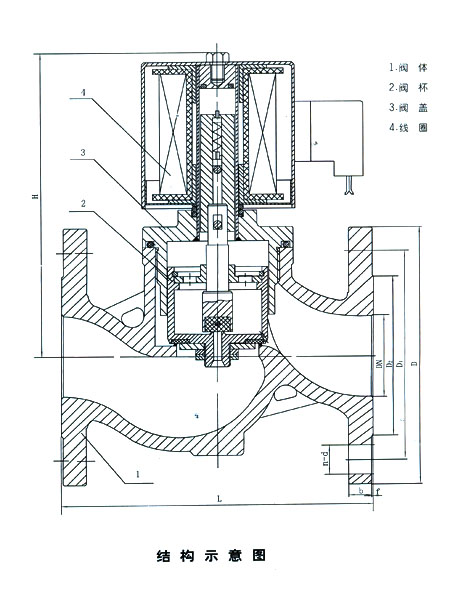

结构原理：

      本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，线圈通电后街铁在电磁力作用下先带动副阀开启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，街铁部件复位，主副阀利用介质压力而紧密关闭。
     常开电磁阀，线圈通电后，街铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主要阀阀杯由磁力和自重压紧密封面，阀门关闭。线圈断电，磁力为零，街铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯为内介质经副阀流走，压力下降，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。

外表尺寸 DN L H D D1 D2 b f n-d 10 115 148 φ90 φ60 φ41 14 2 4-φ14 15 115 148 φ95 φ65 φ46 14 2 4-φ14 20 115 148 φ105 φ75 φ56 16 2 4-φ14 25 125 148 φ115 φ85 φ65 16 3 4-φ14 32 150 182 φ140 φ100 φ76 18 3 4-φ18 40 165 182 φ150 φ110 φ84 18 3 4-φ18 50 190 192 φ160 φ125 φ99 20 3 4-φ18
