手动调节阀（平衡阀）

产品名称：手动调节阀 （平衡阀）

产品型号：T40H （KPF）系列

压力等级：1.6-10.0mpa

产品规格：20-200mm

产品材质：碳钢

适用温度：≤250℃

适用介质：蒸汽、水、油品



T40H回转式调节阀用存放安装使用注意事项

1、本阀应存放在干燥的室内，通路两端须堵塞。不准堆置存放。

2、长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。

3、本阀应安装在水平管道上，必须垂直安装。阀杆向上。

4、必须按图示箭头所指介质流向进行安装。

T40H回转式调节阀用产品性能

公称压力PN（MPa） 公称通径DN（mm） 水压试验压力PS（MPa） 给水温度t（≤℃） 设计压差△（MPa） **大流通面积fmax（cm2） **大流量Qmax（T/h） 适用介质 流量特性 压力特性 泄漏量 2.5 50 3.8 425 0.4 1.89 12.1 水 油 蒸汽 进口压力保持不变，流量从大到小变化时，出口压力的偏差值为5~10％。 流量保持不变，进口压力从大到小变化时，出口压力偏差值为±5~10％。 为**大流量的0.01~0.05％。 65 2.72 17.4 80 3.56 22.8 100 6.14 39.3 150 12.26 78.5 4 50 6 425 0.5 1.89 13.6 65 2.72 19.5 80 3.56 25.5 100 6.14 44.0 10 50 15 425 0.8 5.14 45.6 80 5.76 50.3 100 8.96 78.8 125 14.5 110.5 150 18.28 160.9 200 33.38 293.36

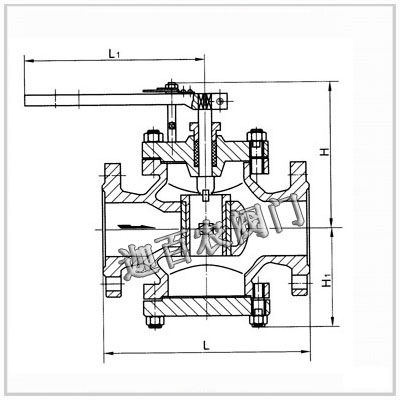

T40H回转式调节阀用主要外形尺寸和连接尺寸

公称压力PN（MPa） 公称通径DN（mm） 主要外形尺寸和连接尺寸 L H H1 D D1 D2 D6 b f f1 n q 2.5 50 250 238 165 160 125 100 不带凹下部分 20 3 不带凹下部分 4 φ18 65 260 248 175 180 145 120 22 3 8 φ18 80 310 267 190 195 160 135 22 3 8 φ18 100 350 279 210 230 190 160 24 3 8 φ23 150 450 338 280 300 250 218 30 3 8 φ25 4 50 250 238 165 160 125 100 88 20 3 4 4 φ18 65 260 248 175 180 145 120 110 22 3 4 8 φ18 80 310 267 190 195 160 135 121 22 3 4 8 φ18 100 350 279 210 230 190 160 150 24 3 4.5 8 φ23 10 50 300 242 170 195 145 115 88 28 3 4 4 φ25 80 380 280 188 230 180 150 121 34 3 4.5 8 φ25 100 400 280 212 265 210 175 150 38 3 4.5 8 φ30 150 450 330 268 350 290 250 204 46 3 4.5 12 φ34 200 550 380 310 430 360 315 260 54 3 4.5 12 φ41
