球形铰链机构QJ-60 锅炉一次风机球型拉杆
发布时间 2025-12-12 10:51:16
产品描述

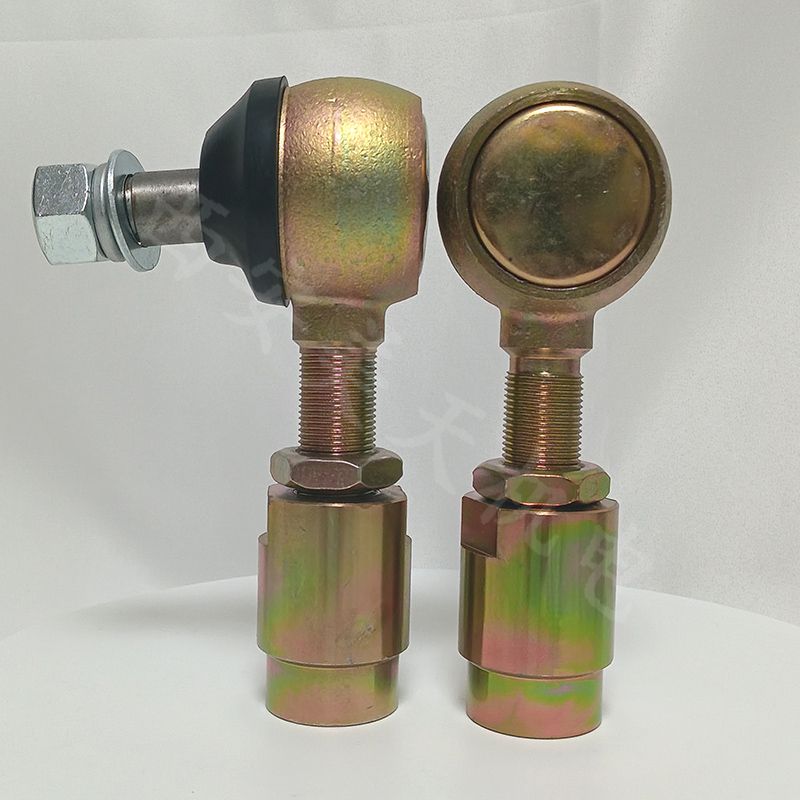

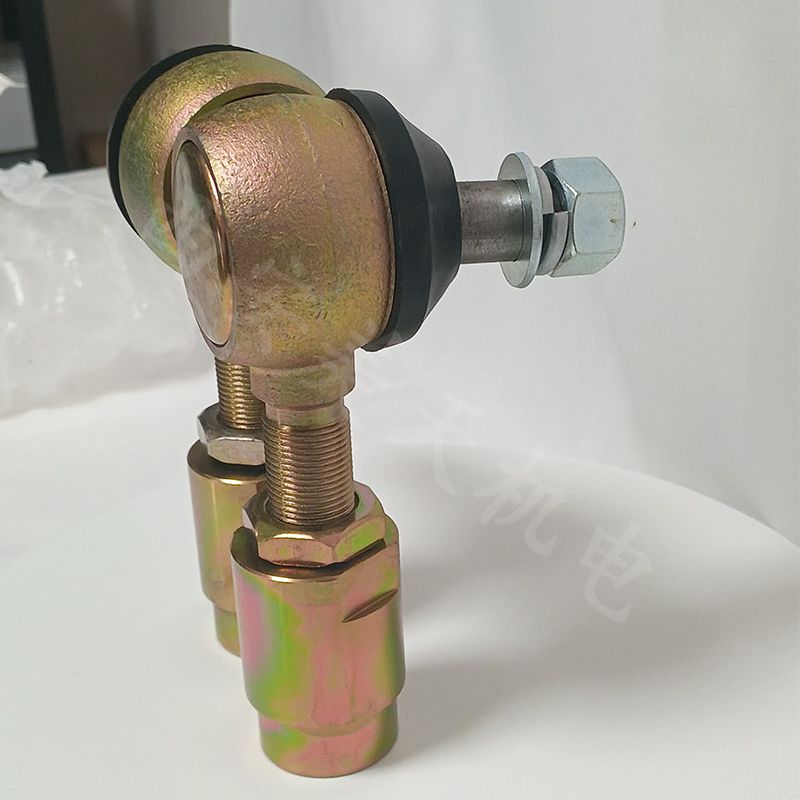

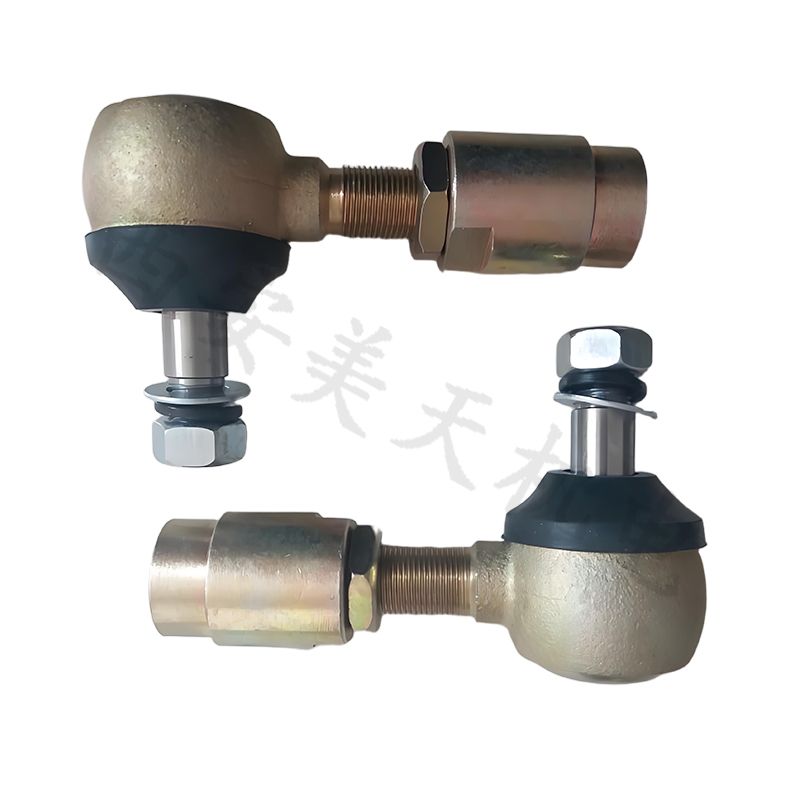

球型连接铰链是用于自动控制中的执行器与调节机构的连接附件。它采用了球型轴承结构具有控制灵活、准确、扭转角度大的优点，由于该铰链安装、调整方便、安全可靠。所以，它广泛地应用在电力、石油化工、冶金、矿山、轻纺等工业的自动控制系统中。
球铰链由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
产品结构特点
1 该产品由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
2 该产品与执行器的连接有锥体及直柄两种，扩大了仪表使用面。
3 球型连接铰链采用左旋、右旋螺纹连接方便可靠、可调范围大。
4 本连接铰链采用全封闭结构，保养方便。
安装
1 安装应准确测量连接位置的距离（此时调节螺母应在中间位置），以确定连接管的长度。
将连接管与左旋、右旋螺母焊接、此时应可做缩短或放长连接杆的适量调整，再用锁紧螺母锁紧。
2
先将铰链装在执行器出轴杠杆与调节机构控制连杆上，如选用锥体连接应先用用铰刀将出轴杠杆与控制连杆铰成1：10孔，再行连接。
3 安装完毕，应用手动进行连动试运转，如转动灵活方可使用。
规格型号
QJ-10
QJ-25
QJ-60
QJ-160
QJ-400
QJ-600
QJ-2000
QJ-60-4
QJ-60-2
QJ-60-3
