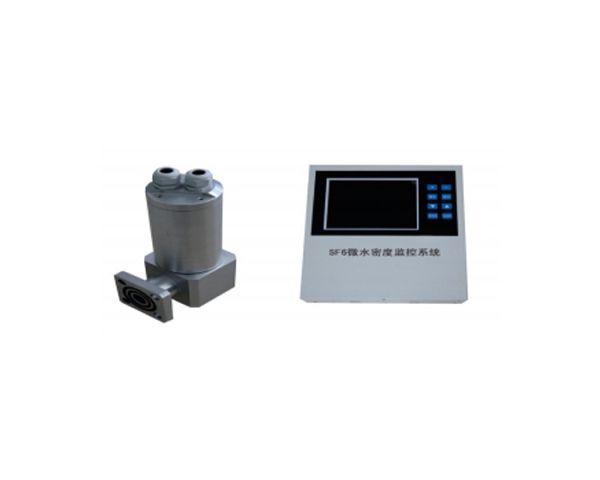

JB2000WM 在线微水密度监测系统

我公司根据目前电力行业的发展趋势研制了SF6在线式微水密度检测系统。该系统主要应用于电力行业的主设备之-SF6高压断路器SF6气体的在线监测与控制，该装置采用高性能微水传感器、带温度补偿功能的密度传感器，采集的数据可通过R5-485或CAN总线接入变电站综合自动化系统和远方监控中心，实现在不排放SF6气体的条件下对SF6气体的含水量、密度和温度进行实时数据采集显示、信息远传、故障报警、闭锁机构启动、后台数据显示与分析等，为电力系统生产管理与设备状态检修提供信息与依据。

※ 产品详情

一、主要功能

(1)在线监测SF6气体湿度、密度与温度

(2)在线监测气体泄漏与泄漏报警

(3)可按预设值或用户给定值自动启动低压报警和闭锁装置

(4)全隔离RS-485/CAN 总线通讯接口，系统更加可靠

(5)通过后台软件自动绘制状态变化趋势图

(6)大屏幕液晶显示器，现场显示实时数据，具备屏幕保护和声控显示功能

(7)用户可定义设置报警与闭锁门限值

(8)全密封，抗干扰，适用于室外和低温环境

二、技术指标

(1)、变送器部分

湿度指标:

测量范围:50~1000μ/或-60°C~ +20℃   测量精度:±5% FS. 报警门限:300 /或自定义

密度指标:

测量范围:0.1~1.00 MPa 或定制  测量精度:≤±0.5% FS.或定制

报警门限:0.52 MPa 或自定义  报警解除:0.53 MPa 或自定义 闭锁门限:0.50 MPa 或自定义  闭锁解除:0.51 MPa 或自定义

温度指标:

测量范围:-55°C~+125℃         测量精度:±0.5°C

其它指标:

通讯接口:隔离型RS-485/CAN2.0

通讯速率:2400 bps     电源电压:24VDC或85V265VAC50Hz

工作环境:温度:-40℃C~+55℃，湿度:≤ 95% RH

接口与尺寸:M20x1.5 螺纹或定制

(2)、监测主机部分

连接通道:可连接32 路变送器，可扩展到更多路数

通讯接口:隔离型RS-485和CAN2.0各一路，2400bps

报警输出:继电器常开输出

显示输出:TFT真彩大屏显示，图形化菜单，支持屏保功能

安装方式:壁挂式安装

存储记录:支持事件记录功能，大容量存储功能

电源电压:85V~265VAC，50Hz，≤20W

工作环境:温度:-40C~+55℃℃，湿度:≤ 95% RH

外形尺寸:290x314x76
