JB2000B型SF6定量泄漏报警系统

SF6检测原理概述

空气中微量SF6气体的检測是比较困难的,国外广为使用的方法有:红外吸收法、声波法、放射源型电子捕获检定器法、高放电电离法及热导法等。

声波法一般适合高浓度SF6测量,如德国DILO公司产品,报警为2%(20000ppm)。放射源型电子捕获检定器法也是一种常用方法,它具有反应速度快,灵敏度高、价格较贵、设备体积大(检测室需要保持在真空状态)、线性范围窄等特点,适合做实验室高精度测量。

高压放电电离法是目前手持式检漏仪中常采用的检测方法,优点是成本低,但缺点非常明显,寿命只有几十个小时,漂移大,易产生误报情况,因此零点需不断调整(一般手持式检漏仪都需人工调零),不适合SF6定量及在线测量。

热导法是目前气体定量检测中常用检测法,如英国T.N公可SFG泄漏定量检测仪就是采用热导法,热导法优点是物理方法检测,传感器寿命长,线性度好,灵敏度稍低。

SF6气体作为目前发现的稳定的温室效应气体,据实验证明在在10.5um处具有强烈的光谱吸收特性。SF6激光变送器利用二氧化碳激光器、窄带滤光片、高灵敏低噪声光电探测电路、稳定的光斩波器等先进的设计方法和技术实现了对待测区域中SF6气体浓度的实时、在线高灵敏红外激光光谱遥测。

用激光光谱吸收技术,对SF6气体泄露检测,测量精度可高于百万分之一,检测分辨率达到1ppm量级,而且重复性好,稳定可靠,使用寿命长,定量分析,实现了大范围空间的监测,操作简单,故障率少。

目前,我公司已经为全国各地用户安装1000余套SF6气体泄漏监控报警系统,受到广大用户一致好评,我们将继续诚为用户服务,为各地电力建设做出立献。

一：系统概述

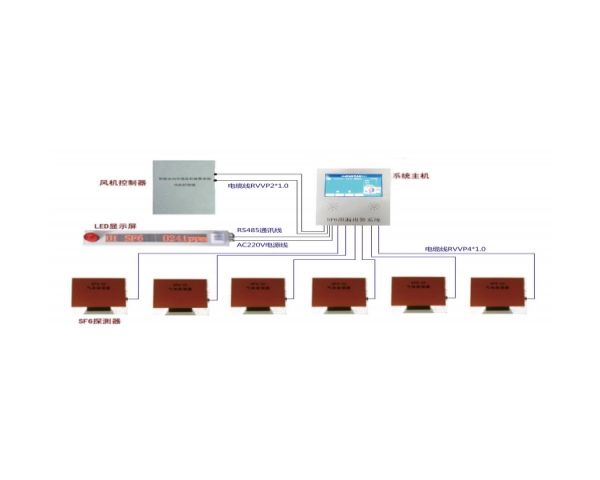

JB2000B型气体泄漏定量报警系统主要应用在变电站内35KVSF6开关室及500KV、220KV、110KVGIS室，对SF6组合电器设备环境中SF6气体泄漏情况和空气中含氧量进行实时监测。极大地提高了无人值守变电站运行的安全性，特别是对日常巡视和维护人员的人身安全得到可靠的保障，主要由监测主机、SF6/02双气体变送器、风机控制器及辅助功能组成。系统结构上更加小巧，安装更加简单，适合面积较小的场合，节省投入成本系统组成



二：监测主机

主要完成系统绝大部分控制、协调、显示、输出等功能。采用的是TFT工业级显示屏，图形化界面设计，操作更加方便，多种外形设计，适合现场安装。

2、SF6/O2双气体变送器

主要完成对SF6/02的检测功能，内置SF6传感器，氧气传感器。

3、温湿度采集器

4、风机控制器

内置独立的CPU，支持多种工作模式，自动完成风机控制工作。分开关型输出和脉冲型控制输出两种。

5.其他辅助配件

LED显示屏、声光报警器和红外人体探头。



三：功能特点

1.环境中氧气和SF6气体含量监测显示功能，用户可调整SF6、02的报警参数，

2.采用进口原装变送器，误差小于50ppm.

3.独创的每天自动零点校准功能，自动克服漂移和误报。

4.发生报警时，自动开启风机和声光报警。

5.人体感应，自动启动语音系统。

6.缺氧或SF6含量超标，强制排风功能。

7.宽工作电源设计185~250VAC，防浪泳和雷击功能，

8.超大彩屏液晶LCD显示，仿Windows界面，人性化操作界面。

9.支持RTU遥测遥信功能。

1 0.海量报警数据记录存储功能，长寿命设计。

四：技术参数
