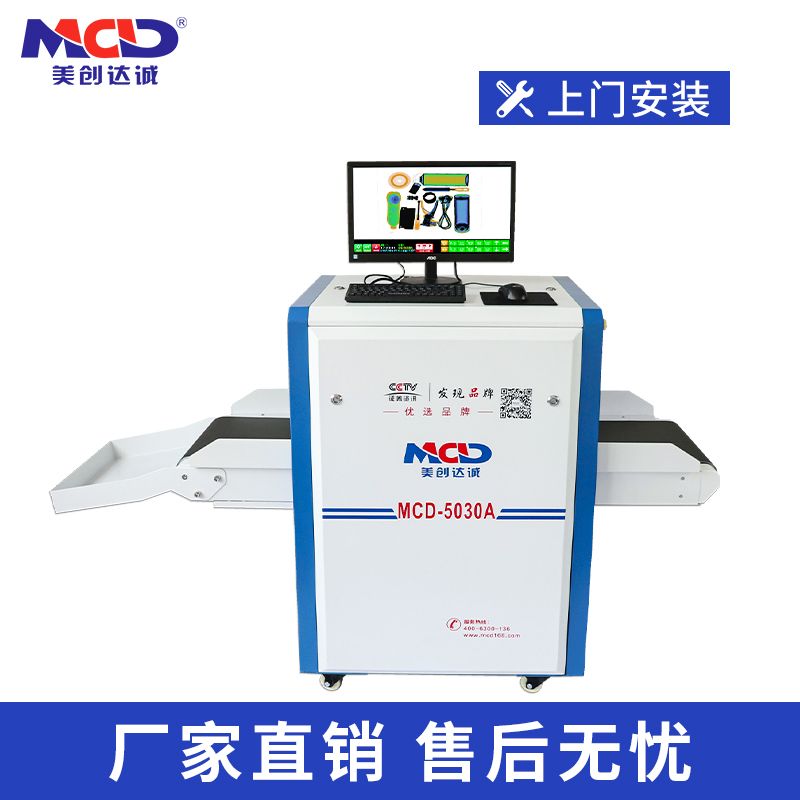

供应酒店安检机MCD-5030A

5030A安检机技术参数





一、技术优势

1. 采用全数字化图像处理系统的硬件方案。
2. 软件图像处理从12位精度提升到16位精度成像方案。
3. 采用网口传输技术，提高信息传递速度。
4. 使用19寸液晶屏显示，配鼠标键盘备用。
5. 故障自诊断 出现故障自动判断，并给出提示信息，便于维护。
6. 全屏大画面  设备成像默认全屏大画面显示，图像更逼真细腻。
7. 真彩色成像  图像采用真彩色成像，效果明显，易于区分。
8. 一键开机关机控制  开机按一下启动按钮自动启动，关机时只需一个动作--按一下启动按钮，设备自动安全关机，不需要复杂的多步操作，更方便，简洁。

二、软件特色处理

1. X射线传感器 L形光电二极管阵列探测器，16bit深度
2. 显示器     高分辨率19英寸彩色液晶显示器

3、彩色图像显示 高清图像，轮廓清晰，立体感强烈，实物成像表面干净逼真，采用24位真彩色图像。

• 边缘增强 物体轮廓边缘更加清晰
• 超级图像增强    图像细节更加清晰
• 高穿透显示    提高图像中暗区的亮度，使隐藏在高吸收物后面的物品清晰显示。
• 低穿透力显示 提高低吸收率（易穿透）物体的对比度，使易穿透物体更加清晰
• 放大镜            局部放大功能
• 图像回拉 显示前20幅图像，并对回拉图像可进行任何图像处理
• 图像复原         图像显示恢复到皮带停转的初状态
• 图像存储         实时保存任意幅图像，并可进行任意图像处理，连续工作保存
• 单能量彩色：  有机物显示为橙色                     无机物显示为蓝色

 混合物显示为绿色                     不明区域显示为黑色

• 图像实时存储，可连续工作保存10000幅，可查找历史图像转换成其它格式。
• 配色方案五点RGB全彩显示：点是低灰度点，低于这点全部用对应灰度白色显示；

第二点是无机物灰度位置，无机物颜色是蓝色

第三点是混合物灰度位置, 混合物颜色是绿色

第四点是有机物灰度位置，有机物颜色是橙色

第五点是高灰度点，高于这点也全部用对应灰度黑色显示；

以上五点之间的颜色都是插值的，通过调节5点位置和中间三点颜色来实现单能全彩显示。

三、基本参数

1.通道尺寸：宽50cm*高30cm

2.传送带速度：0.2m/s(可调）

3.传送带负荷：100Kg（均匀分布）

4.传送带距地面高度：76cm

5.通过率：720个～1200个/小时

6.单次检查剂量：＜1.0uGy/h

7.穿透分辩力：32AWGΦ0.202mm金属线

8.线分辩力：40AWGΦ0.0787mm  >44SWG单根实芯铜线

9.空间分辩力：分辩水平Φ1.0mm、垂直Φ1.0mm的线对

10.穿透力：10mm钢板

11.胶卷安全性：对ISO1600胶卷安全

12.泄漏剂量：<1(距外壳5厘米)

13.净重：200Kg

14.产品体积：（长*宽*高）145cm*75cm*110cm（接物架长度35cm）

15.整机包装体积：（长*宽*高）160cm*90cm*130cm

四、X射线发生器

1. 射线束方向：底照式
2. 管电压：65-80KV
3. 管电流：0.3mA～0.6mA (可调）
4. 射线束发散角：80度
5. 冷却：密封式油冷、100%
6. 工作周期：全周期，需冷却

五、使用环境

1.工作温度/湿度：-10℃~45℃/20%-95%（不冷凝）

2.储存温度/湿度：-20℃~60℃/20%-95%（不冷凝）

3.工作电压：AC  220V(±10%)/50Hz(±3%)

4.功率损耗：＜0.5KW

5.接地电阻：0.1Ω

6.噪声级：＜55dB

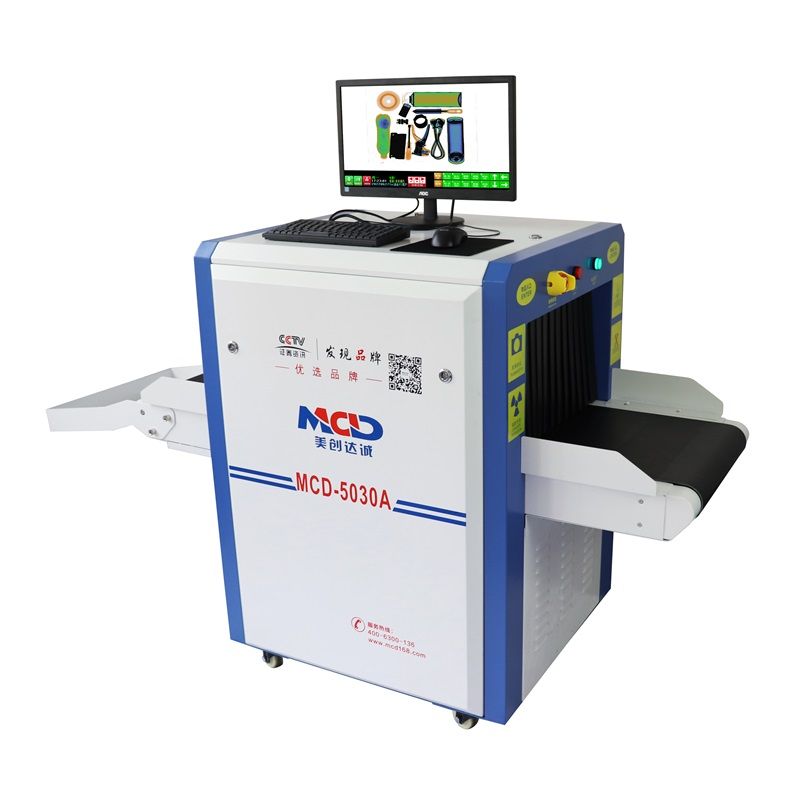

MCD-5030A-主图(1.1)
