补偿式稳压器

一、工作原理
补偿式稳压器的核心是自耦变压器和补偿变压器的组合，其工作流程可概括为：
检测输入电压：通过电压检测电路实时监测电网输入电压的变化。
判断偏差：将检测到的电压与额定输出电压（如 220V）对比，计算偏差值。
电压补偿：当输入电压高于额定值时，补偿变压器产生一个与输入电压反向的 “补偿电压”，抵消多余部分。
当输入电压低于额定值时，补偿变压器产生一个与输入电压同向的 “补偿电压”，补充不足部分。
稳定输出：通过调整补偿量，使输出电压始终维持在设定范围内（通常精度为 ±1%~±5%）。
二、结构组成
自耦变压器：负责主电压的传输和调节，通过改变绕组匝数比实现初步电压调整。
补偿变压器：核心补偿部件，根据输入电压偏差提供相应的补偿电压。
检测与控制电路：包括电压传感器、比较器、伺服电机（或电子开关）等，用于检测电压并驱动补偿机构动作。
保护电路：具备过压、欠压、过载、短路等保护功能，避免设备损坏。
三、特点
优点：稳压范围宽（通常输入电压可在 160V~250V 甚至更宽范围波动）。
响应速度较快，能及时应对电压突变。
结构相对简单，成本较低，维护方便。
输出波形失真小，对负载适应性较强。
缺点：稳压精度略低于精密净化稳压器等高端设备。
部分机械调压式产品存在电刷磨损问题，寿命受影响（电子调压式可克服此问题）。
效率随负载变化略有波动，轻载时效率较低。
四、应用场景
家庭或办公场所：为电脑、空调、冰箱等家电提供稳定电压，避免电压波动损坏设备。
工业领域：为机床、生产线控制设备等提供稳压电源，保证生产稳定。
医疗行业：为精密医疗仪器（如监护仪、分析仪）提供可靠电压，确保检测精度。
实验室：为实验设备提供稳定供电，减少电压波动对实验结果的影响。
补偿式稳压器凭借其性价比高、适用范围广的特点，成为中小功率稳压需求的**设备。在选择时，需根据输入电压波动范围、负载功率及精度要求综合考虑。

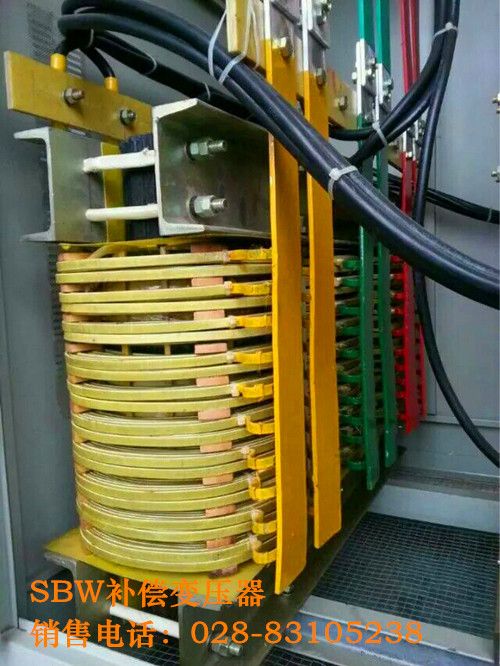

SBW补偿式变压器

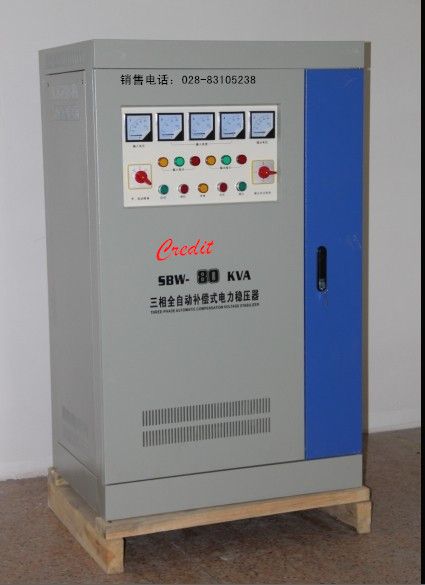

SBW-80KVA补偿式稳压器
