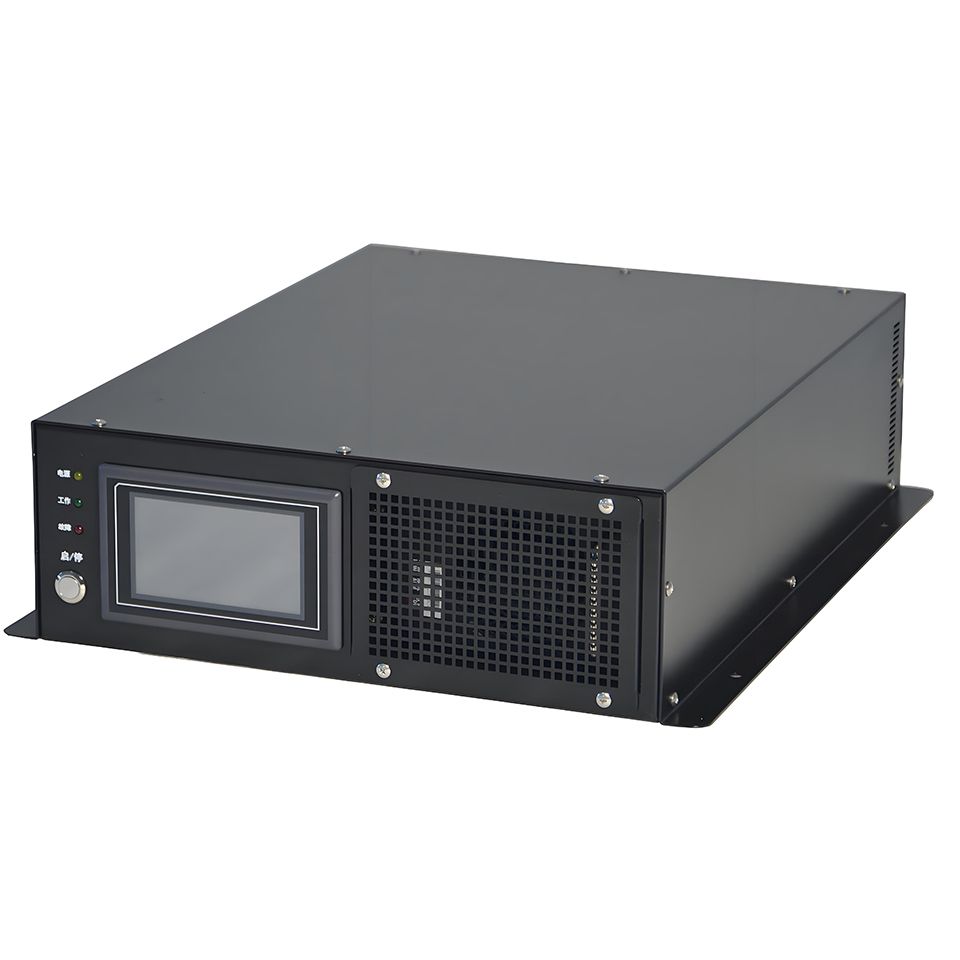

直流稳压开关电源
发布时间 2025-07-16 16:04:02
产品描述
我公司生产的ATD系列高频直流电源采用碳化硅模块为主功元器件，采用谐振开关技术和稳定的电路拓扑结构设计而成。具有重量轻、体积小、防震、防盐雾、效率高、干扰小、安全可靠等特点。
高效率95%，全工作范围高效率，更省电
输出电压，电流可调，满足不同负载需求
输出电压：0～3000V之间可以任选，可从“0”起连续可设置
输出电流：0～1000A之间可以任选，可从“0”起连续可设置
|
项目 |
参数指标 |
||||
|
产品型号 |
|
ATD100-20K |
ATD200-20K |
ATD100-500K |
ATD1000-20K |
|
输出特性 |
电压等级 |
100V |
200V |
500V |
1000V |
|
输出电压范围 |
20～100VDC |
20～200VDC |
50～500VDC |
50～1000VDC |
|
|
输出电流 |
200A |
100A |
40A |
20A |
|
|
输出功率 |
20kW |
||||
|
电压精度 |
≤0.5% |
||||
|
电流精度 |
≤1% |
||||
|
满载效率 |
≥0.93 |
||||
|
纹波峰峰值 |
≤1% |
||||
|
输入特性 |
额定输入电压 |
380Vac（3L+N+PE）或380Vac（3L+PE） |
|||
|
输入电压范围 |
300～450Vac |
||||
|
输入频率 |
50～60Hz |
||||
|
输入电流 |
≤40A |
||||
|
功率因数 |
≥0.99（满载输出） |
||||
|
谐波畸变率 |
≤5% |
||||
|
其它特性 |
人机界面 |
4.3英寸触摸屏 |
|||
|
外形尺寸 |
283*450*212mm（宽深高） |
||||
|
重量 |
≤15kg |
||||
|
环境特性 |
工作温度 |
-40℃~+75°℃，+55°C以上降额使用 |
|||
|
相对湿度 |
<95%RH，无冷凝 |
||||
|
海拔高度 |
≤2000m，2000m以上需要考虑降额使用 |
||||
|
冷却方式 |
强迫风冷 |
||||
