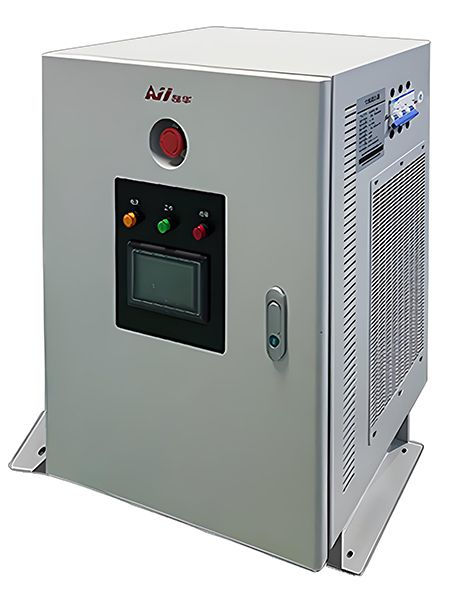

大功率三相离网逆变器
发布时间 2025-07-15 15:23:50
产品描述
输入电压范围宽，输出相电压差异小
输出谐波小于5%
工作效率大于95%，高效节能、超低待机功耗
功率密度高，重量轻，具有防电池电流反灌保护
优异的电磁兼容性能等特点
可以广泛应用于船舶、科研站、大功率交流电机测试等领域
|
项目 |
参数指标 |
|||||
|
产品型号 |
AHDTA380-15K |
AHDTA380-20K |
AHDTA380-30K |
AHDTA380-40K |
AHEVC175-100K |
|
|
输出特性 |
输出电压 |
380Vac（3L+N+PE） |
||||
|
输出三相功率 |
15kW |
20kW |
30kW |
40kW |
100kW |
|
|
输出相电流（单相） |
23A |
33A |
46A |
66A |
165A |
|
|
输出相功率（单相） |
4.5kW |
6.6kW |
9kW |
13.2kW |
33kW |
|
|
输出频率 |
50Hz |
|||||
|
谐波畸变率（THD） |
≤3% 阻性负载测试 |
|||||
|
稳压精度 |
≤1% |
|||||
|
电压不平衡度 |
＜3% |
|||||
|
过载容量 |
110% 10min |
|||||
|
120% 1min |
||||||
|
200% 30s |
||||||
|
短路 200ms |
||||||
|
电压纹波（P-P） |
≤1% |
|||||
|
输入特性 |
输入电压范围 |
200～1000VDC |
||||
|
满载效率 |
≥94% |
|||||
|
启动冲击电流 |
≤10A |
|||||
|
输入限功率 |
＜300V时输出功率降额，＜200V时不启动 |
|||||
|
输入限电流 |
≤50A |
≤75A |
≤100A |
≤150A |
≤375A |
|
|
其它特性 |
人机界面 |
4.3英寸触摸屏 |
||||
|
外形尺寸 |
400*240*480mm（宽深高） |
495*320*650mm（宽深高） |
定制 |
|||
|
重量 |
50kg |
70kg |
200kg |
|||
|
防护等级 |
IP23 |
|||||
|
环境特性 |
工作温度 |
-40℃~+75°℃，+55°C以上降额使用 |
||||
|
相对湿度 |
<95%RH，无冷凝 |
|||||
|
海拔高度 |
≤2000m，2000m以上需要考虑降额使用 |
|||||
|
冷却方式 |
强迫风冷 |
|||||

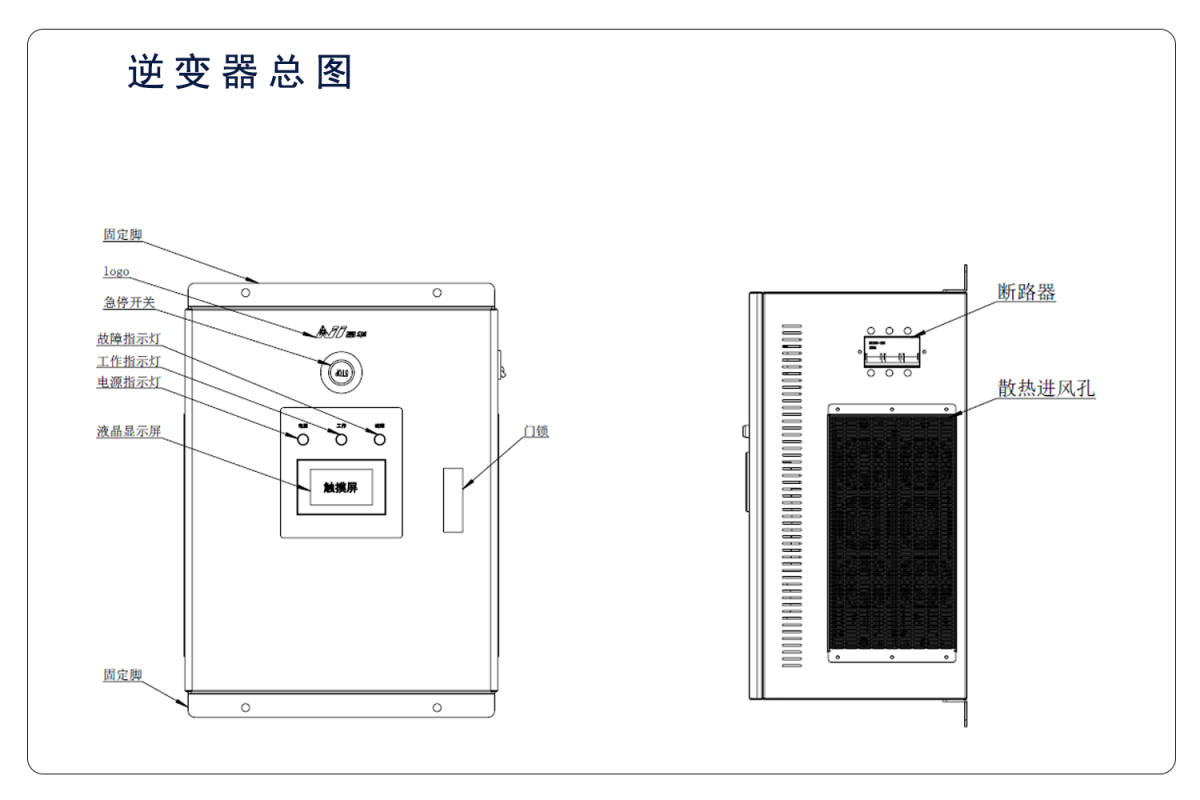

20kW逆变器功能

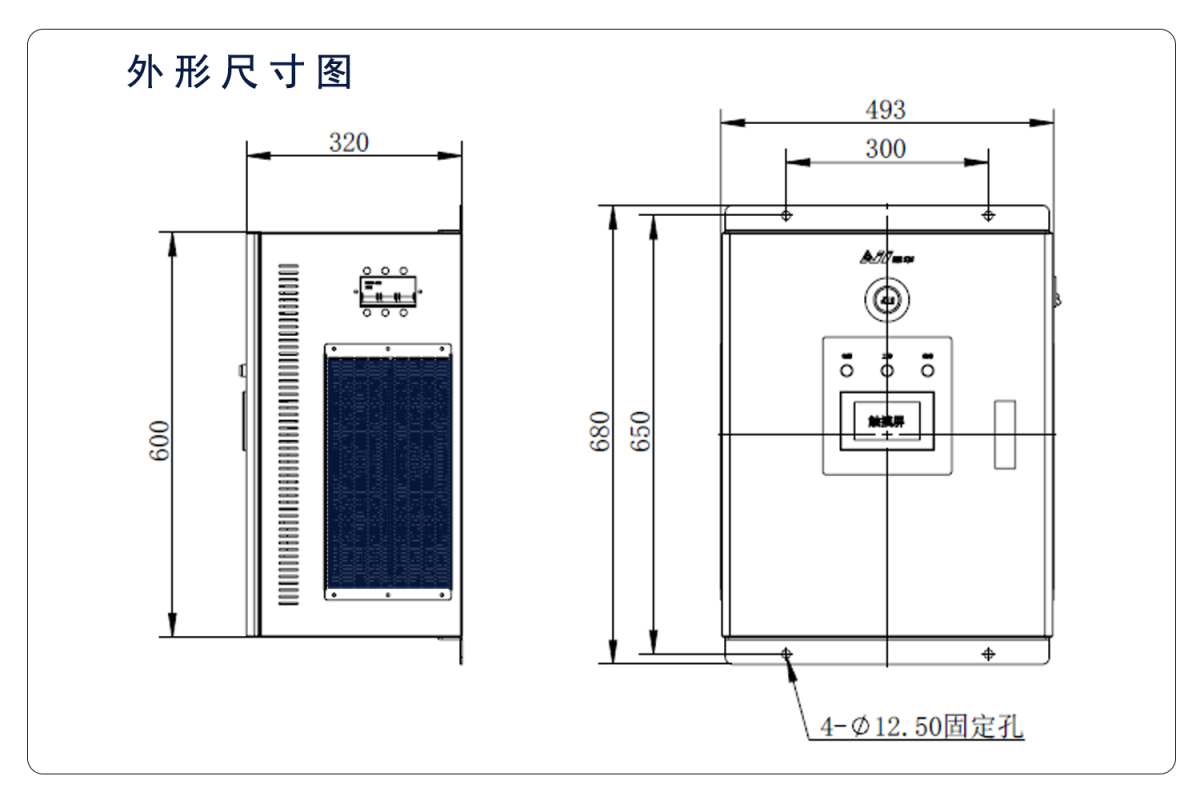

20kW逆变器尺寸
