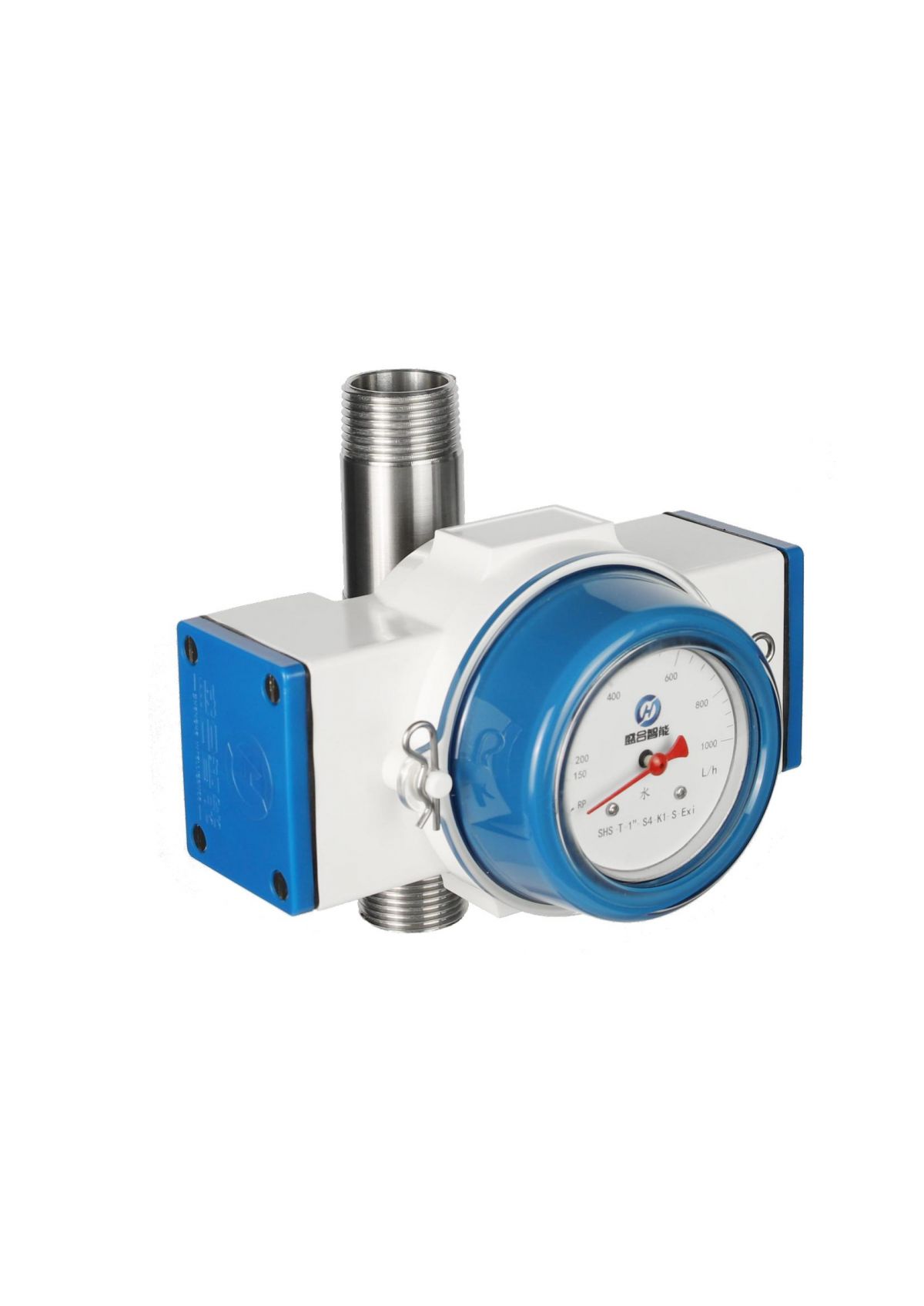

螺纹连接靶式流量开关管道流量检测控制工程用测量仪表

发布时间 2025-06-17 09:17:06

结构型式	螺纹连接
显示方式	机械指针

SHS流量开关主要用于管道中的液体流量监测及开关输出，当流量超过或低于设置的预置开关点时，流量开关可以输出一个控制信号，这个预置开关点可以设置在量程中的任意一个位置。

SHS流量开关以其坚实的结构和稳定的性能应用于石油、化工、冶金、电力、医药、食品、造纸等行业的发电机、电动机、轧机、压缩机和其它机器的冷却、润滑系统中，起到测量与过程控制的功能。

·流线型结构设计、坚固耐用

·磁耦合测量系统

·垂直、水平方向安装任意，螺纹连接

·多种材料可选

·测量量程广

·清晰的流量显示刻度、读取方便，旋转指针

·1或2个流量限位开关点，量程内任意设置

仪表型号		SHS
连接形式	螺纹连接	3/4"～2-1/2"
测量范围（m?/h）		10-150
大操作压力	螺纹连接	4.0Mpa - -
仪表材料	表体	304/316L
仪表材料	外壳	塑料
流体方向	垂直方向H 水平方向V
介质温度℃	标准型	≤120
介质粘度mpa.s	标准型	≤30
开关重复性		±2.5%
测量精度		±8%，±12%
报警开关	K1	1个NC或1个NO触点（双稳态）
	K2	2个NC或2个NO触点（双稳态）
	KV1	1个放大继电器的开关触点（双稳态）
	KV2	2个放大继电器的开关触点（双稳态）
触点功率	K1 K2	大10W（回路电源可采用24VDC或220VAC供电），建议使用24VDC供电
触点功率	KV1 KV2	大1200W，可采用24VDC或220VAC供电）
放大继电器	供电	220VAC,24VDC
放大继电器	响应时间	5-12ms
防护等级		IP65

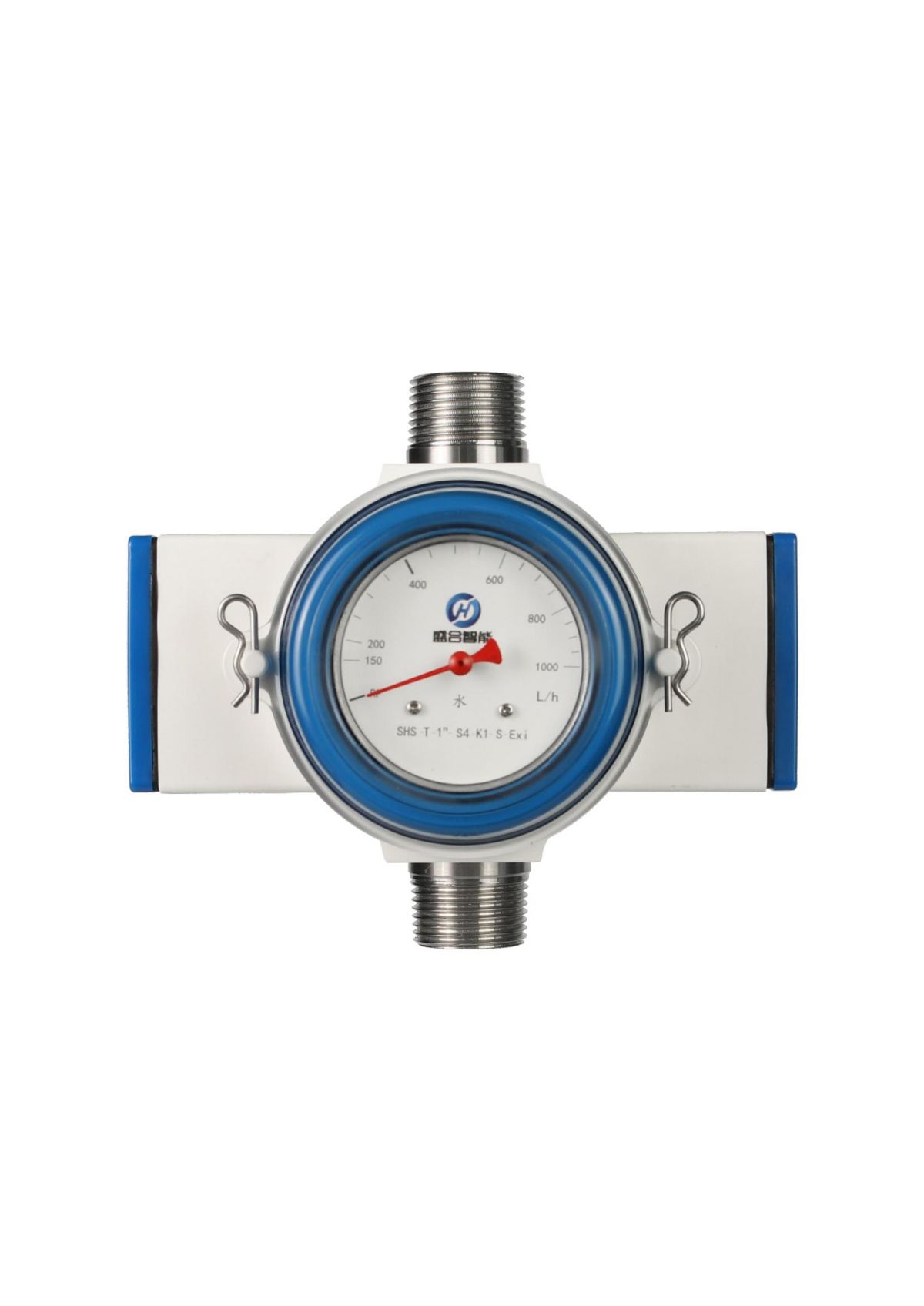

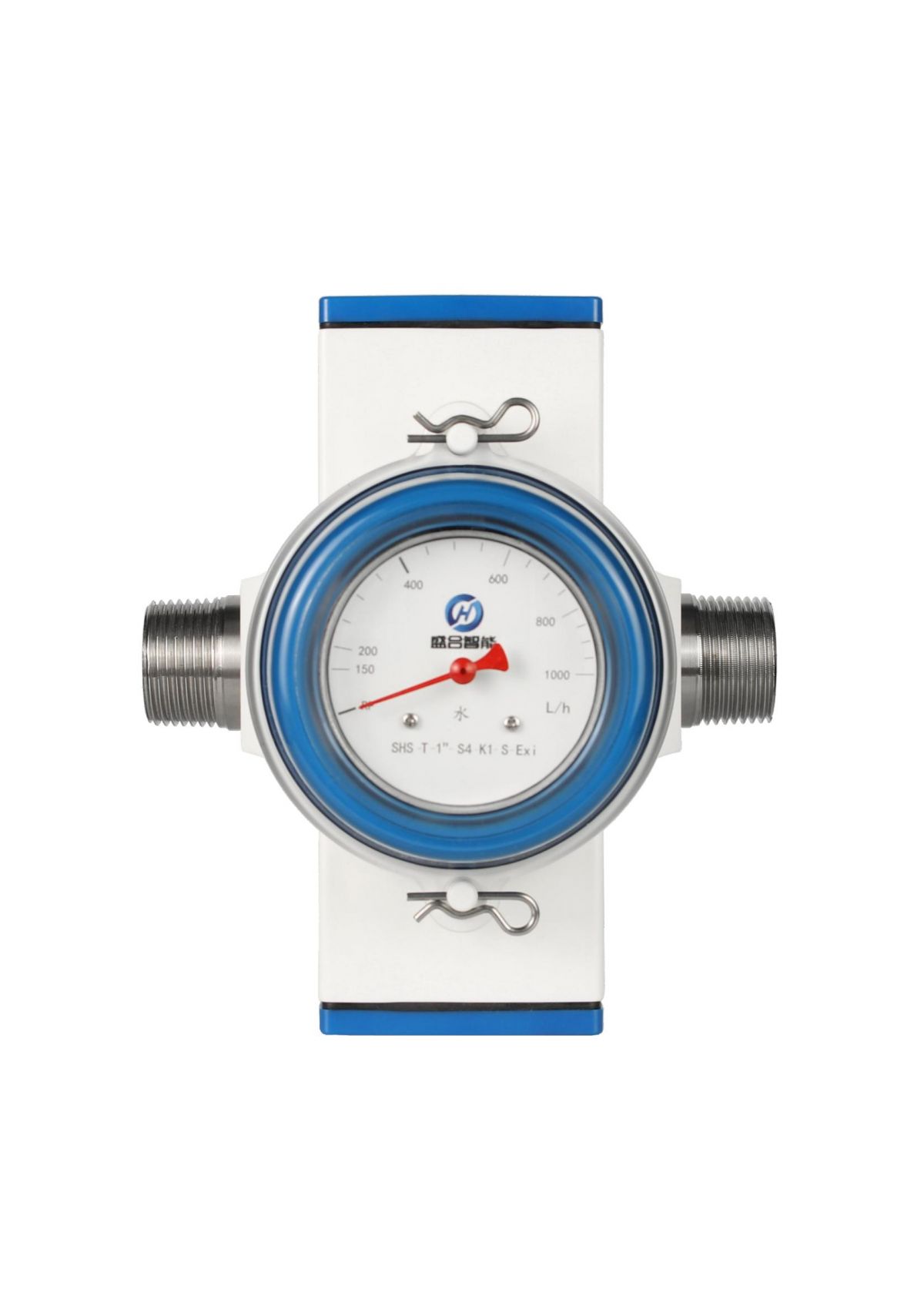

水平连接

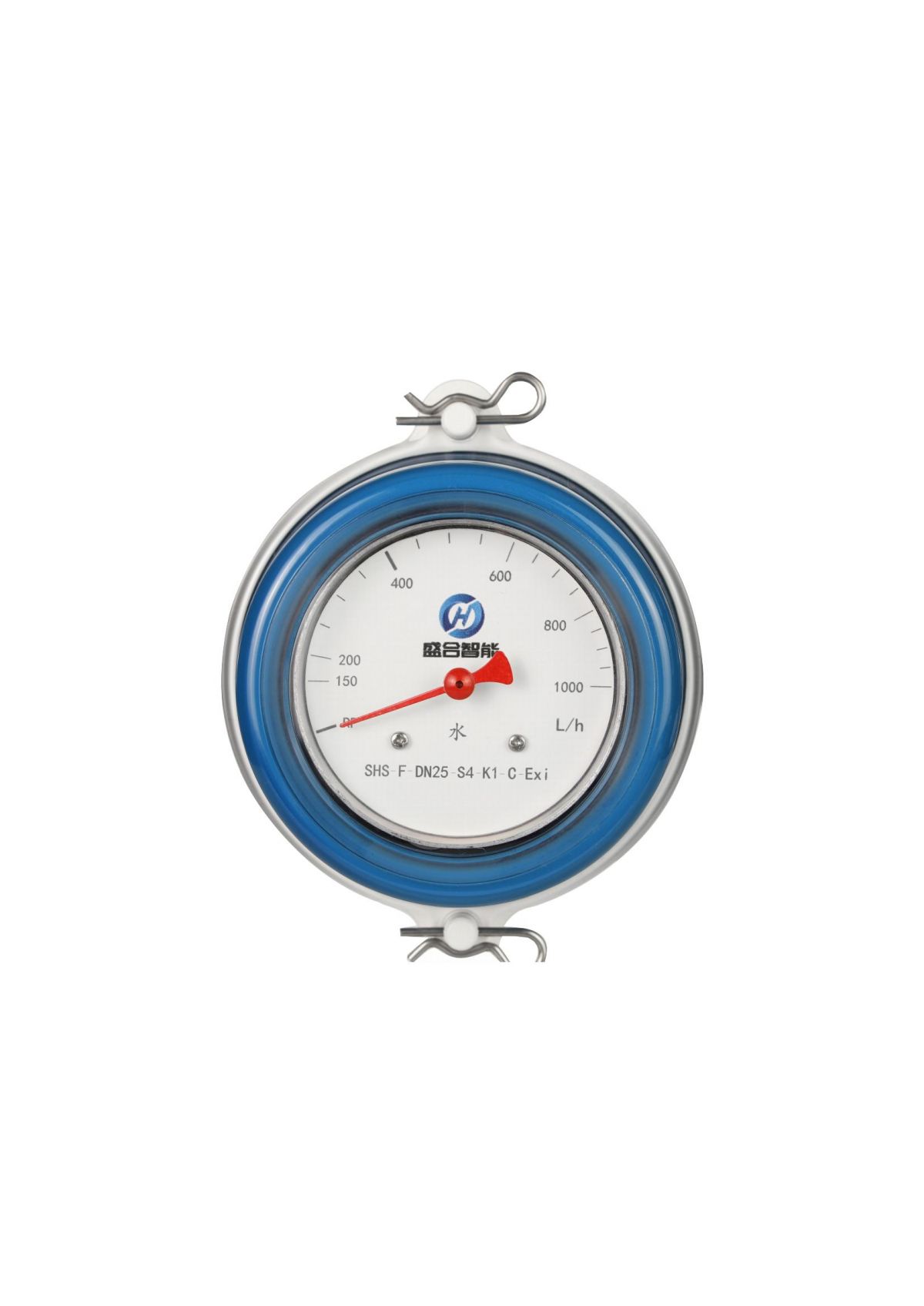

指示器
