重庆钢筋混凝土顶管厂家

平口管:

接口方式:钢丝混凝土砂浆抹带接口+混凝土砂浆均匀涂抹。

优点:工艺简单+密封要求不高

缺点:抗渗差+容易渗漏(水压或地下水位变化区域渗漏)+管口开裂错位(刚性连接+地基不均匀沉降)。

使用位置:小型排水系统+密封要求不高工程+居民内部排水系统+临时排水系统。

企口管:

接口方式:一端为凸起的榫头+另一端对应的凹槽+橡胶圈置于凹槽底部+榫头插入+橡胶圈受挤压变形+填充缝隙。

优点:连接紧密整齐+密封性高+避免污水外渗+避免地下水渗入稀释。

缺点:成本高+生产工艺复杂+安装精度高+接口不密实。

使用位置:工业园+管道线性要求高+污水管网支线铺设+含杂质污水系统。

承插口管:

接口方式:一端为喇叭状的承口+另一端为插口+中间填充密封材料(有石棉水泥、膨胀水泥或橡胶圈)

优点:密封性极强+独特结构密封+自适应调节能力。

缺点:需要专业设备+人工施工技术。

使用位置:城市供水主干道+水压水质要求高+地质复杂区域+大型输水工程+自来水主干管。

顶管:

接口方式:铺设位置钻孔+机械顶管设备(顶管机或液压千斤顶)+测量水平仪器进行轨迹检测控制+预设的轴线顶进+到达铺设位置。

优点:施工速度快(城市交通影响小)+环境影响小(非开挖技术,小面积开挖路面+减少周围环境影响)+适合城市建筑密集区域+施工成本低+使用寿命长。

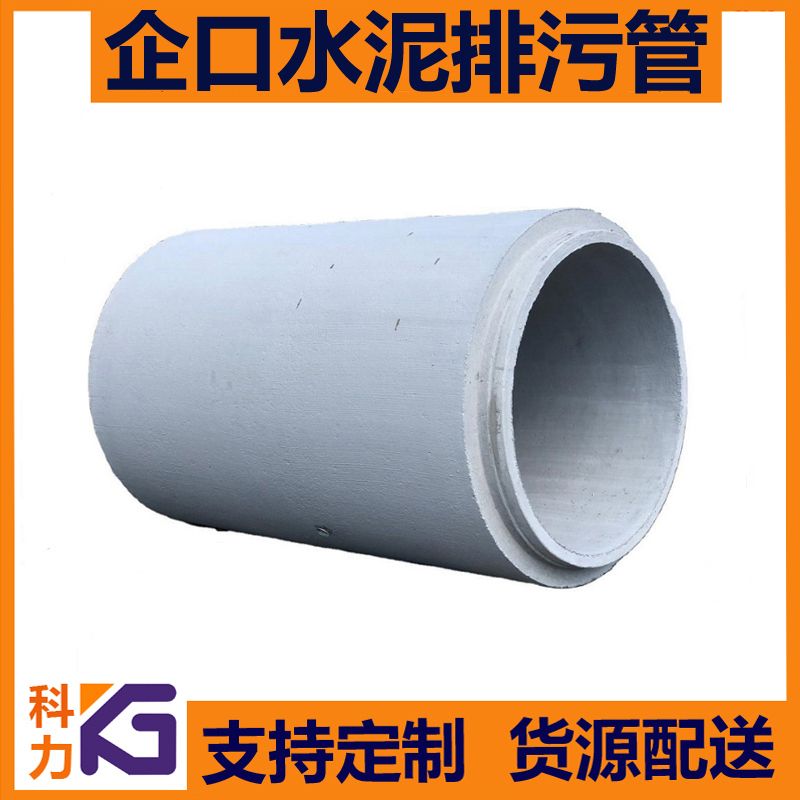

企口钢筋混凝土管图片

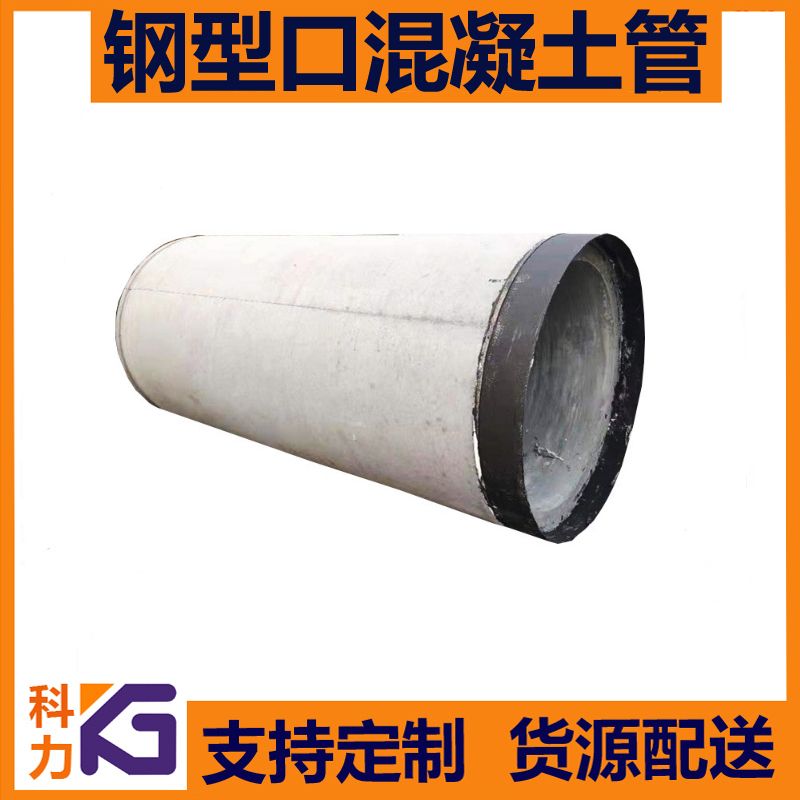

钢承口钢筋混凝土管图片

承插口钢筋混凝土管图片

水泥预制混凝土管分类比较表

平口管

企口管

承插口管

顶管

接口方式

1、钢丝网水泥砂浆抹带接口。

2、水泥砂浆均匀涂抹。

1、一端为凸起的榫头,另一端为对应的凹槽。

2、安装时榫头插入凹槽内,形成紧密连接。

3、橡胶圈置于凹槽底部,榫头插入后,橡胶圈受挤压变形,填充缝隙,起到良好的止水作用。

1、一端为喇叭状的承口,另一端为插口,安装时将插口插入承口。

2、中间填充密封材料:常见的有石棉水泥、膨胀水泥或橡胶圈。

1、需要铺设管道的位置地面进行钻孔。

2、水泥管逐根插入钻孔中。

3、机械顶管设备,如顶管机或液压千斤顶等,施加足够的顶力,将水泥管逐步推进。

4、同时测量仪器对水泥管的顶进轨迹进行监测和控制。

5、按照预设的轴线顶进,以达到设计的管道铺设位置。

优点

1、工艺简单,成本低。

2、密封要求不高的排水工程。

1、企口式接口能使管道连接更紧密、整齐,确保水流顺畅。

2、企口式的较好密封性既能防止污水外渗污染土壤。

3、避免地下水渗入稀释污水、增加处理成本。





  1. 密封性极强:是大型输水工程、自来水主干管的。
  2. 城市供水的主管道,水压大、对水质要求高。
  3. 独特的结构和密封材料,能有效防止漏水、保证供水稳定。
  4. 自适应调整能力,减少接口损坏风险。

1、?施工速度快?:施工速度快对城市交通影响小?。

2、环境影响小?:非开挖技术,小面积挖开路面,减少了对周围环境的影响,适合在城市建筑密集的地区使用。?

3、?施工成本低?:减少了人力和物力的投入,降低了施工成本?

4、?使用寿命长?:钢筋混凝土管使用寿命长、强度高,经济耐用。?



缺点

1、抗渗性差:靠抹带密。

2、容易渗漏:长期承受水压或地下水位变化较大的区域,容易出现渗漏。

3、管口开裂错位:接口处的刚性连接,在地基不均匀沉降时,容易导致管口开裂、错位。

1、成本稍:高:生产工艺较复杂。

2、安装精度高:易出现接口不紧密的问题。





1、配套材料成本较高:安装时需要专业设备与技术。



1、施工难度大:地下施工不稳定因素。

2、施工时间长:比传统开挖,顶管施工时间长。

3、工程造价高:施工成本低,总体工程造价高。?

使用位置

1、小型排水系统。

2、对密封性要求不高排水工程。

3、居民区内部的雨水排放支线。

4、临时排水设施。

1、工业园区。

2、管道线性要求较高的工程。

3、污水排放系统,像城市污水管网的支线铺设,污水含有杂质且有一定腐蚀性。



1、地下水位高。

2、地质条件复杂的区域。

1、不同土质中使用。

2、不能大面积地面开挖位置。

3、城市商圈人流密集区域。

水泥预制混凝土管质量要求

混凝土管质量要求一:原材料

水泥

(1)强度等级:不低于42.5级的硅酸盐水泥、普通硅酸盐水泥,矿渣硅酸盐水泥、抗硫酸盐硅酸盐水泥、硫铝酸盐水泥。

(2)水泥质量标准:符合GB175、GB/T748、GB/T20472的规定。

骨料

(1)细骨料细度模数:为3.3~2.0的砂。

(2)砂的其他质量标准:符合GB/T14684的规定。

(3) 粗骨料宜采用碎石,也可采用卵石。

(4)石子的大粒径:混凝土管不应大于擘厚的 1/2,钢筋混凝土管不应大于壁厚的1/3,并不应大于环筋净距的 3/4。

(5)石子质量表:符合 GB/T14685的规定。

外加剂

(1)外加剂质量标准:符合GB8076的规定。

(2)外加剂腐蚀:不得使用对钢筋有腐蚀的外加剂。

掺合料

(1)粉煤灰:质量不应低于GB/T1596-2017中目级的有关规定,且宜采用F类粉煤灰。

(2)矿渣粉:质量不应低于GB/T18046-2017中S95级的有关规定。

(3)其他合料:不应对产品质量产生有害影响,使用前应进行试验验证,并符合相应标准的规定。

混凝土拌合用水应符合JGJ63的规定。

钢筋

(1)钢筋种类:冷轧带肋钢筋、热轧带肋钢筋,也可采用热轧光圆钢筋,冷拔低碳钢丝。

(2)钢筋标准:符合GB/T13788、GB/T1499.2、GB/T 1499.1、JC/T540的规定。

钢板、钢带

(1)承口管板材:采用Q355B、Q235B钢。钢板的性能应符合GB/T 3274的规定。

(2)其它板材或钢带:用Q235B钢。钢板或钢带的性能应符合GB/T3274的规定。

接口密封材料

(1)橡胶密封圈材质:天然橡胶或合成橡胶。

(2)橡胶防霉度等级:优于二级。

(3)橡胶密封材质标准:JC/T946。

遇水膨胀胶条

(1)遇水膨胀胶条防霉等级:优于二级。

(2)遇水膨胀胶条标准:符合GB/T18173.3。

村垫板

衬垫板材质应质地均匀、富有弹性,宜采用多层胶合板、天然木板、橡胶板等

混凝土管质量要求二:抗渗等级

混凝土抗渗等级

(1)等级:高于P8。

(2)投入生产时进行混凝土抗渗试验(混凝土原材料或配合比有变动)。

(3)混凝土抗渗性能试验标准:GB/T50082-2009。

混凝土管质量要求三:钢筋骨架

钢筋骨架

环筋要求:

环筋直径:>4.0mm。

环筋净距:>35mm-120mm。

环筋中双筋并筋和等强代换:符合标准GB5001。

钢筋骨架两端环筋加密:1-2圈。

纵筋要求:

纵向钢筋骨架直径:大于4.0mm。

纵筋的环向间距:>400mm。

纵筋数量:>6根。6根或者8根倍数。

壁厚

壁厚:≤100mm。单层配筋:距管内壁 2/5处。

壁厚:>100mm。双层配筋。

管端

距管端: 200 mm~300 mm 增加环筋的数量、沿管端纵筋配置U型箍筋或其他型式加强筋。

钢筋骨架

钢筋骨架制造:

(1)环筋直径小于或等于12mm时,应采用滚焊成型。

(2)环筋直径大于12mm时,可采用滚焊成型或人工焊接成型。

(3)纵筋端头露出环筋的长度不宜大于25mm。

(4)钢筋的连接处理及焊接质量应符合GB 50204、JGJ95、JG]18 的规定。

钢筋骨架连接点

钢筋骨架连接点应该牢固,无明显扭曲变形。

钢筋骨架制作尺寸偏差

项目

允许偏差

骨架直径

±5

骨架总长度

0-10

环筋间距(连续10环平均值)

±5

纵筋间距

±10







保护层垫圈

定位卡等措施保证钢筋骨架在管体结构中的设计位置。

混凝土管质量要求四: 钢承口制作

(1)钢承口钢板应该平整、无翘曲、变形

(2)钢承口钢板材厚度符合表:

直径

厚度

直径≤1200mm

-0

1 200<直径≤1 800

>8

1800<直径<3 000

≥10

>3 000

≥12

(3)按照设计定型加工,焊接牢固,成型后接口内侧焊接面磨平,进行整圆处理。

混凝土管质量要求五:原材料预埋件制作

衣预埋件设计

符合设计要求,制作材料、尺寸精度、位置偏差复合结构设计。

承插口管锚固段内侧

预埋遇水膨胀胶条、制作止水钢带或其他防渗水措施。

混凝土管质量要求六:混凝土管制作

制管工艺

芯模振动、径向挤压,离心、悬辊、立式振动等

生产工艺

密实成型。成型工艺参数应符合JC/T2126.1或相应标准的规定。

养护方法

蒸汽养护、自然养护、保湿养护。

混凝土管质量要求七:混凝土管修补

(1)修补内容:凹坑、粘皮、麻面、蜂窝深度:面积1/20,每块面积不超过100cm。

(2)局部塌落:塌落面积不超过管子内表面积1/20,每块面积不超过100cm。

(3)端面碰伤纵向长度:不超过100mm。环向长度取值标准要求表:

公称内径

碰伤环向长度限值

200~500

45

600~900

80

1 000~1600

105

1650~2 400

120

2 600~3 000

150

3 200~4 000

200

混凝土管质量要求八:防腐

(1)钢制件防腐:外露钢制件采取防腐蚀措施防护,钢制件防腐标准:GB/T50046的规定。

(2)涂覆防腐材料标准:符合GB50212的规定。

(3)内衬复合材料标准:符合JC/T2280的规定。

混凝土管质量要求九:橡胶密封圈的压缩率和周长

  1. 橡胶密封圈的压缩率和周长应根据橡胶材质和管径大小选用。
  2. 压缩率:宜取35%~45%。
  3. 周长:宜为插口工作面周长的0.83-0.88。

混凝土管质量要求十:允许顶力

顶进施工用管子的允许顶力计算方法见附录。

水泥预制混凝土管技术要求

技术要求一:混凝土抗压强度

(1)制作开槽施工管子混凝土强度:

内径≤1000mm:混凝土强度等级大于C35。

内径>1000mm;混凝土强度等级大于C40

(2)制作顶管混凝土强度等级:≥C45。

  1. 出厂混凝土强度:不应低于设计的混凝土强度等级值

技术要求二:外观质量

  1. 管子内外:无粘皮、麻面、蜂窝、塌落、筋、空鼓、端面碰伤,局部凹坑深度不应大于5mm。
  2. 模具合缝:不应漏浆。
  3. 表面拉毛及微小气孔:因芯模振动、径向挤压等即时脱模工艺产生的表面拉毛及微小气孔,可不作处理。
  4. 裂缝:外观不应该有裂缝,内表裂缝宽度不应超过0.05mm。

技术要求三: 尺寸偏差

检测项目

偏差区间

管体尺寸

Do

200-800mm

﹢4/-8

900-1500mm

﹢6/-10

1600-2400mm

﹢8/-12

2600-4000mm

﹢10/-14

管体尺寸

l

200-800mm

﹢8/-2

900-1500mm

﹢10/-3

1600-2400mm

﹢12/-4

2600-4000mm

﹢14/-5

L

200-800mm

﹢18/-10

800-4000mm

﹢18/-12

接口尺寸

D1/D2/D3

200-4000mm

±2

L1/L2

200-4000mm

±3

弯曲度





≤0.8%L

端面倾斜

卡槽施工

<1000mm

≤10

≥1000mm

≤1%,≤15

顶进施工

<1200mm

≤3

1200≤D<3000mm

≤4



≥3000mm

≤5

技术要求四:内水压力

  1. 内水压力检验:在规定的内水压力检验值下允许有潮片,但潮片面积不应大于总外表面积的5%,且不应有水珠流淌。
  2.  不做内水压力检验:壁厚大于或等于150mm的雨水管。

技术要求五: 外压荷载

  1. 外压荷载:符合标准规格表。
  2. 裂缝荷载检验:管壁出现的裂缝宽度不应大于0.20mm;在规定的破坏荷载检验值下,管子不应失去承载能力。

技术要求六: 保护层厚度

  1. 环筋的内、外混凝土保护层厚度:>20mm。
  2. 纵筋的内混凝土保护层厚度:>15mm。
  3. 特殊防腐要求的管子:根据设计和相关标准要求确定保护层厚度。

技术要求七:管体混凝土吸水率

(1)管体混凝土吸水率:≤6.0%。

(2)当初次投入生产、混凝土原材料或配合比有变动、成型工艺参数有变动及型式检验时:应进行管试验用主要仪器设备和量具应符合GB/T16752规定。



平口混凝土管图片

刚性口混凝土管图片

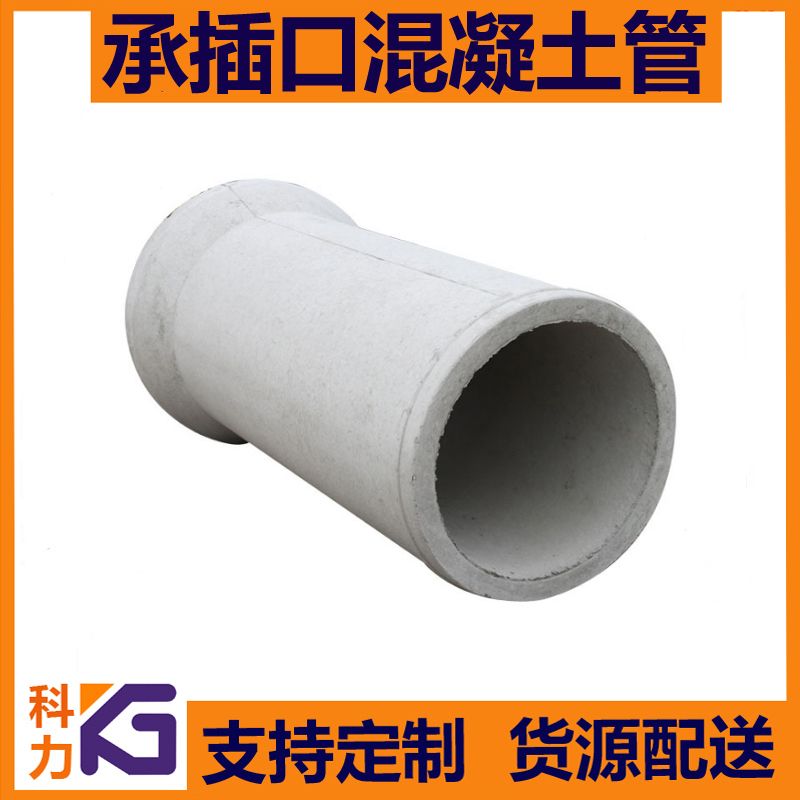

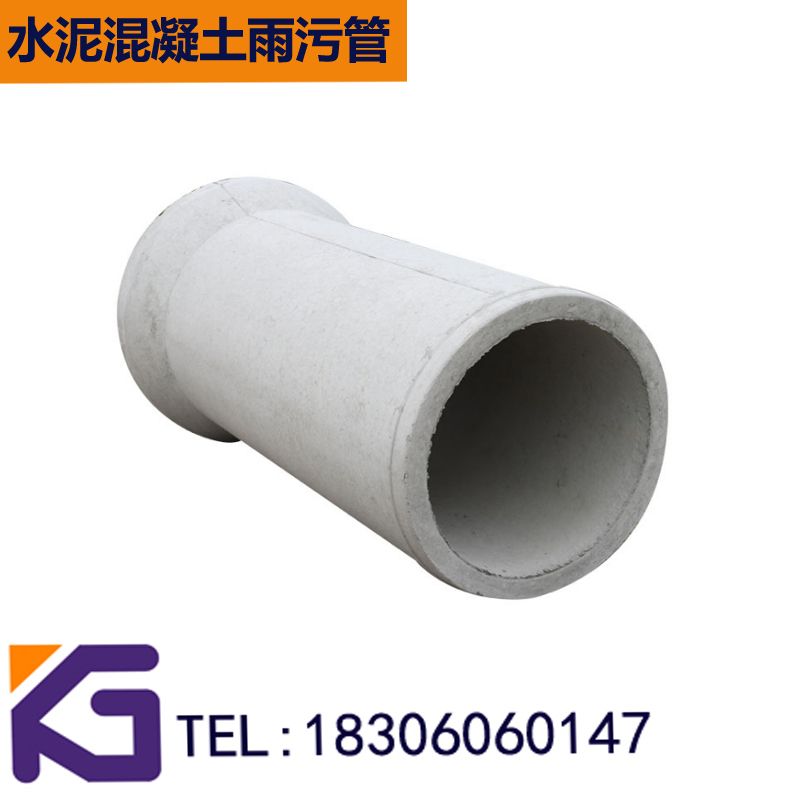

承插口混凝土管图片

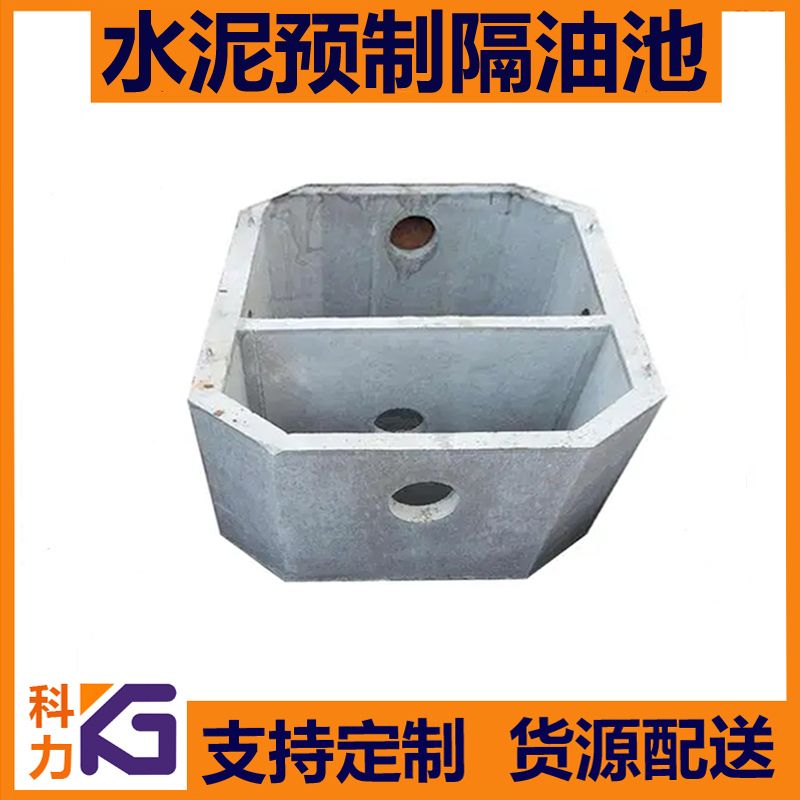

混凝土隔油池图片

混凝土化粪池图片

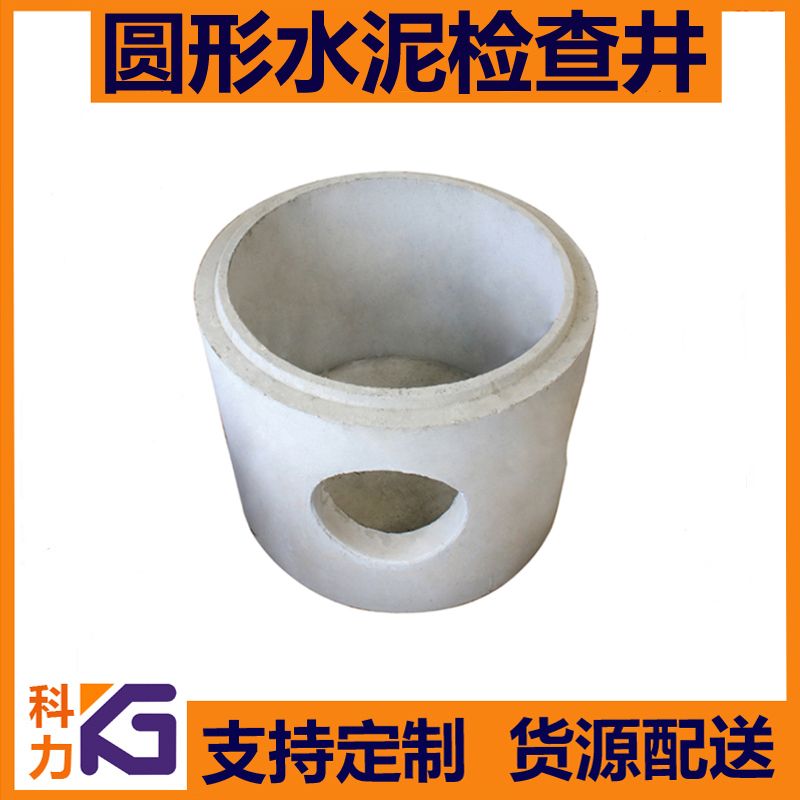

混凝土检查井图片

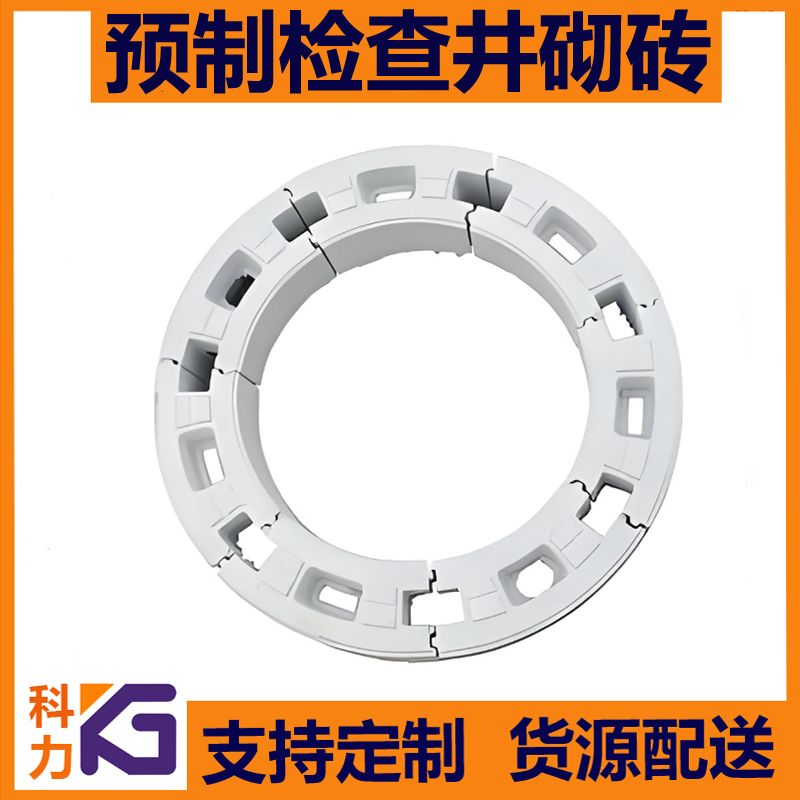

混凝土检查井砌块砖图片

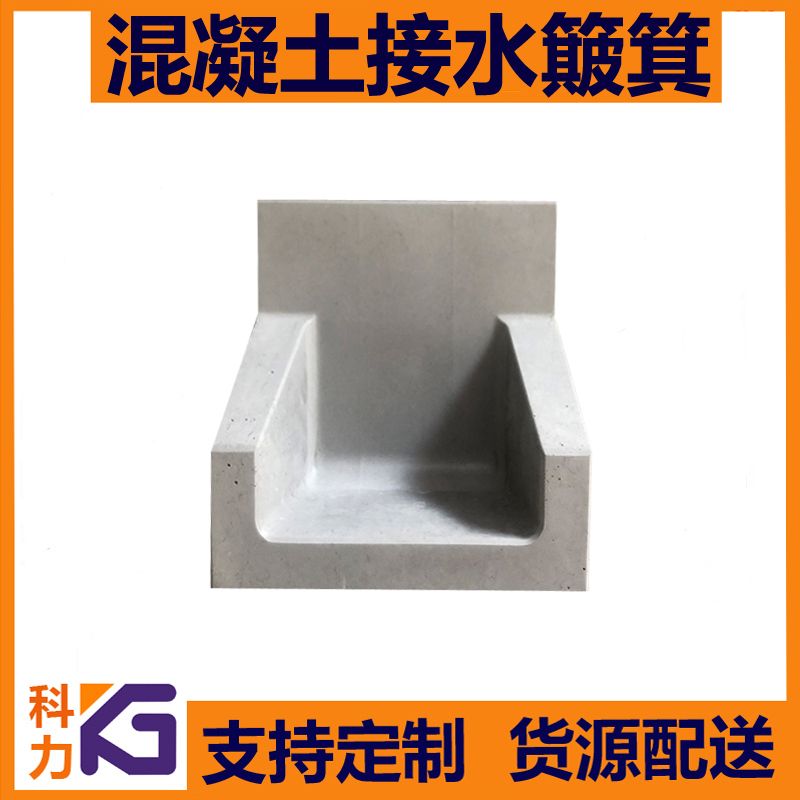

混凝土水簸箕接水斗图片

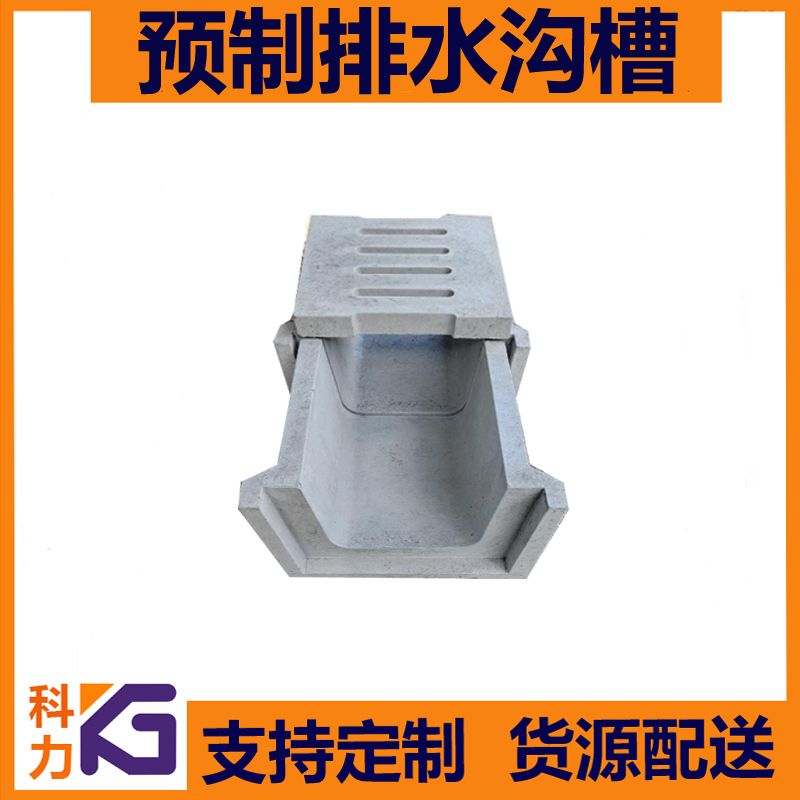

混凝土排水沟槽图片

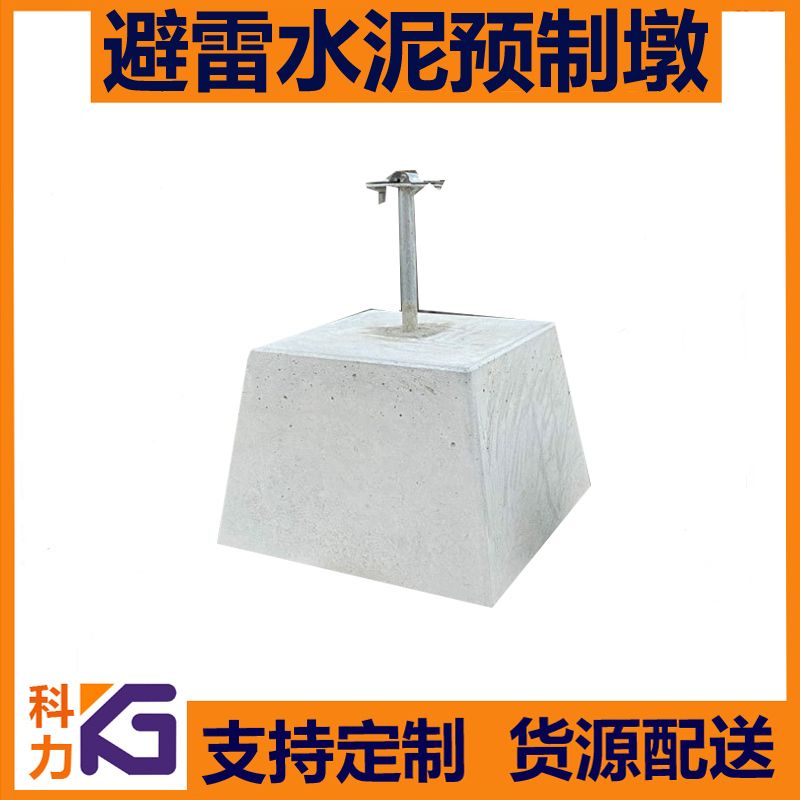

混凝土避雷墩图片

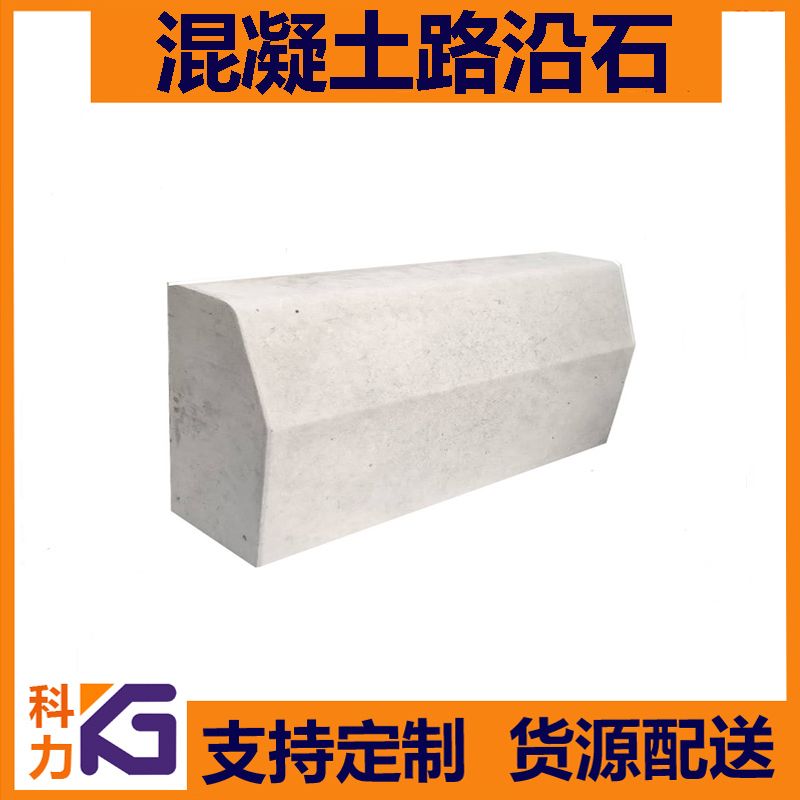

混凝土路缘石路沿石路基石路平石路肩石图片

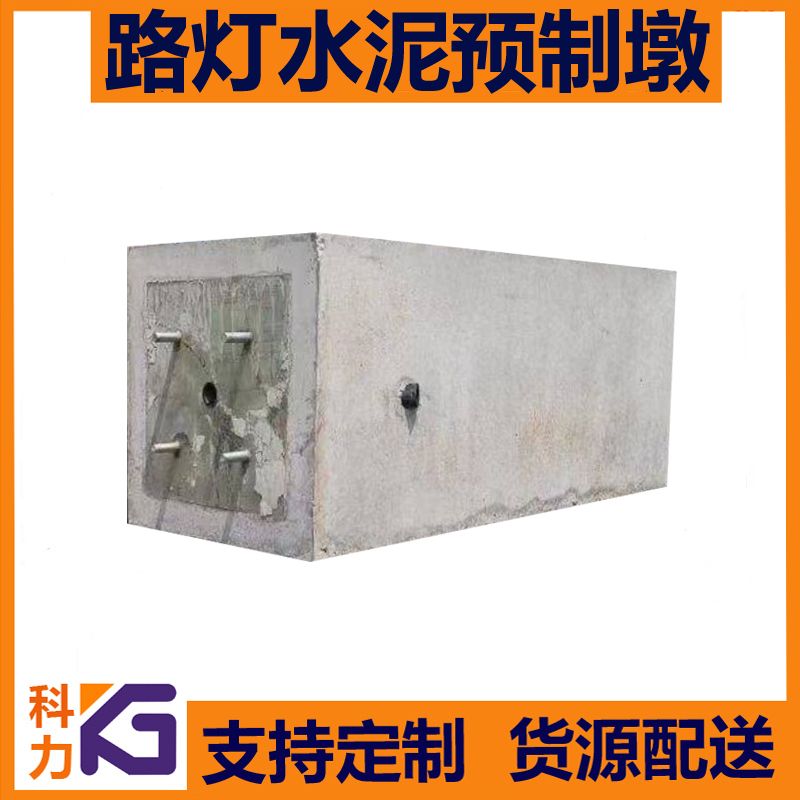

混凝土路灯墩图片

混凝土屋顶隔热砖图片

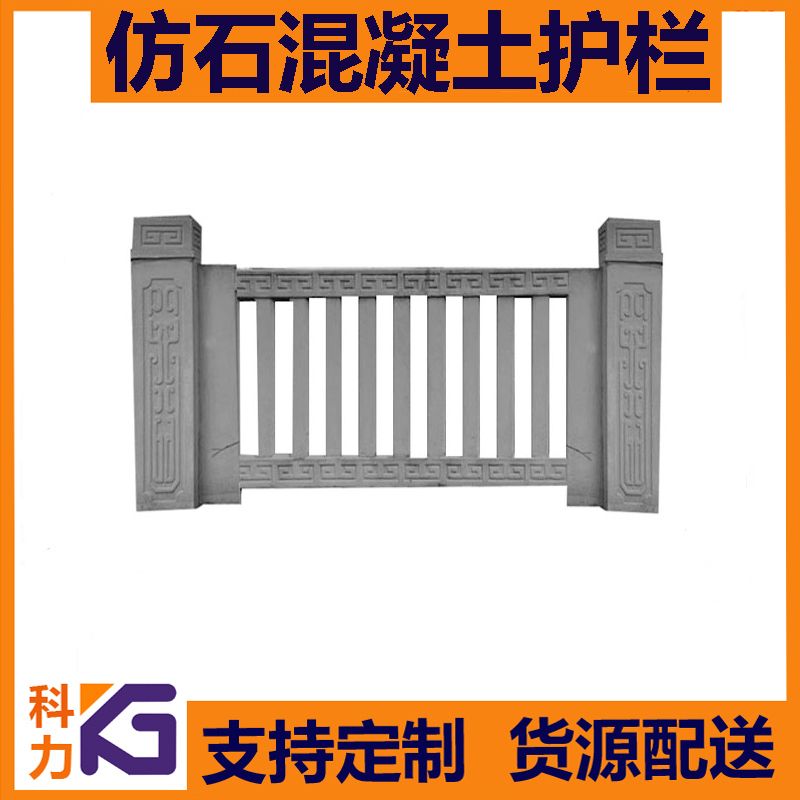

混凝土护栏围挡图片

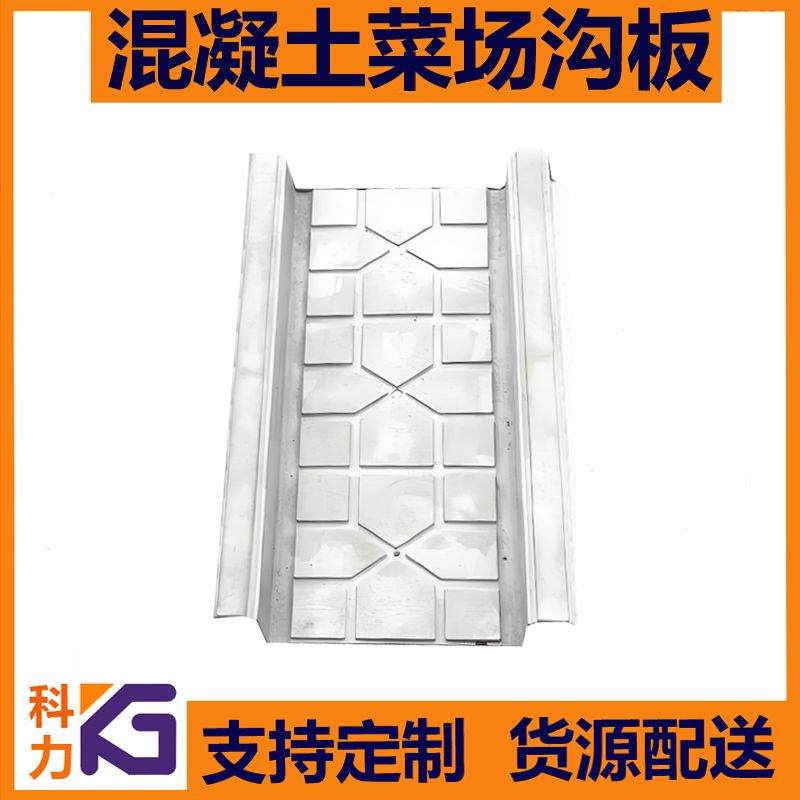

混凝土菜场沟板图片
