高延性混凝土
发布时间 2025-06-04 07:03:57

产品描述
材质 | 粉状 |
---|---|
产品类别 | 高延性混凝土 |
功能 | 抗震加固领域 老旧建筑改造灌浆料厂家直销 |
规格 | 25KG |
适用范围 | 抗震加固领域 老旧建筑改造 |
广西新汇联建材有限公司-高延性混凝土(High Ductility Concrete,HDC)是一种通过纤维增强技术显著提升延展性和抗裂性能的特种混凝土,其应用场景广泛且具有多重优势。以下是其核心使用场景及优点的综合分析:
一、使用场景
1. 抗震加固领域
老旧建筑改造:适用于地震频发区的砌体结构加固(如砖墙、空斗墙等),单面涂抹10-20mm厚的高延性混凝土即可显著提升抗倒塌能力,抵抗9度及以上地震。
- 校舍与公共设施:已成功应用于60多所中小学校舍加固,保障师生安全。
- 文物建筑保护:如唐韩休墓壁画整体加固搬迁,兼顾结构安全与历史风貌保留。
2. 桥梁与道路工程
桥面铺装与加固:提升桥梁抗裂性和承载能力,减少维护频率。
道路修补与路基加固:用于修复路面裂缝、坑洼,提高耐久性;加固软弱地基,减少沉降。
3. 隧道与地下工程
隧道衬砌与支护:增强结构稳定性,抵抗地下水侵蚀和地质压力。
4. 水利与核电设施
坝体加固与溢洪道建设:提高抗渗性和抗冲刷能力,延长水利设施寿命。
5. 工业与民用建筑
预制构件制作:用于墙板、楼板等,提升强度并减少施工污染。
梁柱加固与裂缝修复:改善建筑整体性,修复受损结构。
二、核心优点
1. 卓越的力学性能
高延展性:拉伸变形能力达普通混凝土的50-200倍,极限拉伸应变可达100倍,能吸收地震能量并减少结构破坏。
高强度:抗压与抗拉强度均高于普通混凝土,抗剪承载力提升显著。
2. 施工便捷与经济性
简化工艺:无需绑扎钢筋或钻孔,单面涂抹10-20mm即可完成加固,工期缩短70%。
成本节约:节省材料70%,综合造价降低30%。
3. 耐久性与环境适应性
抗裂与自愈能力:纤维增强有效抑制裂缝扩展,部分微小裂缝可自愈,延长结构寿命。
耐火与耐腐蚀:高温下纤维溶解形成蒸汽通道,避免基体分解;抗冻融、耐化学侵蚀。
4. 环保与可持续性
减少资源消耗:可利用工业废料(如粉煤灰)替代部分水泥,降低碳排放。
施工低污染:无需复杂设备,减少噪音与废弃物。
5. 超高延展性:极限拉伸应变可达3%-6%,远超普通混凝土(0.01%)。
6. 卓越抗裂性:多裂缝均匀分布,裂缝宽度≤0.1mm,避免集中破坏。
7. 优异抗震性能:能量吸收能力提升10倍以上,适用于抗震加固工程。
8. 耐久性强:低水胶比(0.19)显著降低渗透性,抗冻、抗碳化性能优异。
9. 施工便捷:性能佳,适用于复杂形状结构浇筑。
三、典型案例与推广价值
汶川地震后应用:邓明科团队研发的高延性混凝土已加固超万栋建筑,估值达4.4亿元,验证其抗震实效。
国际**技术:获78项专利,被列为全国建设科技成果推广项目,覆盖28省市近千个项目。
高延性混凝土凭借其综合性能优势,正逐步替代传统加固技术,成为提升工程安全性与可持续性的关键材料。未来随着技术优化,其应用范围将进一步扩展至更多领域。
四、施工方法
1. 施工前准备
- 基层处理:清除油污、松散层,喷水润湿(无明水),涂刷界面剂增强粘结(仅供参考)。
- 材料搅拌:
- 干料预混:按配比将高延性混凝土粉料和纤维搅拌3-5分钟至均匀。
- 加水搅拌:分次加入总水量(水胶比0.19),高速搅拌5-8分钟至纤维分散无结团。
2. 浇筑与成型
- 手工浇筑:分层浇筑(单层厚度≤20mm),用抹刀压实排除气泡。
- 喷射施工:采用湿喷机,压力0.4-0.6MPa,垂直距离0.8-1.2m,均匀喷射。
3. 抹面与修整
- 初凝前完成抹面,使用钢抹刀压实表面,避免纤维外露。
- 复杂部位可粘贴耐碱网格布增强(搭接宽度≥100mm)。
五、养护要求
1. 初期保湿养护:
- 终凝后立即覆盖湿麻布或塑料膜,保持表面湿润≥7天。
- 环境温度5-30℃,避免暴晒或冻融。
2. 喷水养护:
- 每日喷水3-4次(水温与环境温差≤15℃),养护周期≥14天。
3. 特殊环境:
- 高温干燥时,喷涂养护剂(成膜型)替代喷水。
六、注意事项
1. 纤维分散控制:搅拌时间不足易导致纤维结团,影响性能。
2. 严禁随意加水:水胶比0.19为极限值,加水会降低强度和耐久性。
3. 施工温度:环境温度低于5℃时需采取升温措施(如暖棚法)。
4. 存储条件:干料需密封存放于干燥环境,保质期5个月。

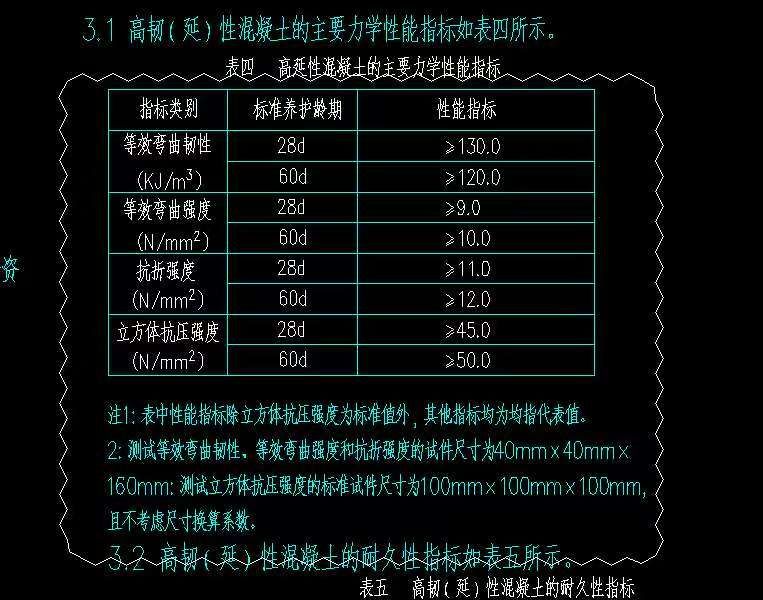

高延性混凝土指标

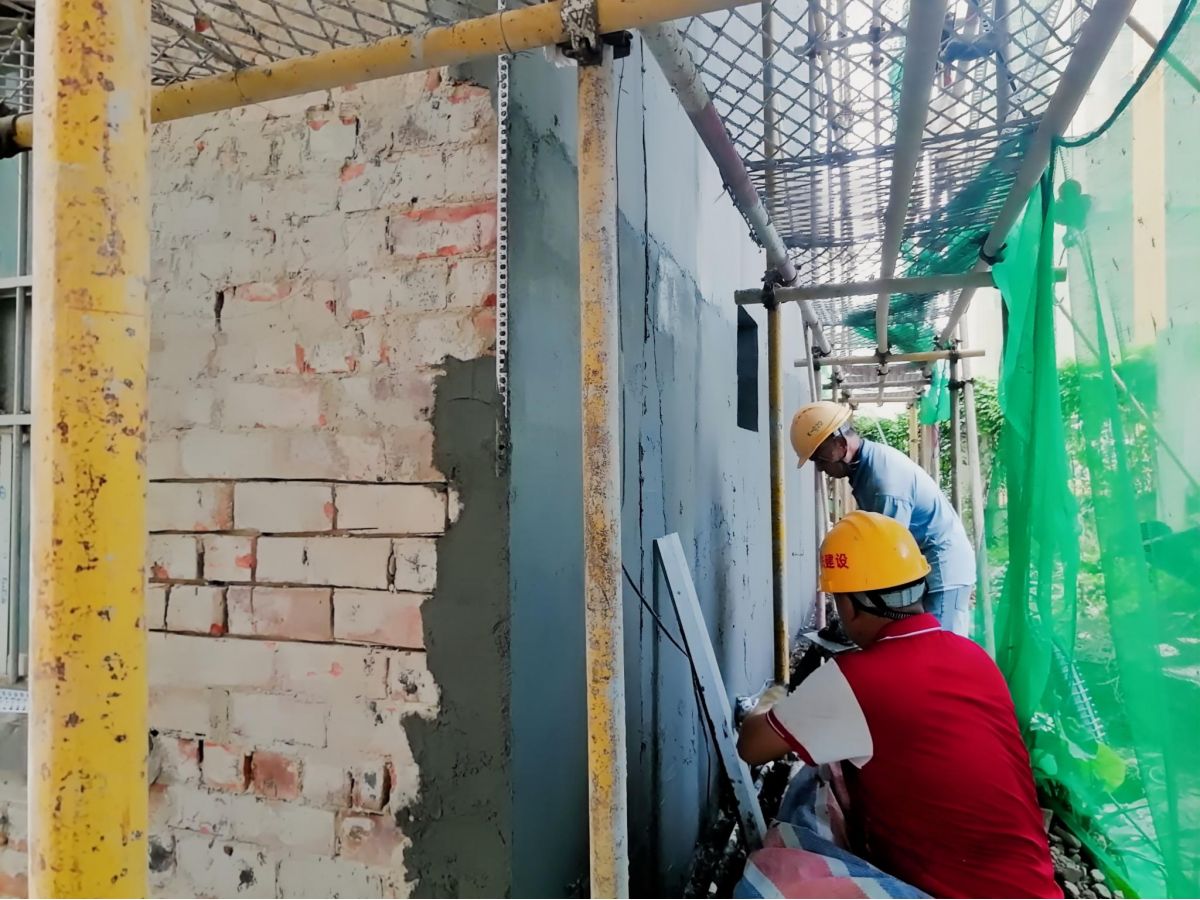

高延续混凝土施工
