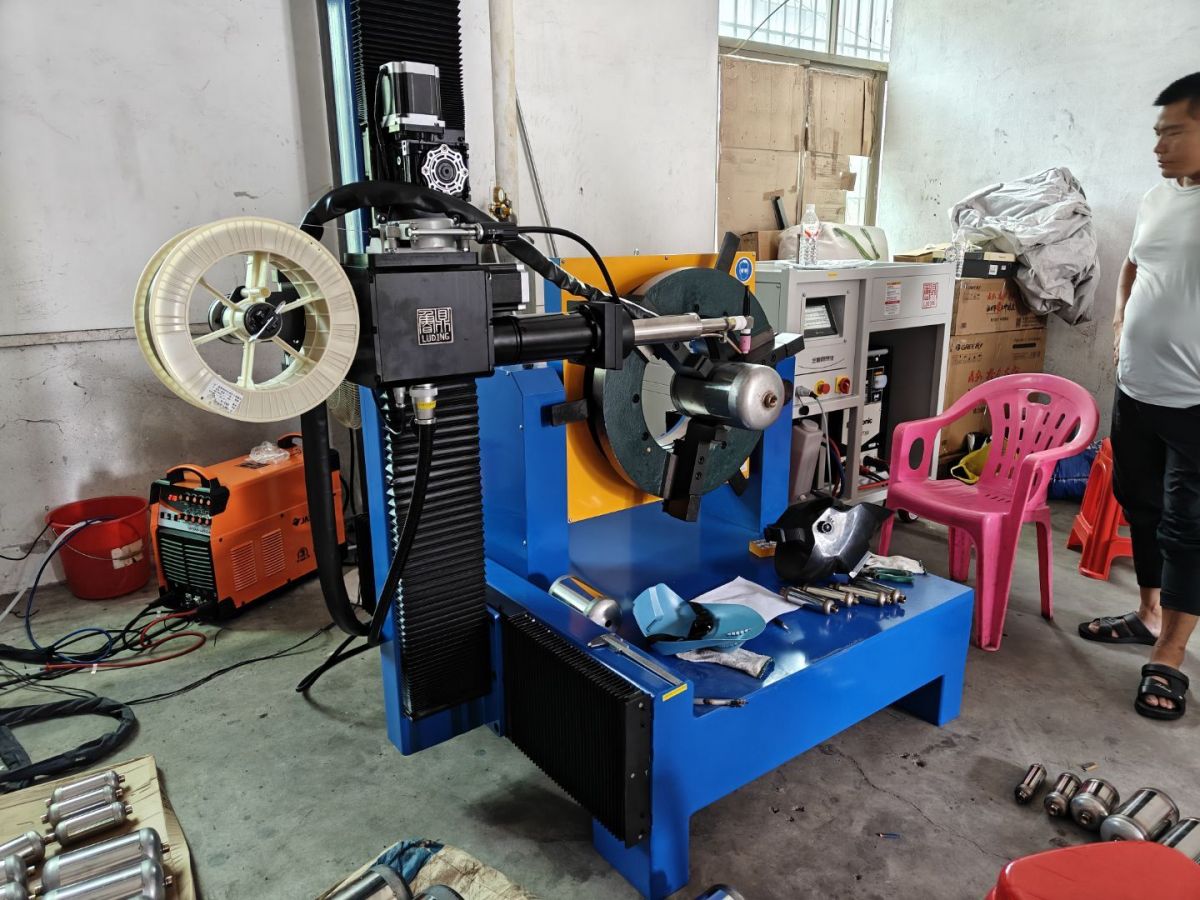

厂家生产H3660-T自动焊法兰自动焊
发布时间 2024-04-17 14:37:06
产品描述
H3660-T自动焊的功能特点：
1、适应管管、管弯头、管三通、管高颈对接;管法兰、弯头法兰角接
2、适应碳钢、低合金钢、不锈钢、铜等多种材质的焊接
3、搭载氩弧焊焊接设备
4、整机一体式设计，结构紧凑、成熟可靠;三爪自定心卡盘旋转定位准确
5、三维焊接操作臂+全角度变位机+焊枪角度调节机构，保证了焊枪多位置、多角度转换
6、控制系统采用大屏幕触摸屏人机界面，编程方便
7、焊接工艺存储量为30套，可根据焊件规格，按编号直接调用相应焊接工艺
8、标配弧长genzong系统(AVC)及焊枪横摆系统(OSC)
9、数控自动送丝机，具自动反抽丝功能和脉动送丝功能，送丝精度高
10、强制循环水冷系统，保证了整机长时间可靠运行
11、一键式操作，自动完成整个焊接过程;也可根据需要实时干预焊接参数
技术参数：
|
?规格型号 |
H3660-T |
|
焊件类型 |
管管、管高颈法兰环缝及管法兰角焊缝焊接 |
|
卡盘 |
中心通孔360mm；夹持外径Φ50～Φ600mm； 三爪自定心手动卡盘（可选配三爪自定心电动卡盘） |
|
变位机 |
0～90°手动变位（可选配电动变位）；旋转半径500mm |
|
焊枪摆动器 |
摆幅0～20mm； 摆动速度0～20mm/s； 坡口侧停留时间0～5s |
|
弧长genzong器genzong |
范围0～40.0mm ；genzong速度0～6mm/s；弧长genzong精度0.2mm |
|
氩弧焊自动送丝机 |
适应丝径1.0mm |
|
焊枪 |
LD400水冷氩弧焊焊枪；变位角度0～90° |
|
控制器 |
彩色触摸屏式控制器 |
|
存储量 |
可存储30套焊接工艺 |
|
焊接层数 |
自动分层 |
|
焊接电源 |
松下YC-400TX氩弧焊电源（可选配松下热丝氩弧焊电源） |
|
操作臂行程（mm） （X×Y×Z） |
800×900×30 |
|
卡盘前部行程 |
300 |
|
整机尺寸长×宽×高 （不含控制柜） |
1300×1900×2000 |
|
输入电源 |
焊接电源30KW/380V/50Hz，控制系统1.0KW/220V/50Hz |
