产品描述

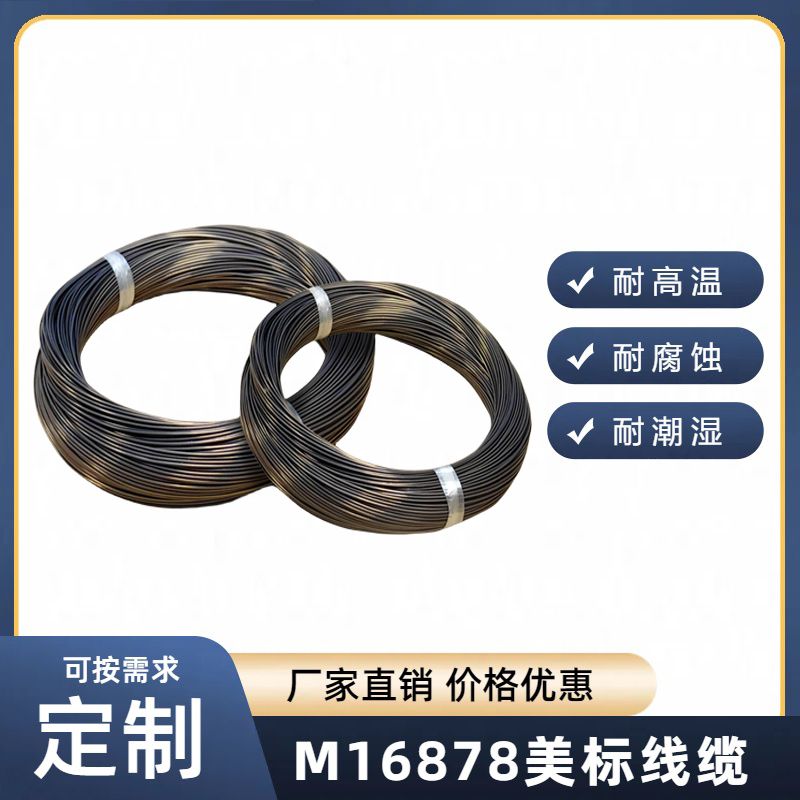

M16878/23/25/27
电线是适合在常温、中等温度及高温环境下使用的连接电线或设备安装电线，分别采用PTFE聚四氟乙烯挤出绝缘、PTFE聚四氟乙烯薄膜绕包绝缘或FEP聚全氟乙丙烯绝缘。
内导体可选择单股或多股铜绞线，表面采用镀银、镀镍或镀锡。
每种绝缘的电线可分为薄壁型、中等壁厚、或厚壁型，分别对应于工作电压250伏特、 600伏特和1000伏特。
【产品简介】
-------------------------------------------------------------------------------
MIL-W-16878/23-(NEMA HP-3 TYPE ET ) 薄壁挤出型轻量化PTFE绝缘导线，250V。MIL-W-16878/25-(NEMA HP-3 TYPE E ) 中等壁厚挤出型PTFE绝缘导线，600V。
MIL-W-16878/27-(NEMA HP-3 TYPE EE ) 厚壁挤出型PTFE绝缘导线，1000V。
M16878是运用于高温领域的挤出型PTFE绝缘导线。导体采用镀镍铜丝，导线可以在260℃下长期工作。产品运用于环境或导体温度在260℃以内的电?和电气领域，还可用于电流过载或机械压力大的系统中，特别适用于安装空间有限，对重量极度敏感的仪器仪表、电子设备内部。 能够有效抵抗焊接工艺中电烙铁高温对绝缘层收缩熔化的影响。
【产品特性】
-------------------------------------------------------------------------------
●击穿电压高：PTFE聚四氟乙烯绝缘材料，不受环境及频率的影响，体积电阻可达1018欧姆?厘米，介质损耗小,击穿电压高。
●耐高低温
PTFE的长期使用温度范围为-190-+260℃，不影响其绝缘特性。高温短时间可以达到300℃，具有不燃烧特性，离开火焰即自行熄灭。
●优异的耐化学性：聚四氟乙烯绝缘材料，除熔融的碱金属外，几乎不受任何化学试剂腐蚀。例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃（约0.1g/100g）。
●优异的耐候性：聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。
【规格参数】可按需求定制-------------------------------------------------------------------------------
|
产品代号 |
AWG |
结构 |
导体直径 |
**小绝缘直径 |
**大绝缘直径 |
**大直流电阻 |
|
M16878/23-38-7 |
38 |
7/46 |
.005 (.13) |
.013 (.33) |
.019 (.48) |
1774 |
|
M16878/23-36-7 |
36 |
7/44 |
.006 (.15) |
.014 (.36) |
.020 (.51) |
1351 |
|
M16878/23-34-7 |
34 |
7/42 |
.008 (.20) |
.015 (.38) |
.021 (.53) |
846 |
|
M16878/23-32-7 |
32 |
7/40 |
.009 (.23) |
.020 (.51) |
.024 (.61) |
567 |
|
M16878/23-30-7 |
30 |
7/38 |
.012 (.31) |
.022 (.56) |
.026 (.66) |
329 |
|
M16878/23-28-7 |
28 |
7/36 |
.015 (.38) |
.025 (.64) |
.029 (.74) |
210 |
|
M16878/23-26-7 |
26 |
7/34 |
.019 (.48) |
.029 (.74) |
.033 (.84) |
131 |
|
M16878/23-24-7 |
24 |
7/32 |
.024 (.61) |
.034 (.86) |
.038 (.97) |
81 |
|
M16878/23-22-7 |
22 |
45868 |
.030 (.76) |
.040 (1.02) |
.044 (1.12) |
52 |
|
M16878/23-20-7 |
20 |
45866 |
.038 (.97) |
.048 (1.22) |
.052 (1.32) |
33 |
|
M16878/25-32-7 |
32 |
7/40 |
.009 (.23) |
.026 (.66) |
.034 (.86) |
567 |
|
M16878/25-30-1 |
30 |
45687 |
.010 (.254) |
.026 (.66) |
.036 (.86) |
348 |
|
M16878/25-28-7 |
28 |
7/36 |
.015 (.38) |
.031 (.79) |
.039 (.99) |
210 |
|
M16878/25-26-7 |
26 |
7/34 |
.019 (.48) |
.035 (.89) |
.043 (1.09) |
131 |
|
M16878/25-24-7 |
24 |
7/32 |
.024 (.61) |
.040 (.102) |
.048 (1.22) |
81 |
|
M16878/25-22-7 |
22 |
45868 |
.030 (.76) |
.046 (1.17) |
.054 (1.37) |
52 |
|
M16878/25-20-7 |
20 |
45866 |
.038 (.97) |
.054 (1.37) |
.062 (1.57) |
33 |
|
M16878/25-18-7 |
18 |
45864 |
.048 (1.22) |
.064 (1.63) |
.074 (1.88) |
21 |
|
M16878/25-16-19 |
16 |
19/29 |
.053 (1.35) |
.073 (1.85) |
.087 (2.21) |
15 |
|
M16878/25-14-19 |
14 |
19/27 |
.067 (1.70) |
.088 (2.24) |
.102 (2.59) |
10 |
|
M16878/25-12-19 |
12 |
19/25 |
.084 (2.13) |
.107 (2.72) |
.121 (3.07) |
6 |
|
M16878/25-10-37 |
10 |
37/26 |
.108 (2.74) |
.127 (3.23) |
.141 (3.58) |
4 |
|
M16878/27-32-7 |
32 |
7/40 |
.012 (.31) |
.036 (.91) |
.044 (1.12) |
567 |
|
M16878/27-30-7 |
30 |
7/38 |
.012 (.31) |
.038 (.97) |
.046 (1.17) |
329 |
|
M16878/27-28-7 |
28 |
7/36 |
.015 (.38) |
.041 (.99) |
.044 (1.24) |
210 |
|
M16878/27-26-7 |
26 |
7/34 |
.019 (.48) |
.045 (1.14) |
.053 (1.35) |
131 |
|
M16878/27-24-7 |
24 |
7/32 |
.024 (.61) |
.050 (1.27) |
.058 (1.47) |
81 |
|
M16878/27-22-7 |
22 |
45868 |
.030 (.76) |
.056 (1.42) |
.064 (1.63) |
52 |
|
M16878/27-20-7 |
20 |
45866 |
.038 (.97) |
.064 (1.63) |
.072 (1.82) |
33 |
|
M16878/27-18-7 |
18 |
45864 |
.048 (1.22) |
.074 (1.88) |
.084 (2.13) |
21 |
|
M16878/27-16-19 |
16 |
19/29 |
.053 (1.35) |
.083 (2.11) |
.095 (2.41) |
15 |
|
M16878/27-14-19 |
14 |
19/27 |
.067 (1.70) |
.098 (2.49) |
.114 (2.90) |
10 |
|
M16878/27-12-19 |
12 |
19/25 |
.084 (2.13) |
.117(2.97) |
.133 (3.38) |
6 |
|
M16878/27-10-37 |
10 |
37/26 |
.108 (2.74) |
.137 (3.48) |
.153 (3.89) |
4 |
