地铁隧道使用水泥基渗透结晶防水材料，修补各款裂缝及渗漏水

XYPEX（赛柏斯）的主要性能及特点

1、XYPEX水泥基渗透结晶型防水系统能长期耐受强水压

根据美国陆军工程队“渗透性能标准CRD C-73”对经过XYPEX处理过的混凝土进行了防水性能试验。对50mm厚的13.8MPa混凝土试件涂有两层XYPEX的试验结果表明，至少能承受高达123.4m的水头压力（1.2MPa此值仅是测试仪器的极限值）

2、其渗透结晶深度是超凡的

XYPEX的化学反应在开始时只发生在混凝土的表面或者邻近部位，以后会逐步深入到混凝土构件之中。日本在进行渗透结晶度试验时，在混凝土试件表面涂XYPEX浓缩剂之后在室外环境中放置12个月，然后测量，结果表明测渗透深度达300mm。

3、XYPEX的防水作用是**的，而且具有神奇的自我修复能力

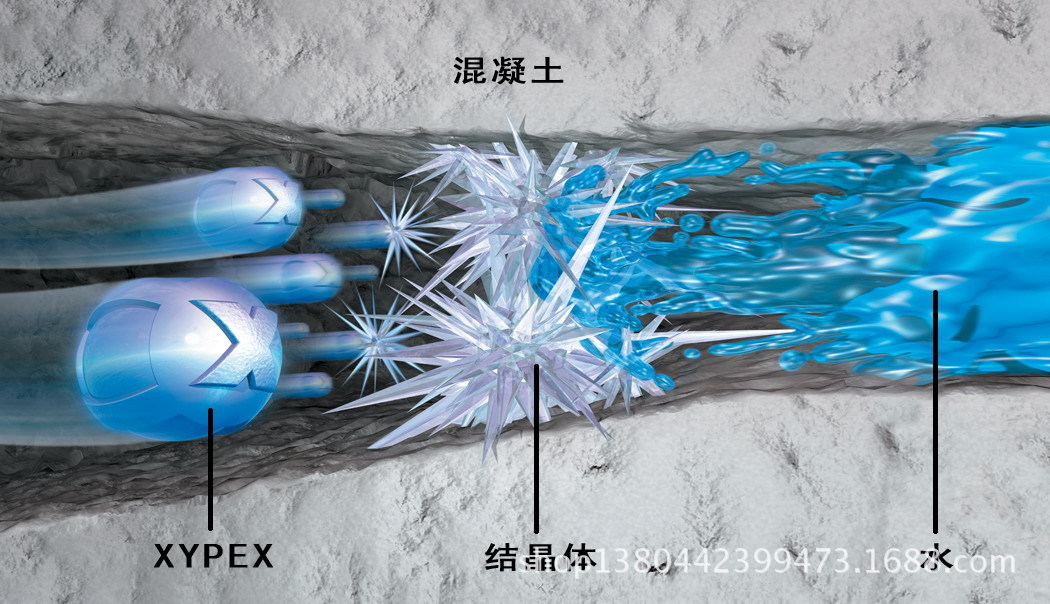

XYPEX是无机物，是依靠独特的枝蔓状结晶体的生长使混凝土防水的，XYPEX在正常条件下不会老化、变质、涂层不怕刺破，因此其作用是**的。另一方面，由于XYPEX中独有的催化剂，遇水就能激活，促使水泥再产生新的晶体。所以被处理过的混凝土结构，若干年后因为振动或其他的原因产生新的细微裂缝时。一旦有水渗入，又会产生新的晶体把水堵住，所以它这种自我修复能力是**无二的，清华大学水利水电工程系所作的“XYPEX掺合剂材料自愈抗渗性能试验研究报告”中，XYPEX产品可以12次的自我修复（此仅为测试仪器的极限，从原理上讲可以N次的自我修复），并提高混凝土的抗渗能力。

4、XYPEX涂层不会影响混凝土的呼吸，使混凝土结构能保持干爽、不潮

XYPEX晶体可以阻挡水的渗透，但不会影响混凝土的呼吸，使混凝土结构达到干爽、不潮。

5、XYPEX能增强混凝土耐久性

   XYPEX能耐温、耐湿、耐紫外线、耐辐射、耐氧化

根据美国1981年ASTM C39“抗压强度试验”，和吉林省水利科学研究所“渗入式结晶高效防渗材料XYPEX（赛柏斯）的应用研究试验报告”表明：经过XYPEX处理的试样的抗压强度比未处理的试样提高20%~29%。

XYPEX可以在-32℃～+130℃的持续温度下，在-185℃～+1530℃间歇性温度下保持其作用。湿度大小、紫外线强弱以及氧化作用的大小对XYPEX均无影响。

XYPEX的抗辐射能力，根据美国标准N69-1967，将XYPEX防护涂层的样品，暴露于5.76×104拉德伽马射线下无任何损伤。

6、XYPEX能防止化学腐蚀、防止冻融循环对混凝土的破坏，并对钢筋起保护作用

 根据ASTM C267-77进行的“砂浆对化学物质的阻抗试验”，XYPEX在广泛的范围内不受化学物质（包括弱酸性物质，氯化物和碱性物质）的腐蚀。其耐酸碱程度是：长期接触PH值3.0～11.0；间歇性接触PH值20.～12.0。

       根据美国ASTM C672-76“标定混凝土表面暴露于除冰化学物质的抗剥落能力标准测试法”，和明尼苏达州运输部“评定混凝土表面涂层的方法”所完成的试验，表明XYPEX不仅防水而且防止化学物质、盐类及其它有害物质的入侵。对混凝土构件上小于0.4mm的裂缝可通过结晶体填充、愈合密封，所以它能提高混凝土对钢筋的保护作用，还可防止碱骨料反应（AAR）、动容循环引起的剥落、风化和其它损害，抗冻融循环超过300次。

7、XYPEX是无毒、无公害的产品

        XYPEX得到世界众多国家的卫生、健康和环保部门批准，在国内经北京市疾病预防控制中心根据《生活饮用水卫生规范》“（2001）检测，检验结论为“实际无毒”产品。故可以用于应用水和食品工业用混凝土建筑结构上。

8、XYPEX是在潮湿的混凝土表面上施工，也可先拌入混凝土或水泥砂浆中于结构的施工同步

        XYPEX不要求混凝土表面干燥，而是要求必须潮湿，可以对渗水或出水面立即施工，对新建的或正在建的混凝土结构勿须等它干燥即可使用。也可先拌入混凝土或水泥砂浆中与施工同步使用和同步养护。XYPEX起到加速水泥水化结晶，提高混凝土强度，减少或避免混凝土发生裂缝，从而节省了工期和劳动力。

9、XYPEX处理后还可接受别的涂层

XYPEX处理过的混凝土结构，其表面可以接受油漆、环氧树脂、水泥灰浆、石灰膏、砂浆等材料的涂层。

10、XYPEX施工成本较低，施工方法简单

       XYPEX在施工过程中不需要表面找平的准备工作；对于拐角处、接缝处、边缘处不需要填缝和修整；XYPEX涂层彻底凝固后，不怕碰破、不怕穿刺、不怕撕裂，所以在回填土时或在安装钢筋、金属网等其它材料时不需要防护，施工方法简单，故施工成本低。

一、施工前准备
1．基面检查及处理
 （1）处理混凝土基面缺陷，做到无浮浆,无油污

         旧混凝土,用打磨机处理，新混凝土,辅以稀盐酸处理,高压水冲刷。

（2）对混凝土构件有微细裂纹分大于或小于0.4mm裂缝先进行涂刷或开槽修补处理。

2、基面润湿
用自来水充分湿润处理过的待施工基面．需连续浸润12小时以上，使混凝土充分吃透饱和水。

二、制浆与用量

1．涂刷XYPEX浓缩剂1.0Kg/m2,可达到800um,分2遍完成。

2．XYPEX粉料与干净的水调和（水内要求无盐、无有害成分）．混合时可用电钻或戴上胶皮手套用手搅拌．

3.配合比

涂刷施工：XYPEX：水==5：2（体积比）

喷涂施工：XYPEX：水==5：3（体积比）
4. XYPEX灰浆的调制：

（1）充分搅3—5分钟，使料混和均匀；

（2）从配料搅拌到用完须控制在要在20分钟内，并在未涂刷前不断搅动，

（3）配料一次完成，严禁二次加水

三、工艺流程

若采用XYPEX浓缩剂涂层，则依以下工艺进行:
基面检查 → 基面处理 →  基面润湿 → 制浆 → 涂刷XYPEX灰浆 →养护→检验→ 验收

四、涂刷/喷涂
1．XYPEX大面积作业采用喷涂，局部涂刷时需要**的半硬尼龙刷。
2．须纵横来回涂刷，以保证凹凸处都能涂上．
3．涂第二层时，伺**涂层初凝后手触已干时进行，如**层涂层已干，则应  先喷洒些雾水后再进行第二层的涂刷．

4．在热天，露天施工时，须在早晚进行，防止XYPEX过快干燥影响渗透；切不可盖塑料布。

五、检验

1．检查XYPEX涂层施工，是否均匀，有无漏涂部位，否则需再次补涂。

2．XYPEX涂层施工完后，需检查涂层是否有暴皮现象。如有，先去除暴皮部位，再处理基面，再用XYPEX涂料涂刷．

3．XYPEX涂层的返工处理，返工部位的基面，均需润湿打磨，如发现有干燥现象，则需喷水润湿后（不能有积水），再进行涂层施工。

六、养护

1．必须用自来水，无论涂刷**遍还是第二遍后，养护均要在材料表干后即刻进行，使用喷雾式撒水或无冲击力的小水养护，一定要避免水管直接冲刷涂层。

2要求每天白天喷雾不间断，连续7天以上．

3．养护期间应注意尽量避免磕碰。

七、验收
1．按总量控制方法检查，保证每平方米的平均用量．
2．用观察法检查，涂层要均匀喷刷，禁有漏涂和露底．
3．做好养护，保证养护时间及使用雾水，同时养护期间不得有磕碰．
4．涂层不起皮、不剥落、无裂纹．

5.按相应规范的技术指标检测

• 施工面积 60000平米
• 施工部分 隧道内立墙、拱顶、裂缝
• 完工时间 2007年09月
• 选用材料 浓缩剂 增效剂 堵漏剂 掺合剂
•
