日欣净化HQ25.300.21ZfG8EH油离子交换滤芯

2.技术参数：

单支滤芯能将800L的抗燃油从0.2mgKOH/g降低到0.07mgKOH/g。

使用树脂结构的不同，其热稳定性有所不同。弱碱阴离子树脂适合20～80℃的温度范围，强酸阳离子适合在20～100℃的温度范围。因此油温应控制在80℃以下。

在酸值或电阻率不合格的情况下，强烈建议连续投运离子树脂和真空式滤油机，以获得**佳的处理效果。单支离子树脂过滤器的设计流量为1.5L/min。对于600～1500L的油箱容量。 在酸值或电阻率合格的情况下，可以停运离子树脂，也可安排定期投用，比如：每月安排投用8小时。

3.执行标准：

• 标准名称:《真空净油机性能试验方法》

• 标准名称:《运行中变压器油油质标准》

• 标准名称:《气焊、手工电弧焊及气体保护焊、焊缝坡口基本型式及尺寸》

• 标准名称:《真空净油机技术条件》

• 标准名称:《电气设备通用技术条件》

• 标准名称:《装配通用技术要求》

• 标准名称:《泵可靠性测定试验》

• 标准名称:《金属焊接通用技术规范》

4.应用领域：

1. 机械加工设备：造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化，烟草加工设备及喷涂设备的粉尘回收过滤。
2. 火电及核电：气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化，给水泵、风机及除尘系统的净化。
3. 铁路内燃机及发电机：润滑油及机油的过滤。
4. 纺织：聚脂熔体在拉丝过程中的净化及均匀过滤，空压机的保护过滤，压缩气体的除油除水。
5. 电子及制药：反渗透水、去离子水的予处理过滤，洗净液及葡萄糖的前处理过滤。
6. 冶金：用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
7. 石化：炼油、化工生产过程中的产品及中间产品的分离及回收，液体净化、磁带、光盘及摄影胶片在制造中的净化，油田注井水及天然气除颗粒过滤。
8. 汽车发动机及工程机械：内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。

5.离子交换树脂进行抗燃油处理的技术：

汽轮机电液控制系统（EHC 系统）普遍采用高压抗燃油系统。 磷酸酯以其优良的抗燃性能和化学稳定性成为EHC 系统的工作介质，但其酸度易发生变化而引起抗燃油的老化。抗燃油中局部过热和含水量过高，都会造成抗燃油酸度过高。酸度过高的抗燃油会产生如下后果：1）加速抗燃油的老化；2)产生凝胶状沉淀和固体沉淀，造成伺服阀粘结或卡涩；3)对关键元件如泵、阀等产生腐蚀；4)电阻率下降，导致元件电化学腐蚀；5)泡沫特性劣化。

抗燃油酸度超标后必须及时处理，目前处理抗燃油酸度的方法有：

• 硅藻土（Fuller's Earth）
• 活性氧化铝（Activated Alumina）
• 改性氧化铝（Selexsorb）
• 离子交换树脂（Ion Charge Bonding）

硅藻土： 是**常用的抗燃油处理方法，对处理低酸度的抗燃油才有效果。当酸值超过0.2 后，处理起来就比较困难，往往需要更换几个硅藻土滤芯才能起到效果；当酸值超过0.3 以后，硅藻土就无法处理了。同时，硅藻土会释放出钙、镁和铁等金属离子，金属离子会导致抗燃油电阻率下降。而且这些金属离子与抗燃油中的酸性物质发生反应形成凝胶状的磷酸金属盐，该凝胶状物质会造成伺服阀粘结，引起伺服阀故障，并会使抗燃油的泡沫特性劣化。硅藻土是一种天然土，颗粒尺寸不均，抗燃油流经硅藻土后势必将颗粒状杂质带入到系统中，对抗燃油造成颗粒污染。所以，硅藻土过滤器不适合于长期连续投入运行。

活性氧化铝：处理酸的能力是硅藻土的2.5 倍。活性氧化铝会释放出铝和钠等金属离子，与硅藻土一样失效后容易产生凝胶状的磷酸金属盐，会造成伺服阀粘结。活性氧化铝的颗粒易爆裂成粉末状，这些硬度极高的小颗粒物质很容易进入油中，引起颗粒污染，并容易造成泵、阀类零件磨损。

改性氧化铝：是阿克苏公司专为抗燃油处理研制的产品，其处理酸的能力是硅藻土的2.5 倍。它是人工合成材料，化学成分稳定，颗粒尺寸均一，不会产生泄漏。但改性氧化铝只能处理新的抗燃油，对于已经出现劣化的抗燃油没有处理作用。

离子交换树脂：是**新的抗燃油处理技术，通过吸附作用吸收抗燃油中的酸性物质，其处理酸的能力是硅藻土的7 倍。离子交换树脂可以处理高酸度的抗燃油，并保持抗燃油的酸值水平小于0.08。能提高抗燃油的电阻率，避免产生电化学腐蚀。能快速滤除抗燃油中，由于原来使用的硅藻土过滤器泄漏产生的金属离子（Ca、Mg、Na、Fe），保持系统中的金属离子含量低于10ppm。在除酸过程中不会产生凝胶状的磷酸金属盐，并对已经存在的磷酸金属盐有分解作用，彻底消除对伺服阀产生的影响。离子交换树脂采用球状结构，颗粒尺寸均一，不会产生泄漏。

新乡市日欣净化设备有限公司是专业从事抗燃油处理的公司，其离子交换树脂产品在欧洲和北美地区用于EHC 系统中已经有十几年的历史了，有着超过30,000,000 工作小时的使用经验，在磷酸酯抗燃油的品质控制方面取得了显著的成效，提高了整套控制系统的性能，减少了维护费用和换油成本，取得了巨大的经济效益。

公司的离子交换树脂产品具有如下特点：

1. 除酸能力为强，高于硅藻土700%，高于活性氧化铝和改性氧化铝 250%。并能保持EHC 系统中磷酸酯抗燃油的酸值低于0.08。
2. 不会释放出金属离子，因此不会与磷酸酯发生反应产生凝胶状的磷酸金属盐，不会发生伺服阀粘结故障。
3. 通过吸附作用而不是中和作用处理抗燃油中的酸性物质，处理过程中不会产生水分，因此不需要真空脱水。
4. 抗燃油在滤芯内部沿轴向方向流动，与介质有长的接触时间，保证处理效果。
5. 用过的离子交换树脂滤芯可由厂家再生处理，不会对环境造成污染。
6. 离子交换树脂产品以滤芯的形式在市场上销售，滤芯的规格尺寸与硅藻土相同，可以直接升级替代原EHC 系统中使用的除酸滤芯。
7. 采用球状离子交换树脂，颗粒均匀不会产生泄漏，不会对抗燃油造成颗粒污染。
8. 全不锈钢结构，工作压力可达1.0MPa，不会破裂，不会产生污染。
9. 提高磷酸酯抗燃油的电阻率，避免元件发生电化学腐蚀。
10. 能滤除磷酸酯抗燃油中由于使用硅藻土过滤器而产生的金属离子（Ca、Mg、Na、Fe）。并保持抗燃油中的各种金属离子含量低于10ppm。
11. 可以大量节约换油的成本，油的消耗量减少80％以上。

对于国内常用的EHC 系统，该滤芯的工作流量不大于4L/min，使用寿命约为1～2 年。使用时可以根据抗燃油的性能指标进行投运，也可以连续投运。



6.配套设备：

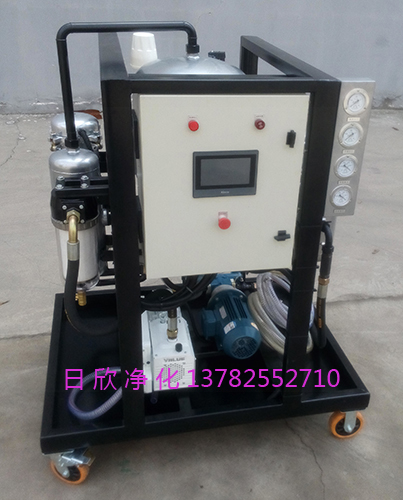

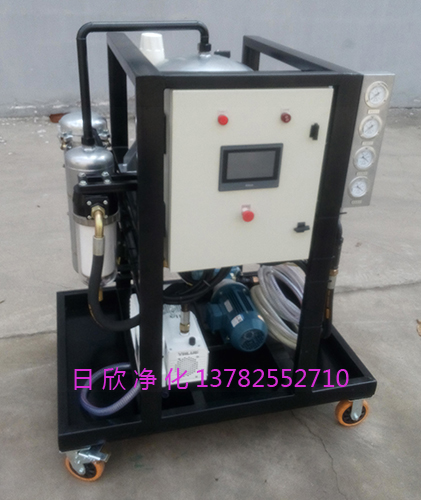

高效真空滤油机 ZLYC系列

高效真空滤油机主要功能：●脱水●脱气●去除机械杂质    与再生装置并联还可：●除酸●脱色●提高绝缘强度
性能特点
真空系统：
    由真空罐、真空泵、冷凝罐、积液罐、补气系统组成。采用优化结构设计，极大地增加了油液在真空系统中的表面积，并**大限度地延长了油液在真空系统中的行程。使油中的水分和气体得到充分溢出。 本机采用先进的消沫系统，使滤油机在工作时绝不会出现同类产品普遍出现的喷油现象。
过滤系统：
    采用三级过滤，吸油口粗过滤器保护油泵并延长主过滤器的使用寿命。泵后设有两级精过滤器，使油液快速达到很高的清洁度。滤材采用特种渐变孔径玻璃纤维材料，可分层过滤不同粒径的颗粒，极大地提高了滤芯的使用寿命。具有完善的滤芯结构，可有效降低滤材的表面流速，获得稳定的过滤精度。
加热系统：
    采用分段逐级加热，表面热负荷小于1.0W/cm2，不会过热引起油液变质。油温可在0～100℃任意调节，自动控制，并设有保护装置，当进油量过少时自动停止工作，避免干烧引起加热器的损坏。
自动控制系统：
    本机采用变频器、液位变送器、温度传感仪、真空度传感仪等一系列自动控制仪表采集设备运行的各种信息，交由中心处理器进行处理，自动控制整台设备的运行并监视设备的运行状况。本机带有各种保护装置（过载保护、过压保护、相序保护、异常运行停机保护），可确保设备安全运行。
整机结构：
    整机一体化桥架结构，减小了体积。采用整体可拆卸油槽，保证地面无油作业，减少环境污染。
有移动式、固定式、全封闭式、车载式等多种型号可供选择。
备   注
采用三级过滤系统，
一级真空脱水系统
