WS2815断点续传 内置IC12V单点单控幻彩灯珠

发布时间 2017-07-05 21:20:51

产品描述

主要适用范围 玩具、工艺品、灯带
类型 5050SMD灯珠
光源功率 0.3 W
电压 其他
额定功率 0.3 W
额定电压 5 V
平均使用寿命 30000 H

    WS2815智能外控集成LED光源

主要特点

● 控制电路与RGB芯片集成在一个5050封装的元器件中,构成一个完整的外控像素点。

● 12V供电电压,有效降低整个像素点的工作电流,降低线路板压降,**大限度

保证像素点在很远距离传输时达到良好的混光一致性。

● 内置信号整形电路,任何一个像素点收到信号后经过波形整形再输出,保证线路波形畸变不会累加。

● 每个像素点的三基色颜色可实现256级亮度显示,完成16777216种颜色的全真色彩显示。

● 端口扫描频率2KHz/s。

● 串行级联接口,能通过一根信号线完成数据的接收与解码。

● 断点续传,额外增加一路信号线,实现双路信号传输,在单个像素点损坏的情况下,不影响整体显示效果

● 任意两点传传输距离在不超过5米时无需增加任何电路。

● 当刷新速率30帧/秒时,级联数不小于1024点。

● 数据发送速度可达800Kbps。

● 光的颜色高度一致,性价比高。


主要应用领域

● LED全彩发光字灯串,LED全彩软灯条硬灯条,LED护栏管。

● LED点光源,LED像素屏,LED异形屏。

556524



产品概述

WS2815-MINI是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同,

每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路、高精度的内部振荡器和高精度恒流控制模块,有效保证了像素点光的颜色高度一致。实现双路信号传输,在单个像素点损坏的情况下,不影响整体色彩的显示。

数据协议采用单线归零码的通讯方式,像素点在上电复位以后,DIN端接受从控制器传输过来的数据,**送过来的24bit数据被**个像素点提取后,送到像素点内部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少24bit。像素点采用自动整形转发技术,使得该像素点的级联个数不受信号传送的限制,仅仅受限信号传输速度要求。

BIN端接收到数据信号吞噬24bit数据后,和DIN端数据比较,若DIN端无信号,BIN端有接收到信号,切换到BIN端接收输入信号,确保其中一个IC的损坏不会影响信号的级联传输,控制IC保持在BIN端口接收状态,直到断电后的下次开机重新确认。

高达 2KHZ的端口扫描频率,在高清摄像头的捕捉下都不会出现闪烁现象,非常适合高速移动产品的使用。

300us以上的RESET时间,出现中断也不会引起误复位,可以支持更低频率,价格便宜的MCU。

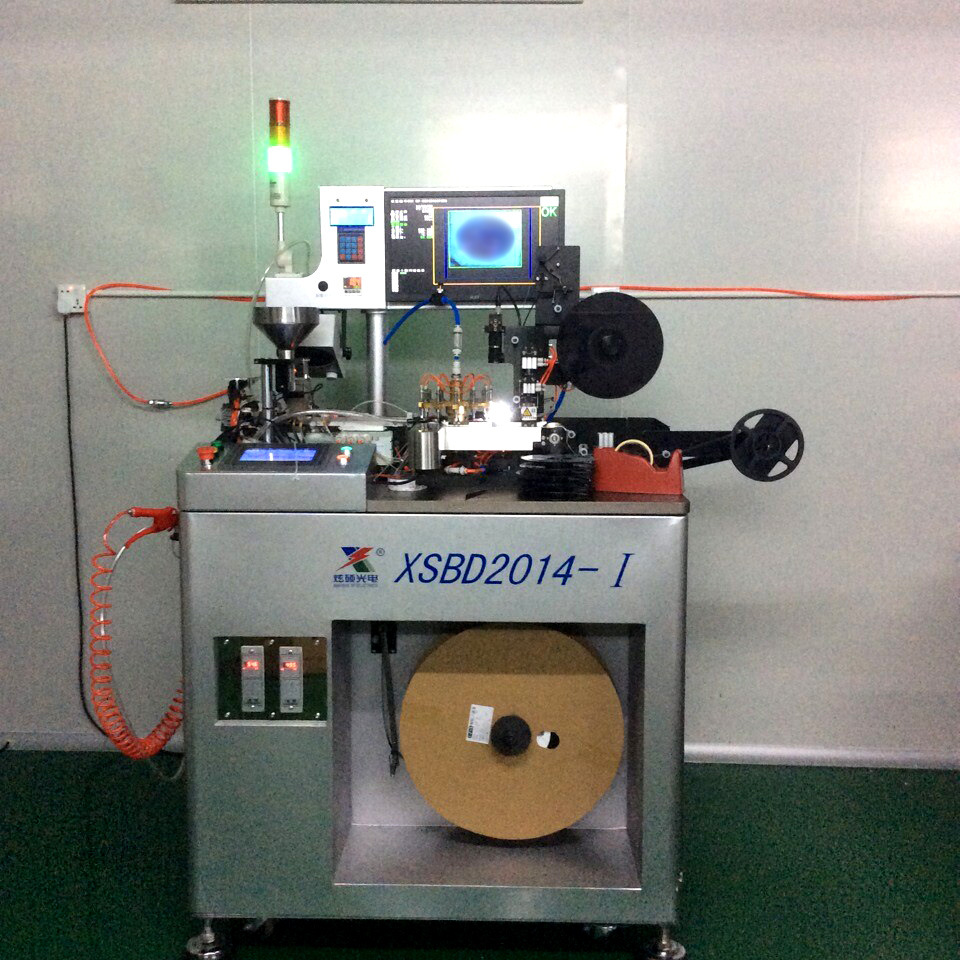

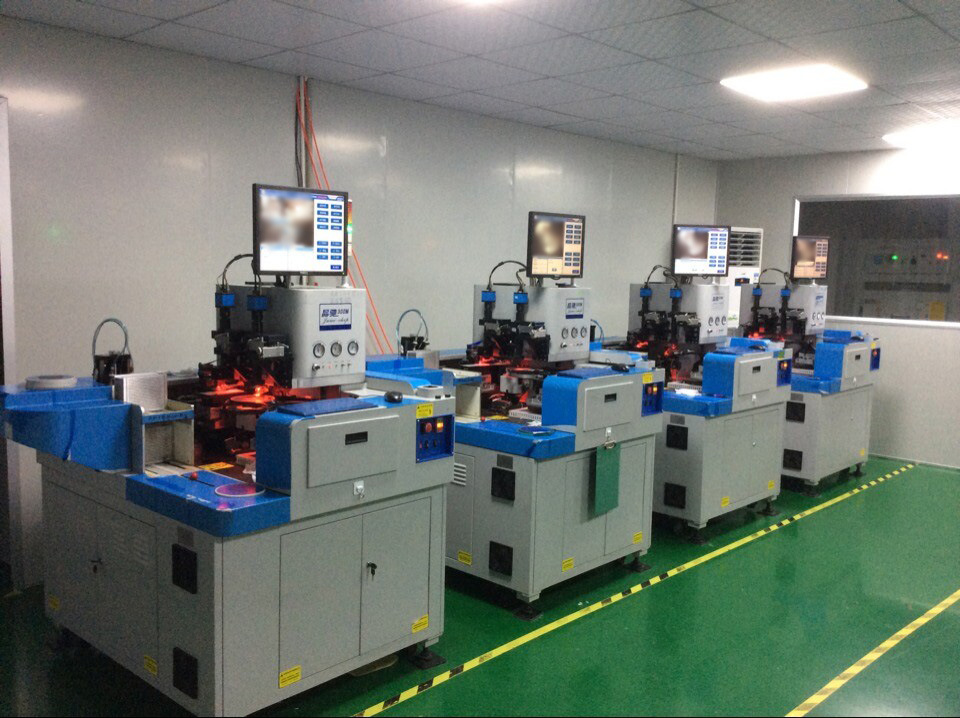

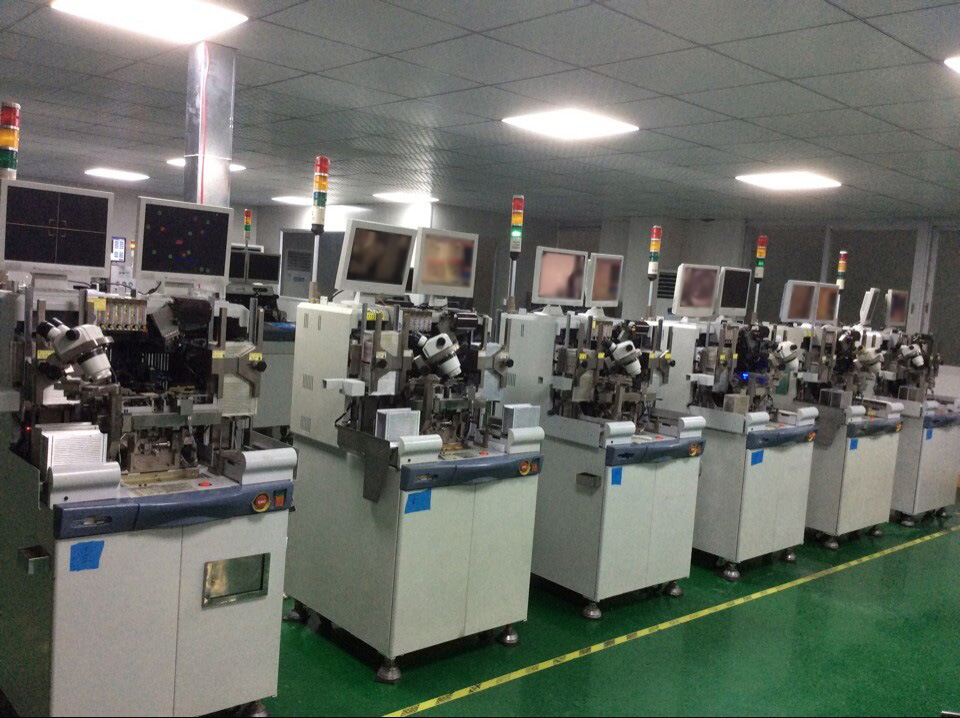

工厂图片





QQ图片20140922161051


QQ图片20140922161103


QQ图片20140922161113
