后扩底锚栓**钻头

发布时间 2021-03-16 22:24:55

产品描述

规格 直径*全部18*220
名称 后扩底锚栓专用钻头
材质 硬质合金
适用范围 幕墙扩底锚栓
钻石 型号 M18 类别 扩孔钻
材质 硬质合金 刃径 4(mm) 刃长 20(mm)
全长 220(mm) 柄径 16(mm) 是否进口
是否标准件 非标准件 加工定制 规格(直径*全长) 18*220



幕墙后扩底机械锚栓扩孔钻头,扩孔精度高,操作简单实用,完全机械传动,自动复位控制,可控制扩孔直径。扩孔钻头头部,设金刚石耐磨层,对混凝土孔径不规则自动修复,提供了**优质的后扩孔锚栓安装工具, 有效提高了幕墙锚栓的安装效率。







HS后扩底锚栓:用冲击钻在混凝土基材钻完孔后,再用扩孔钻头在孔的底部进行扩孔,安装时将锚栓体插入孔中,用(**敲击工具)套管连接锚栓,用榔头敲击套管,锚栓套头部逐渐胀开,与扩孔后的型腔形成机械自锁机构,没有膨胀应力。



HS后扩底锚栓结构:由紧固螺母(或锥度螺杆)、开口胀套、连接套管、垫片、紧固螺母、通丝螺杆(或螺栓)组成。材质根据不同使用要求一般为优质碳钢、合金钢(在潮湿工作环境使用须加密封橡胶圈,表面热镀锌或达克罗处理)或不A4锈钢加工制造。



HS后扩底锚栓应用领域:产品设计符合JG160-2004《混凝土用膨胀锚栓、扩孔型锚栓》行业标准,经国家建筑材料测试中心检测合格。

该产品广泛适用于各种重型设备、管道悬挂支架、隧道电气安装锚固系统、结构加固、幕墙龙骨锚固等领域,其产品具有锚固强度高、抗剪切力、没有膨胀应力、安全可靠等优点。适用于各种动、重荷载和混凝土裂缝区域工作环境和小边距、。同时可按客户需求设计加工各种结构锚固系统特殊规格型号。

产品特征:

1、后扩底锚栓锚固强度高,更安全,性能优越

2、各项技术指标达到JG160-2004标准要求

3、适用于动静荷载安装区域环境

4、抗震性能优越

5、锚栓作用时几乎无膨胀应力,可进行较小边间距的经济型锚固

6、安装完毕即可承受**大的设计荷载,无需等待时间(与化学锚栓相比)。



  :螺杆5.8/8.8级,材质为碳钢或不锈钢。

表面处理:镀锌≥5;,潮湿环境做防腐处理,表面热寖锌或达克罗处理

安装形式:

(1)穿透式安装

1、确定有效锚固深度,用钻头在混凝土基材上打孔

2、打完孔后用气泵或手动气筒清理干净孔中的灰尘和沙粒

3、根据后扩孔锚栓规格,用冲击钻头进行打孔,孔深为有效深度。

4、使用**冲击电锤连接扩孔钻头,插入空中。

5、将定位套调至预定刻度值,设定扩孔钻头扩孔直径,扩孔刀头部受压力作用逐渐张开,当定位套沿轴向达到设定位移值时,表明型腔孔已扩完。卸下扩孔钻头,将锚栓穿过连接件插入混凝土孔内,用榔头敲击锚栓套管,锚栓头部完全张开时,再将垫片,螺母安装好,采用扭矩扳手按照设计值拧紧达到设计值时,即安装完。

(2)预置式安装

1、确定有效锚固深度,用钻头在混凝土基材上打孔

2、打完孔后用气泵或手动气筒清理干净孔中的灰尘和沙粒

3、根据后切扩孔锚栓规格,用冲击钻头进行打孔,孔深为有效深度。

4、使用**冲击电锤连接扩孔钻头,插入空中。

5、将定位套调至预定刻度值,设定扩孔钻头扩孔直径,扩孔刀头部受压力作用逐渐张开,当定位套沿轴向达到设定位移值时,表明型腔孔已扩完。卸下扩孔钻头,将锚栓插入混凝土孔内,用榔头敲击锚栓套管,锚栓头部完全张开时,放上连接件再将垫片,螺母安装好,采用扭矩扳手按照设计值拧紧达到设计值时,即安装完

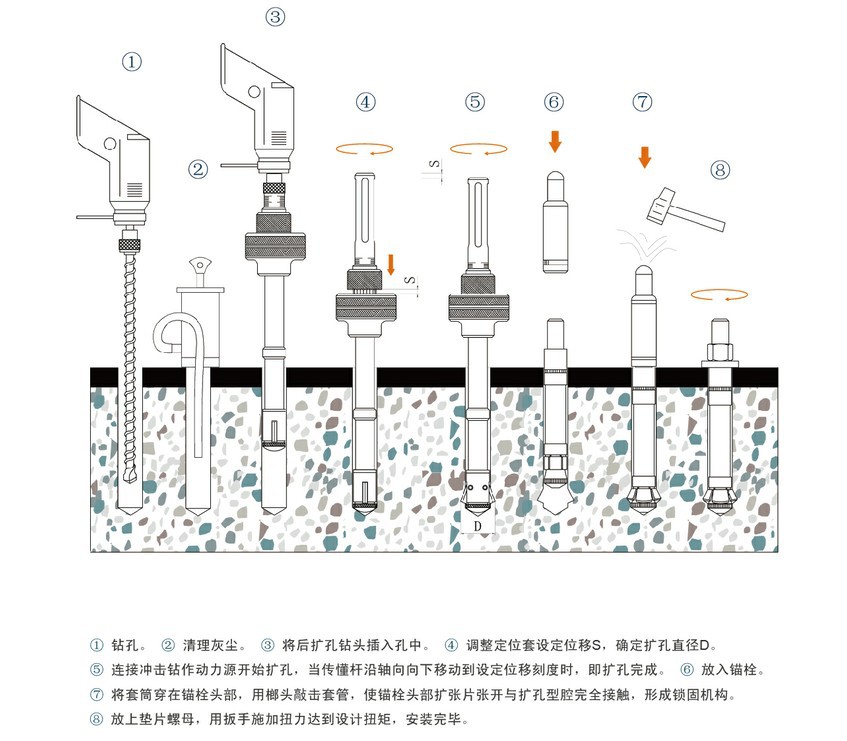

安装示意图:

扩孔流程图








后扩底
