H42W型不锈钢底阀

发布时间 2019-12-05 10:16:51

产品描述

H42W型不锈钢底阀产品图片：

alt

H42W型不锈钢底阀产品概述：

不锈钢底阀,不锈钢止回阀,不锈钢水泵底阀
H42W型不锈钢底阀一般安装在水泵水下吸管的底端，是一种节约能源的阀门。限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水品和加强筋，起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用。口径有单瓣、双瓣、多瓣型。底阀由阀体、阀瓣、阀盖、衬套、密封圈等零部件组成，在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。

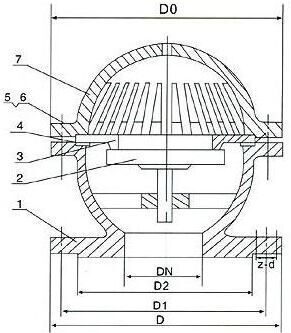

H42W型不锈钢底阀连接尺寸图：

alt

型号	公称压力 DN（mm）	尺寸（mm）								重量kg
型号	公称压力 DN（mm）	D	D1	D2	b-f	Z-фd	D0	H0	h	重量kg
H42W-2.5	50	140	110	90	16-3	4-14	132	17	135	3.6
	65	160	130	110	16-3	4-14	167	25	175	6
	80	165	150	125	18-3	4-18	196	32	190	8
	100	205	170	145	18-3	4-18	243	40	225	13.5
	125	235	200	175	20-3	8-18	274	43	270	18
	150	260	225	200	20-3	8-18	311	58	303	23.5
	200	315	280	255	22-2	8-18	402	65	380	45
	250	370	335	310	24-3	12-18	458	84	500	75
	300	435	395	362	24-4	12-23	515	90	540	110
	350	485	445	412	26-4	12-23	600	130	600	164
	400	535	495	462	28-4	16-23	650	160	710	200

H42W型不锈钢底阀性能参数：

型号	公称压力	试验压力		工作温度	适用介质
		强度	密封
H42W-2.5 H12W-2.5	0.25	0.4	0.28	≤100	水、酸

H42W型不锈钢底阀性能规范：
　　公称压力：PN0.25MPa
　　公称通径：DN15～DN350
　　适用介质：水、油、及非腐蚀性介质
　　执行标准：Q/12 NJ3583-2001
　　试验标准：GB/T13927-1992
H42W型不锈钢底阀用途：
H42W不锈钢底阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备等领域。
