HDH47X蝶式缓冲止回阀

发布时间 2019-12-05 10:17:09

产品描述

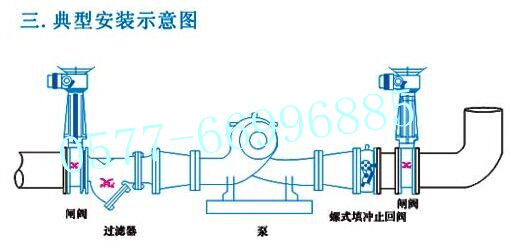

HDH47X蝶式缓冲止回阀安装示意图：

alt

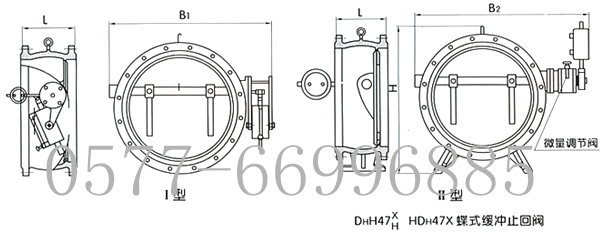

HDH47X蝶式缓冲止回阀主要外形尺寸：(法兰连接尺寸：PN10、16、25按JB/T78-94标准)：

alt

公称通径 DN(mm)	尺寸(mm)
公称通径 DN(mm)	L	H	B1	B2
200	230	550	540	600
250	250	630	600	700
300	270	690	650	740
350	290	780	710	800
400	310	860	770	870
450	330	910	830	920
500	350	980	900	1000

公称通径 DN(mm)	尺寸(mm)
公称通径 DN(mm)	L	H	B1	B2
600	390	1070	1090	1250
700	430	1220	1200	1360
800	470	1320	1320	1480
900	510	1430	1420	1580
1000	550	1550	1550	1700
1200	630	1800	1780	1950
1400	710	1980	2000	2175

HDH47X蝶式缓冲止回阀主要零件材料明细表：

序号	零件名称	材料
1	阀体	灰铸铁、球墨铸铁、铸钢
2	蝶板	铸钢、球墨铸铁
3	密封圈	丁腈橡胶、三元乙丙
4	阀杆	不锈钢
5	填料	石墨/PTFE

HDH47X蝶式缓冲止回阀压力试验：

公称压力 PN(MPa)	强度试验	水密封/上密封试验	气密封试验
公称压力 PN(MPa)	1.5* PN(MPa)	1.1* PN(MPa)	0.5-0.7(MPa)
1.0	1.5	1.1	0.6 MPa
1.6	2.4	1.8
2.5	3.8	2.8

HDH47X蝶式缓冲止回阀主要技术参数：

公称压力：1.0～2.5MPa	工作温度:0～80℃	法兰标准:GB/T17241.6 GB9113
公称通径：200～1400mm	适用介质:水、污水、海水等	试验标准:GB/T13927 API598

HDH47X蝶式缓冲止回阀产品概述：
永嘉县海坦泵阀公司生产的H47X\H47H\HH47X\HH47H\H47XF\HDH47X型碟式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处，防止官网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀门主要由阀体、阀瓣、缓冲装置和微量调节阀装成。该产品具有机构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的**佳产品。
