锻钢固定式球阀Q47F球阀系列

发布时间 2019-12-05 10:17:32

产品描述

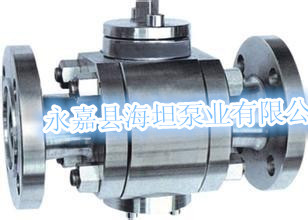

Q47F锻钢固定式球阀产品图片:

alt

Q47F锻钢固定式球阀设计特点:
    Q47F锻钢固定式球阀主要的设计特点有:全径/缩径;90度定位和带锁结构;特殊形式的“Y”头手柄;防火和防静电设计,一对相向的蝶形弹簧;防吹出阀杆;阀杆中部双重密封结构;螺栓、螺纹垫片密封阀盖。
    阀门的安装与其他机械设备安装一样,有一个安装姿态问题,阀门安装正确姿态应是内部结构型式符合介质的流向,安装姿态符合阀门结构型式的特定要求和操作要求。另外,正确姿态含有整齐划一,美观大方之感,它是现代艺术造型中,技术性与艺术性两者有机的结合。

Q47F锻钢固定式球阀主要零部件材质:



零件名称
材料
材料代号
阀体 阀盖
WCB
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
球体
2Cr13
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆
2Cr13
316L
1Cr18Ni9Ti(304)
1Cr18Ni12Mo2Ti(316)
阀座密封面
PTFE、碳素纤维+PTFE、对位聚苯
螺柱 螺母
35 35CrMoA(B7) 45(2H)
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料
V型PTFE、柔性石墨



Q47F锻钢固定式球阀主要性能规范:



试验压力(Mpa)
公称压力(Mpa)
压力级(Class)
1.6
2.5
4.0
6.4
10.0
16.0
25.0
150
300
400
600
900
1500
强度试验
2.4
3.8
6.0
9.6
15.0
24
37.5
3.1
7.8
10.2
15.3
23.1
38.4
密封试验
1.8
2.8
4.4
7.0
11.0
17.6
27.5
2.2
5.6
7.5
11.2
16.8
28.1
气密试验
0.5-0.7
工作温度
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质
C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )



Q47F锻钢固定式球阀特点及执行标准

1、设计、制造 按API 6 D;
    2、结构长度按ANSI BI6.10;
    3、连接法兰:ANSI BI6.5MSS-SP44;
    4、阀门检查和试验按API STD.598;
    5、承插端符合ASME B16.11;
    6、螺纹连接端(NPT)符合ANSI/ASME B1.20.1

Q47F锻钢固定式球阀产品概述:
锻钢固定球阀,手动锻钢球阀,锻钢法兰球阀
Q47F锻钢固定式球阀系三分体式连接锻钢固定球阀,是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到**小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点。球阀适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
