用途
LW8万能转换开关适用于电路中转换电气控制线路和电气测量仪表，也可直接控制电动机。
产品型号及其含义
主令控制用转换开关的型号及其含义
特殊代号：TH表示湿热产品
面板形状：方形不表示，Y表示圆形 |
直接控制电动机用转换开关的型号及其含义
用途代号：Q-直接起动，N-可逆转换
S-双速电动机变速 |
主要技术参数
|
型号规格
|
LW8D-10
|
LW8D-20
|
|
约定发热电流lth
|
A
|
10
|
20
|
|
额定工作电压Ue
|
V
|
240
|
250
|
380
|
240
|
250
|
380
|
|
额定工作电流le
|
|
|
|
|
|
|
|
|
AC-15
|
A
|
1.60
|
|
0.95
|
4.60
|
|
2.60
|
|
AC-3
|
A
|
|
|
5.00
|
|
|
12
|
|
DC-13
|
A
|
|
0.14
|
|
|
0.27
|
|
机械寿命和电寿命
机械寿命：0.3×106次，操作频率为120 次/小时。
电寿命：AC-15时为0.1×106次，操作频率为300 次/小时。
DC-13时为 0.1×106次，操作频率为300次/小时。
外形尺寸和安装尺寸

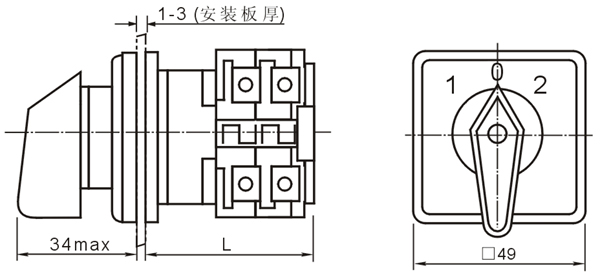

方型面板外形尺寸

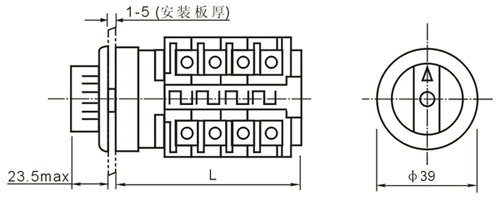

圆型面板外形尺寸
| |
 |
|
型号规格
|
L(mm)
|
|
方型面板
|
圆型面板
|
|
LW8D-10
|
22+10n
|
13+10n
|
|
LW8D-20
|
22+13n
|
35+13n
|
|

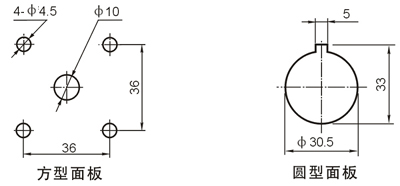

| 安装尺寸 |
 |
|
|
|
|
