单串口联网模块，232串口转网络
发布时间 2017-04-21 11:37:35
产品描述
单串口联网模块在机房中的使用，232串口转网络
使用C2000取代终端服务器方案.
C2000介绍
C2000 N1SS是一台可以将RS-232信号和网络信号相互转换的设备.提供标准的网络接口及协议.采用双看门狗设计,不死机,性能稳定,不丢包.防雷电及共地干扰.
应用
管理员可以在全球的任何一个角落通过网络用控制台很方便地监测和控制路由器、交换机等网络设备.
将转换器的RS232串口和我们的配置线相连,配置线的一端与网络设备的console口相连如图4:
单串口联网模块在机房中的使用，232串口转网络
特点：
→具有TCP Server、TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；
→用户基于网络软件，不需要做任何修改就可以与C2000 N2S1通讯；
→通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与C2000 N2S1通讯；
→对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件；
→通过浏览器、设置软件或设置动态库进行参数修改设置；
→支持DNS域名解析功能；
→低功耗设计，无需散热装置；
→看门狗设计，稳定性高；
→电源具有良好的过流过压、防反接保护功能。
|
系统 |
CPU |
32-bit ARM |
|
RAM |
64KB |
|
|
Flash |
256KB |
|
|
LAN |
以太网 |
10/100Mbps |
|
保护 |
内置1.5KV电磁隔离保护 |
|
|
串口接口 |
串口 |
RS232 |
|
串口数量 |
1个 |
|
|
信号 |
RS232：TXD，RXD，RTS，CTS，GND |
|
|
串口通讯参数
|
校验 |
None，Even，Odd，Mark，Space |
|
数据位 |
6、7、8 |
|
|
停止位 |
1，2 |
|
|
流量控制 |
RTS/CTS，XON/XOFF，None |
|
|
速率 |
300bps至115200bps |
|
|
软件特点 |
协议 |
ARP，IP，ICMP，TCP，UDP，DHCP，HTTP，DNS |
|
操作模式 |
TCP Server，TCP Client，UDP，虚拟串口，点对点连接 |
|
|
设定 |
C2000设置程序，Web浏览器，设置动态库、串口设置（可选） |
|
|
提供软件 |
虚拟串口软件、C2000设置程序、串口调试工具、网络测试程序、EDSockServer.OCX和EDSockServer.DLL、设置动态库以及VB、VC、BC、Delphi的示例代码 |
|
|
驱动支持 |
Windows 98/ME/2000/XP/2003/Vista/Windows 7 32位 |
|
|
电源需求 |
电压 |
9~24VDC（推荐12VDC） |
|
电流 |
< 200mA |
|
|
工作环境 |
操作温度、湿度 |
-25℃~85℃，5~95%RH不凝露 |
|
存储温度、湿度 |
-60℃~125℃，5~95%RH不凝露 |
|
|
外观 |
尺寸 |
99×65×25.5mm |

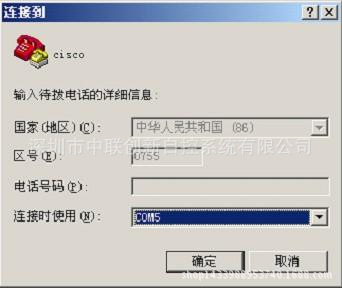

通过C2000 N1SS配套的软件设置好转换器比如IP地址和串口参数等.并在我们实施管理的电脑上虚拟出一个串口(也可直接连IP),比如下图5中所虚拟的com5,这样就可以通过这个虚拟串口获取远程网络设备的console口权限了.如图5：
单串口联网模块在机房中的使用，232串口转网络
