扬州GN30旋转开关GN30-12_GN30-24
发布时间 2019-07-29 09:20:48
产品描述
GN30-10、20KV户内隔离开关。GN30-24，GN30-12/630A、GN30-12/1250A、GN30-12/1600A、GN30-12/2000A、GN30-12/2500A、GN30-12/3150A、GN30-12/4000A，GN30-12(D)、GN30-24(D)户内高压旋转式隔离开关为额定电压1020kV三相交流50Hz的户内装置。适用于箱式金属封闭固定开关柜，可使开关柜结构紧凑、合理、简单、安全可靠性高。用于有电压无负荷的情况下分合电路之用。隔离开关采用JSXGN-12型可联锁操作机构传动，绝缘部分全部采用大爬距瓷绝缘子，安全可靠。触头采用片状触指，线状接触，降低了操作力并增加了转动灵活性。
结构特点：GN30-12/24型分平装型、穿墙型、平装接地型、穿墙接地型，接地型又分动触头侧接地、静触头侧接地和动静触头双接地等。额定电流从400~4000A。配用CS62型、JSXGN10型手动操作机构，也可选电动操作机构。（注：C-表示穿墙型）
GN30-12(D)户内高压旋转式隔离开关为额定电压12kV三相交流50Hz的户内装置。适用于箱式金属封闭固定开关柜，可使开关柜结构紧凑、合理、简单、安全可靠性高。用于有电压无负荷的情况下分合电路之用。隔离开关采用JSXGN-12型可联锁操作机构传动，绝缘部分全部采用大爬距瓷绝缘子，安全可靠。触头采用片状触指，线状接触，降低了操作力并增加了转动灵活性。
结构特点：GN30-12型分平装型、穿墙型、平装接地型、穿墙接地型，接地型又分动触头侧接地、静触头侧接地和动静触头双接地等。额定电流从400—4000A。配用CS6—2型、JSXGN—10型手动操作机构，也
可选电动操作机构。
使用环境条件：
+ 海拔：1000～value="3000" unitname="m" w:st="on" style="margin:
0px; padding: 0px; ">3000m；
+ 周围空气温度：上限+value="40" unitname="℃" w:st="on" style="margin: 0px;
padding: 0px; ">40℃，下限value="10"
unitname="℃" w:st="on" style="margin: 0px; padding: 0px;
">-10℃；
+ 周围环境相对湿度：日平均值不大于95%，月平均值不大于90%；
+ 地震烈度不超过8度；
+ 无严重灰尘、化学腐蚀性和物质的场所；
+ 无经常性剧烈振动场所。 JS系列联锁操作机构（点击）
主要技术参数
| 额定电压/KV | 额定电流/A | 4S额定短时耐受电流/KA | 额定峰值耐受电流/KA | 1min工频耐压/KV | 雷电冲击耐压/KV |
| 12 | 630 | 20 | 50 | 42 | 75 |
| 1000 | 31.5 | 80 | |||
| 1250 | 40 | 100 | |||
| 2000 | 50 | 125 | |||
| 3150 | 40 50 | 100 125 | |||
| 4000 | 50 | 125 |
产品规格及外形尺寸图（欢迎来电索取，注：海拔为3000m、4000m的安装图欢迎来电索取）
|
型号
|
外形及安装图
|
|
GN30-12/630A~1250A旋转式上隔离开关（点接触）
|
图9（点击）
|
|
GN30-12/630A~1250A旋转式下隔离开关（点接触）
|
图10（点击）
|
|
GN30-12/630A~1250A旋转式旁路隔离开关（点接触）
|
图1（点击）
|
|
GN30-12D/630A~1250A旋转式上隔离开关（点接触）
|
图2（点击）
|
|
GN30-12/1600A户内隔离开关（线接触）
|
图3（点击）
|
|
GN30-12D/1600A户内隔离开关（线接触）
|
图4（点击）
|
|
GN30-12/2000~3150A隔离开关（线接触）
|
图5（点击）
|
|
GN30-12D/200~3150A隔离开关（线接触）
|
图6（点击）
|
|
GN30-12/4000A旋转式隔离开关
|
图7（点击）
|
|

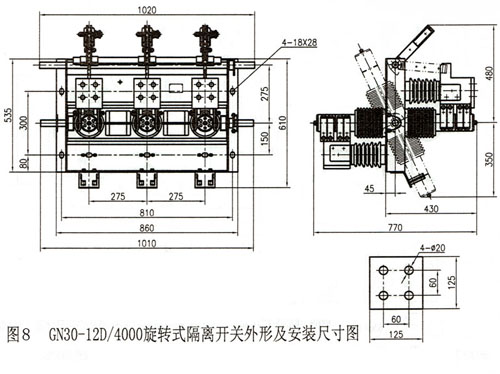

GN30-12D/4000A旋转式隔离开关
|
图8（点击）
|
|
型号--------高海拔地区使用（3000m、4000m）
|
外形及安装图
|
|
GN30-12/630A~1250A旋转式上隔离开关（点接触 海拔3000m）
|
图11（点击）
|
|
GN30-12/630A~1250A旋转式下隔离开关（点接触 海拔3000m）
|
图12（点击）
|
|
GN30-12/630A~1250A旋转式旁路隔离开关（点接触 海拔3000m）
|
图13（点击）
|
|
GN30-12D/630~1250带接地开关的旋转式上隔离开关（点接触 海拔3000m）
|
图14（点击）
|
|
GN30-12/2000~3150A户内隔离开关（线接触 海拔3000m）
|
图15（点击）
|
|
GN30-12D/2000~3150A户内隔离开关（线接触 海拔3000m）
|
图16（点击）
|
|
GN30-12/2000~3150A旋转式上隔离开关（点接触 海拔4000m）
|
图17（点击）
|
|
GN30-12/630A~1250A旋转式下隔离开关（点接触 海拔4000m）
|
图18（点击）
|
外形及安装尺寸
GN30配电动机构（分体图）
GN30-12、GN30-24系列户内旋转式电动隔离开关，10kV旋转式电动隔离开关，20kV旋转式电动隔离开关，扬州飞珠电动隔离开关。
