422转网络,串口透传模块,多串口联网
发布时间 2017-04-21 11:37:35
产品描述
电信机房远程网络设备管理方案
C2000 N220 422转网络,串口透传模块,多串口联网在机房监控系统的运用：
远程网络设备管理是指网络工程师不在通信机房,就可以对网络设备进行管理.对网络设备的管理不再受到地域的限制,凡是网络普及到的任何地方都可以是网络工程师实现网络设备管理的地方.
422转网络,串口透传模块,多串口联网技术参数：
特点：
→采用ARM7处理器+RTOS，具有更强大的实时处理能力；
→具有TCP Server、TCP Client、UDP、虚拟串口、点对点连接等5种操作模式 ；
→用户基于网络的软件。不需要做任何修改就可以与C2000 N220通讯；
→通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与C2000 N220通讯；
→对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件；
→通过浏览器、设置软件或设置动态库进行参数修改设置；
→支持DNS域名解析功能；
→低功耗设计，无需散热装置；
→看门狗设计，稳定性高；
→电源具有良好的过流过压、防反接保护功能。
|
系统 |
CPU |
32-bit ARM |
|
RAM |
64KB |
|
|
Flash |
256KB |
|
|
LAN |
以太网 |
10/100Mbps自适应，RJ45 |
|
保护 |
内置1.5KV电磁隔离保护 |
|
|
串口接口 |
串口数量 |
2个 |
|
串口协议 |
2个RS232/485/422 |
|
|
串口通讯参数
|
校验 |
None，Even，Odd，Mark，Space |
|
数据位 |
6，7，8 |
|
|
停止位 |
1、2 |
|
|
流量控制 |
RTS/CTS，XON/XOFF，None |
|
|
速率 |
300bps至115200bps |
|
|
软件特点 |
协议 |
ARP，IP，ICMP，TCP，UDP，DHCP，HTTP，DNS |
|
操作模式 |
TCP Server，TCP Client，UDP，虚拟串口，点对点连接 |
|
|
设定 |
C2000设置程序，Web浏览器，设置动态库、串口设置（可选） |
|
|
提供软件 |
虚拟串口软件、C2000设置程序、串口调试工具、网络测试程序、EDSockServer.OCX和EDSockServer.DLL、设置动态库以及VB、VC、BC、Delphi的示例代码 |
|
|
驱动支持 |
Windows 98/ME/2000/XP/2003/Vista /Windows 7 32位 |
|
|
电源需求 |
电压 |
9~24VDC（推荐12VDC） |
|
电流 |
< 200mA |
|
|
工作环境 |
操作温度、湿度 |
-25℃~85℃，5~95%RH不凝露 |
|
存储温度、湿度 |
-60℃~125℃，5~95%RH不凝露 |
|
|
外观 |
尺寸 |
121×85×25.5mm |
2.实现方案

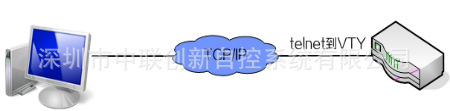

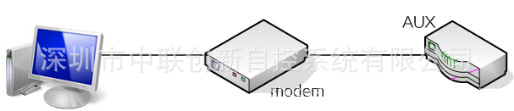

目前所常见到的对网络设备进行远程管理的方法是通过在网络设备上配置一个telnet用户(华为,华三等设备)和使用虚拟终端接口vty(cisco设备),如图1;或者使用aux等进行配置.这样的用户权限有限,很多高级的操作不能进行.
