应变式拉压力测量传感器
发布时间 2017-10-27 10:22:24
产品描述

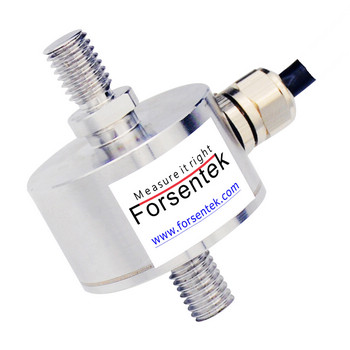

应变式拉压力测量传感器
拉压双向力测量传感器FL34采用不锈钢材质，M8外螺纹设计，易安装，应变式技术，模拟信号输出，精度高，拉压双向测力，适合轴向力测量，广泛应用于料斗秤，压装力测量，焊接力检测，夹力测量，自动化设备，工业控制系统，力学实验及研究领域

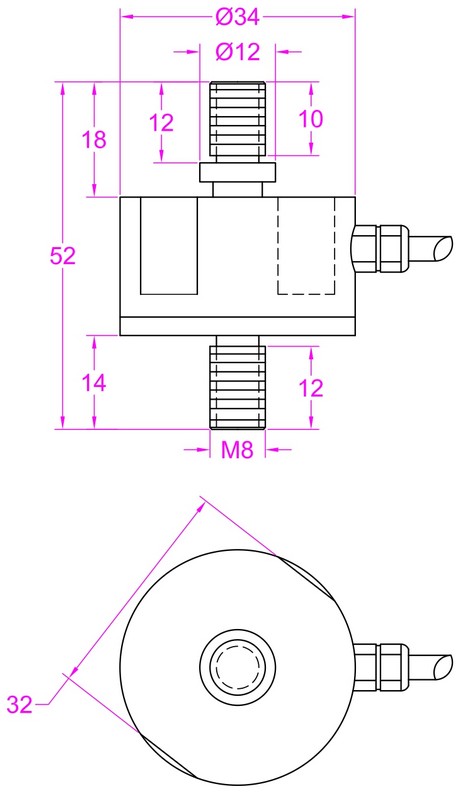

外形图
参数表
|
量程 |
100kg 200kg 300kg 500kg |
|
供电电压 |
5-15V |
|
灵敏度系数 |
1.5±10%mV/V |
|
零点输出 |
±2% R.O. |
|
非线性 |
±0.3% R.O. |
|
滞后 |
±0.3% R.O. |
|
非重复性 |
±0.1% R.O. |
|
蠕变（30min） |
±0.1% R.O. |
|
安全过载 |
150% F.S. |
|
极限过载 |
200% F.S. |
|
温度补偿范围 |
-10...+40℃ |
|
使用温度范围 |
-20...+60℃ |
|
零点温度漂移 |
±0.01% R.O./℃ |
|
灵敏度温度漂移 |
±0.01% R.O./℃ |
|
输入阻抗 |
385±30 欧姆 |
|
输出阻抗 |
350±5 欧姆 |
|
绝缘阻抗 |
>5000M 欧姆 |
|
防护等级 |
IP66 |
|
导线 |
4*1500mm |
|
接线 |
红－－电源正 黑－－电源负 绿－－信号正 白－－信号负 |
传感器输出信号=灵敏度*供电电压*力/量程
基于电阻应变计的称重测力传感器的灵敏度（额定输出）一般在
1.0~3.0mV/V，供电电压在3~15V，传感器的输出信号一般不大于45mV，考虑到不同灵敏度及供电电压的限制，有些传感器的输出信号在10mV以内。
从上面的公式不难看出：
1---在误差范围内，输出信号与所受的力成正比。
2---在其它条件相同的情况下，供电电压越大，输出信号越大。但是一般传感器的**大推荐电压不超过15V。
3---在其它条件相同的情况下，传感器量程越小，输出信号越大。但必须保证所选量程大于要测量的力。
举例：传感器FC10-10kg，灵敏度为1.0065mV/V，采用10V供电，在0~10kg的范围内，传感器的输出范围是0~10.065mV。
从上面的公式不难看出：
1---在误差范围内，输出信号与所受的力成正比。
2---在其它条件相同的情况下，供电电压越大，输出信号越大。但是一般传感器的**大推荐电压不超过15V。
3---在其它条件相同的情况下，传感器量程越小，输出信号越大。但必须保证所选量程大于要测量的力。
举例：传感器FC10-10kg，灵敏度为1.0065mV/V，采用10V供电，在0~10kg的范围内，传感器的输出范围是0~10.065mV。
传感器信号放大器有内置和外置两种，其功能都是将传感器的输出信号放大，只是传感器尺寸各异，内置放大器不适合尺寸较小的传感器。通过连接放大器，可以输出-5~5V，0~3.3V，0~5V，0~10V，0~20mA，4~20mA等标准信号。
放大器的一端直接与传感器相连，另一端一般为三线制输出。
