减震器|电机风机减振器|BE型橡胶减振器

 BE型低频复合橡胶减振器由金属与橡胶复合制成,金属表面全部包复橡胶,能防止金属锈蚀,产品固有频率低,阻尼比适宜,横向刚度高于垂向刚度,适用平置,倒置及侧挂等多种安装形式.平置使用时,横向稳定性好.当承受较大冲击时,可自动限位保护,同时对共振峰的抵制能力很强,对瞬态冲击响应瞬时过度工况等引起的自振能迅速消失,设备不致出现任何晃动.该产品在较宽的干扰频率范围内有相当明显的隔振效果,能适用于各类陆地,船用机械设备,如柴油机、风机、水泵、空压机、空调机、精密仪器仪表等中小型机械设备的隔振.对有水平扰力的机械设备,使用本隔振器能取得良好的隔振效果。

BE型技术参数	?
额定载荷下固有频率（Hz）	10±2
阻尼比（C/Cc）	0.08±0.01
额定负荷下静变形δ（mm）	δ≤4（BE-10～BE-160）
拉伸破坏强度P1（MPa）	≥3.9（≈40kgf/cm2）
破坏载荷Pp（N）	≥15倍额定载荷



BE型额定负荷			?	?
产品型号	额定负荷
	Z正向	Z反向	Y向	X向
BE-10	10	7	12	6
BE-15	15	10	18	9
BE-25	25	17	30	15
BE-40	40	28	45	20
BE-60	60	40	70	30
BE-85	85	60	100	40
BE-120	120	80	135	60
BE-160	160	110	180	80
BE-220	220	150	240	110
BE-300	300	200	330	150
BE-400	400	280	430	180

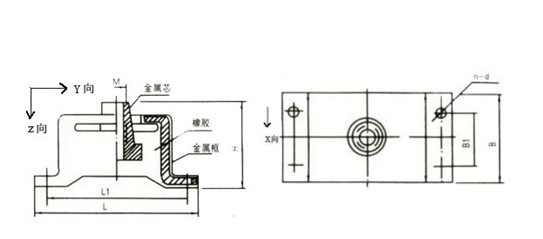

BE型外型尺寸
产品型号	M	L	B	H	L1	B1	D	N
BE-10	M8	70	36	40	54	/	7	2
BE-15	M8	70	36	40	54	/	7	2
BE-25	M8	70	40	40	54	/	7	2
BE-40	M10	85	55	46	68	/	9	2
BE-60	M12	100	65	50	80	/	9	2
BE-85	M14	120	70	60	100	/	11	2
BE-120	M16	140	85	60	112	/	13	2
BE-160	M18	145	90	62	115	/	13	2
BE-220	M22	150	105	70	120	/	15	2
BE-300	M24	155	110	75	125	60	15	4
BE-400	M27	175	120	80	140	65	17	4
