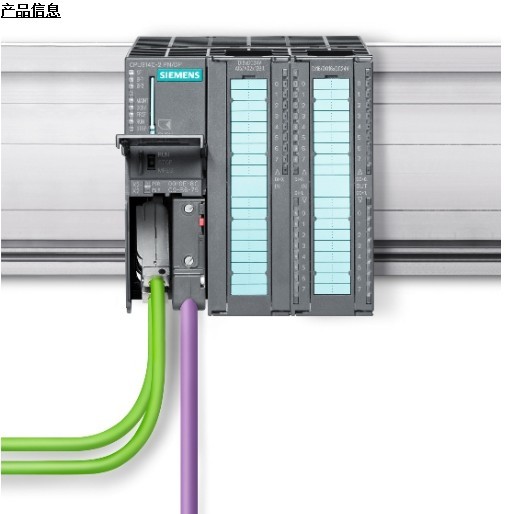

正品西门子S7-300卡件CPU315-2DP
发布时间 2015-07-02 08:17:08
产品描述
正品西门子S7-300卡件CPU315-2DP 正品西门子S7-300卡件CPU315-2DP代理商 现货销售 维修
西门子S7-300卡件CPU315-2DP 西门子卡件CPU315-2DP 西门子S7-300卡件 西门子CPU315-2DP
_______________________
【SIEMENS】
上海施承电气自动化有限公司
联 系 人：彭 立 道（销售工程师）
手 机：177 0184 7989
Q Q：2821 4519 86
座 机：021-3166-2621
______________________________________
订货号：
西门子S7-300模块CPU315-2DP
6ES7315-2AG10-0AB0 CPU315-2DP, 128K内存
6ES7315-2AH14-0AB0 CPU315-2DP,
256K内存
CPU 315-2 DP 和 CPU 317-2 DP 的操作员控件和指示灯
|
数量 |
说明 |
||
|
① |
状态和错误指示灯： |
CPU 315-2 DP
只有一个总线故障 LED： |
BF |
|
② |
SIMATIC MMC 卡的插槽（包括弹出装置） |
||
|
③ |
模式选择器 |
||
|
④ |
1. 接口 X1（MPI 用于 CPU 315-2 DP，MPI/DP 用于 CPU 317-2 DP） |
||
|
⑤ |
2. 接口 X2 (DP) |
||
|
⑥ |
电源连接 |
||
CPU 315-2 DP 的状态和错误指示灯
|
LED 名称 |
颜色 |
含义 |
|---|---|---|
|
SF |
红色 |
硬件故障或软件错误 |
|
BF |
红色 |
DP 接口 (X2) 处发生总线故障 |
|
MAINT |
黄色 |
要求维护（无功能） |
|
DC5V |
绿色 |
用于 CPU 和 S7-300 总线使用 5 V 电源正常 |
|
FRCE |
黄色 |
LED 点亮：
强制作业激活 |
|
RUN |
绿色 |
RUN 状态下的 CPU 在启动期间 LED 以 2 Hz 的频率闪烁，在 STOP 模式下以 0.5 Hz 的频率闪烁 |
|
STOP |
黄色 |
CPU 为 STOP、HOLD 或启动模式 请求了存储器复位时 LED 以 0.5 Hz 的频率闪烁，在复位期间以 2 Hz 的频率闪烁。 |
CPU 317-2 DP 的状态和错误指示灯
|
LED 名称 |
颜色 |
含义 |
|---|---|---|
|
SF |
红色 |
硬件故障或软件错误 |
|
BF1 |
红色 |
**个接口 (X1) 处发生总线故障 |
|
BF2 |
红色 |
第二个接口 (X2) 处发生总线故障 |
|
MAINT |
黄色 |
要求维护（无功能） |
|
DC5V |
绿色 |
用于 CPU 和 S7-300 总线使用 5 V 电源正常 |
|
FRCE |
黄色 |
LED 点亮： 强制作业激活 LED 以 2 Hz 的频率闪烁： 节点闪烁测试功能 |
|
RUN |
绿色 |
RUN 状态下的 CPU 在启动期间 LED 以 2 Hz 的频率闪烁，在 STOP 模式下以 0.5 Hz 的频率闪烁 |
|
STOP |
黄色 |
CPU 为 STOP、HOLD 或启动模式 请求了存储器复位时 LED 以 0.5 Hz 的频率闪烁，在复位期间以 2 Hz 的频率闪烁。 |
SIMATIC MMC 卡的插槽
SIMATIC MMC 卡可用作存储器模块。可将 MMC 卡用作装载存储器和便携式数据载体。
|
提示 由于这些 CPU 没有集成装载存储器，因此运行时需要 SIMATIC MMC 卡。 |
模式选择器
模式选择器用于设置 CPU 的操作模式：
列表: 模式选择器设置
|
设置 |
含义 |
说明 |
|---|---|---|
|
RUN |
RUN 模式 |
CPU 执行用户程序。 |
|
STOP |
STOP 模式 |
CPU 不执行用户程序。 |
|
MRES |
存储器复位 |
带有按钮功能的模式选择器设置，用于 CPU 存储器复位。通过模式选择器进行 CPU 存储器复位要求按照特定操作顺序执行。 |
电源连接
所有 CPU 都配备了一个 2 针的插槽用于电源连接。为了便于交付，出厂时配有螺丝端子的连接器会插入该插口。
