提供大型矩阵监控
发布时间 2015-04-28 15:44:11
产品描述
技术指标

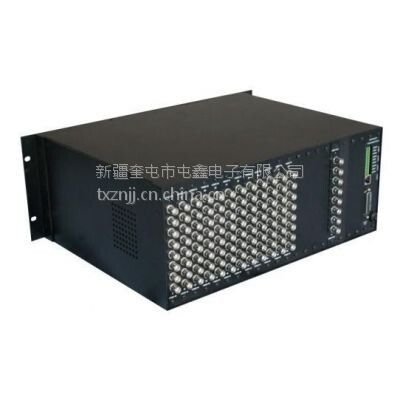

LTC 8900系列系统
容量
视频输入：4096
视频输出：512
键盘：64
报警输入：1024
接器/驱动器：4096
电气
输入电压电平：0.5Vp-p至2Vp-p(复合，负同步)
增益：单位增益土2％(75欧姆终端)
脉冲／条比例(注1)：**小:94%,标准:98%,**大:106%
2T脉冲K值(注1)：**小:-,标准:0.2%,**大:2.5%
襄幅度(IRE)(注1)：**小:96,标准:98,**大:104
同步幅度(％条)(注1)：**小:36%,标准:39%,**大:44%
场时间波形失真(注1)：2％**大
行时间波形失真(注1)：1％愚大
短时间波形失真(注1)：2％**大
长时间波形失真(注1)：0.8％**大
视频带宽(-3dB)：25MHz
频响：±0.5dB至12MHz
信噪比(注1)：在3.58MHz上70dB，未加权，**小
声扰(在3．58MHz的典型值) ：
典型：-72dB
邻信道：-50dB(典型)
交流声干扰：从60Hz到6MHz比1Vp-p复合视频信号低60dB
微分增益(注1)：**小:--,标准:0.6%,**大:2%
微分相位(注1)：**小:--,标准:0.6,**大:1.3
色度亮度增益：**小:94%,标准:100%,**大:109%
色度亮度延时：**小:-33ns,标准:+3ns,**大:+33ns
亮度非线性(注1)：**小:--,标准:0.3%,**大:4%
切换：交叉点矩阵
直流输出：0V
(注1) ：对1024摄像机x64监视2S符合EIA／TIA—250C中等标准
环境
温度：
操作：+4℃至50℃
保存：-40℃至+60℃
海拔高度：4500m
湿度：0％至95％相对湿度，不结雾
掘动：3g扫描正弦波，15Hz至2000Hz
撞击：50g，11ms，1/12正弦波
LTC8901系列主CPU机柜
LTC8901/60，LTC 8901／50包括LTC8901／00设备机架，
LTC 8910／00微处理器模块，LTC 8905／90电源和一个LTC 8917／00
继电器模块。
