J23W外螺纹针型阀

发布时间 2015-03-13 09:52:07

产品描述

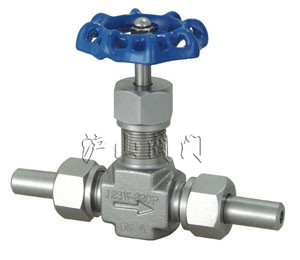

J23W外螺纹针型阀



  质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！


产品说明   服务承诺   订货流程

  产品名称：
 J23W外螺纹针型阀
  产品型号：
 J23W
  驱动方式：
手动
  连接形式：
外螺纹
  适用介质：
水、蒸汽、油品
  密封材料：
 碳钢、不锈钢
  压力范围：
2.5～42.0MPa
  公称通径：
DN6-DN25
  常用材质：
碳钢、不锈钢
  技术咨询：

沪山阀门制造（上海）有限公司是国内**〖J23W外螺纹针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖J23W外螺纹针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供**优质的服务。

一、J23W外螺纹针型阀概述

        J23W外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。

 1、外螺纹针型阀设计制造
       GB/T 12224-1989    JB/T 7747-1995

2、外螺纹针型阀连接形式：

       对焊式管接头

3、外螺纹针型阀结构特征：

      锥面密封；浮动阀瓣

4、外螺纹针型阀阀门检验和试验：

     GB/T 13927-1992

5、外螺纹针型阀材料：

      碳钢按GB/T 12228-1989的规定

     不锈钢GB/T 1220-1989的规定


二、外螺纹针型阀产品型号

        J23W 公称通径：DN6-DN25 材质：碳钢、不锈钢 压力：PN2.5-PN4.0 适用介质：液化石油气、酸、水、蒸汽、油品等.

三、J23W外螺纹针型阀主要零部件材料

零件名称
 阀杆，阀盖 阀杆，阀瓣 填料
J21 /3W-16P
铬镍不锈钢
铬镍不锈钢
聚四氟乙稀，柔性石墨
J21 /3W-160、J2W1 3-40
优质碳钢
铬不锈钢

四、J23W外螺纹针型阀主要性能规范

型号
Type
 公称压力PN Mpa 试验压力PS(Mpa)_Test pressure 工作压力(Mpa) Working pressure 工作温度(OC) Working temps. 适用介质Applicable medium
壳体 Shell 密封(液)Seal 密封(气)Seal
J23W-16
1.6
2.4
1.76
0.6
1.6
P≤540OC
液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
J23W-40P
4.0
6.0
4.4
0.6
4.0
J23W-160
16.0
24.0
17.6
0.6
16.0
C≤425 OC
J23W-320P
32.0
48.0
35.2
0.6
32.0
J23W-420P
42.0
63.0
46.2
0.6
42.0

五、J23W外螺纹针型阀主要外形及连接尺寸

J23W外螺纹针型阀结构图
                       J23W外螺纹针型阀结构图

公称直径DN（mm）
 尺寸 Dimension 重量(kg)Weight
Do D1 D2 L H1 H2 M
6
65
14
6
140
96
106
20×1.5
0.9
10
80
18
10
160
115
125
24×1.5
1.18
15
100
22
15
180
122
132
30×2
2.0
20
110
28
18
220
156
166
30×2
3.5
25
140
33
22
230
169
180
39×2
4.3
