物料罐加料计量系统 物料罐称重模块

NOS-M101物料罐加料计量系统 物料罐称重模块



一、功能特点:



实现单个罐体称重、多个罐体称重。可与PLC、触摸屏通讯，实现进料，排料全自动控制。



二、适用客户：



化工行业防爆反应釜称重系统、饲料行业配料系统、油品行业调配称重系统、食品行业反应釜称重系统、玻璃行业配料称重等。



三、系统组成：



称重传感器，显示控制仪表，接线盒，配电箱



四、系统参数：



系统量程：1T、2T、5T、10T、20T、40T…200T(可定制)

系统精度：0.5%



五、产品选择与安装：

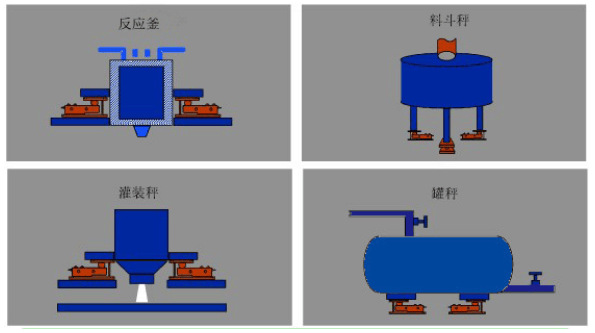

步骤一：一般来说料罐的称重系统都是通过在料罐的支脚上使用称重传感器来采集料罐的重量，料罐有几个支脚就装几个称重传感器。（如下图所示）

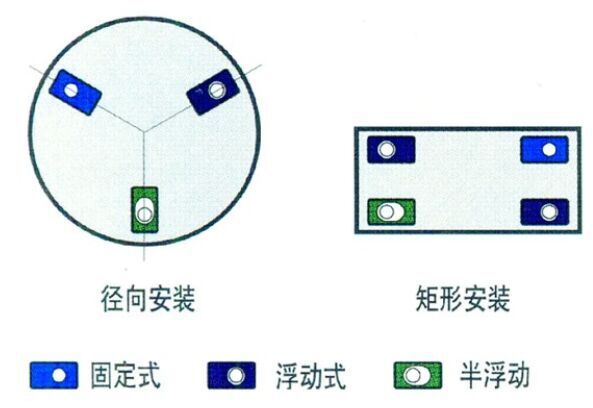

备注：安装时请将传感器平均分配在罐体底部的四角中心位置，传感器用附件（钢板，钢结构，传感器**附件）固定好，确保传感器的安装位置是水平垂直的，这样受力的精度**佳。（如下图所示）

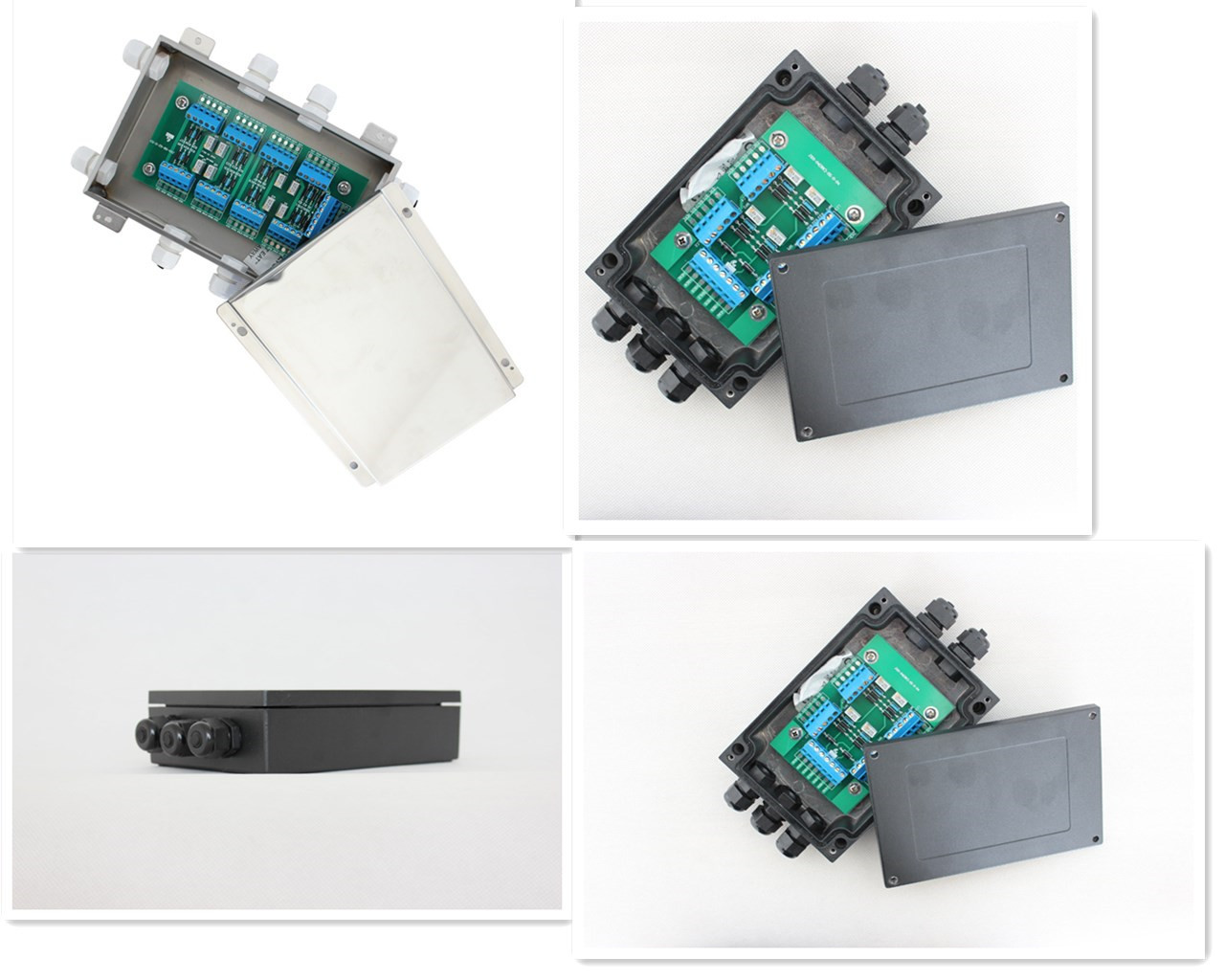

步骤二：将传感器的电缆固定在罐体上，通过多入单出的接线盒把多个称重传感器的数据传到仪表里。（如下图所示）

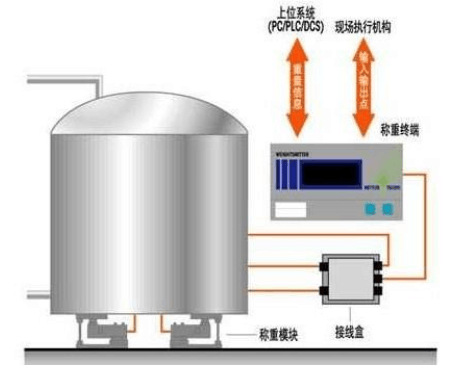

步骤三：仪表可以实时的实现整套系统的重量显示。仪表上还可以增加开关量模块，通过继电器开关来控制料罐的进料电机，或者仪表也可以给出RS485、RS232或者模拟量的信号，把料罐的重量信息传到PLC等控制设备，进行控制。（如下图所示）



备注：硬件安装完毕后进行显示的标定，使用专业的砝码进行标定，实际值与显示一致即可。（如下图所示）

（注：我司提供全程安装技术指导）
