起重限制器力传感器 测钢丝绳力传感器 质保两年

NOS-L108 张力传感器

起重限制器力传感器 测钢丝绳力传感器 质保两年



一、起重限制器力传感器 测钢丝绳力传感器 量程选择：



1t 5t 10t 20t 30t（可定制）



二、起重限制器力传感器 测钢丝绳力传感器 产品特点

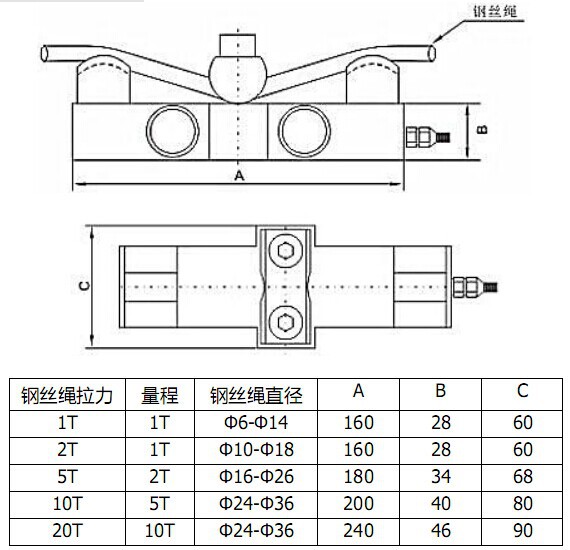

旁压式张力传感器专门用于钢丝和柔性绳索的张力测试。直接将钢丝绳嵌入传感器两侧槽内并通过U型螺栓固定,当钢丝绳受拉力时，力则通过导向轮作用于传感器上。

此传感器采用双孔剪切梁结构，安装使用方便、操作简单。广泛应用于电动葫芦、天车、油井钻探等力保护限制器和工业测量。也可和带式输送机保护装置电控箱配套使用，可对皮带张力计进行动态测试。

除传感器外，还可提供变送器标准信号0～5、 0～10V或4～20mA输出。



三、起重限制器力传感器 测钢丝绳力传感器 产品参数



额定输出 2.0mV/V ±0.1%

零点平衡 ±1%

蠕变 ±0.03%

非线性 ±0.03%

重复性 ±0.03%

灵敏度温漂 ≤0.002%

零点温漂 ≤0.002%

可用温度范围 -10oC to + 70oC

温度补偿范围 -10oC to + 40oC

安全载荷 150%

输入阻抗 387 ohm ± 20 ohm

输出阻抗 350 ohm ± 5 ohm

推荐激励电压 10V DC/AC

**大激励电压 15V DC/AC

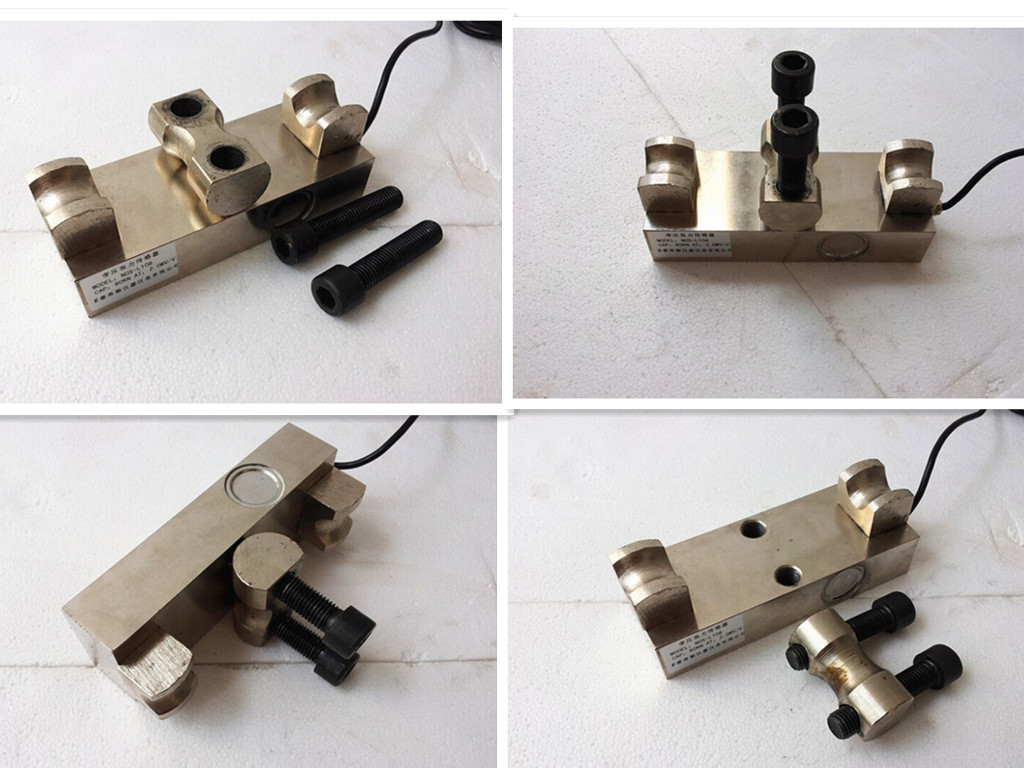

四、产品图片

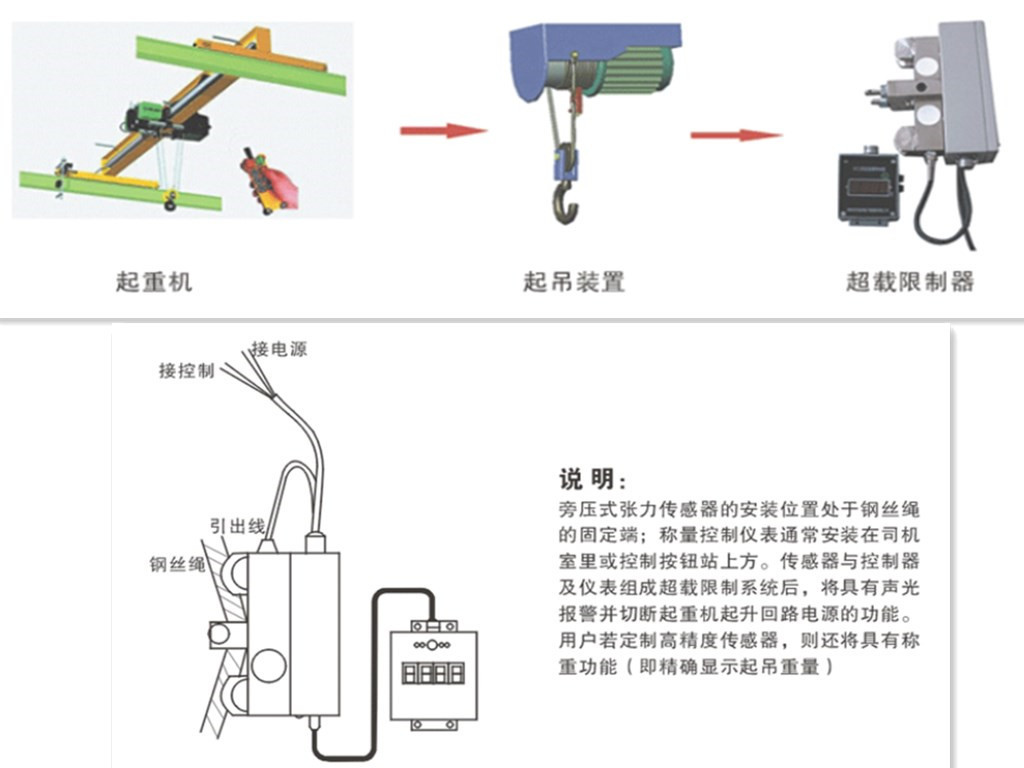

4.1安装示意图：









◆ 直接将钢丝绳嵌入传感器两侧槽内并通过U型螺栓固定,当钢丝绳受拉力时，力则通过导向轮作用于传感器上。

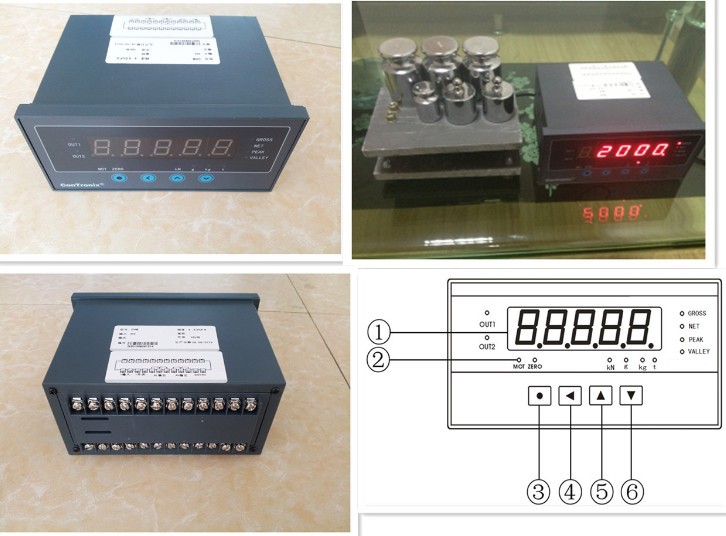

4.2显示设备



五、质保说明：

1、非人为损坏可保修两年，常规产品在保证产品性能及外观良好，不影响厂家二次销售的情况下，15天包换；

2、非标订制产品，非质量问题，不支持退换货处理。
