成都三相三线JLS-35KV户外油浸式高压电力计量箱

发布时间 2015-05-11 10:02:45

产品描述

成都三相三线JLS-35KV户外油浸式高压电力计量箱交流50Hz、35KV三相线路中做高压计量用，它由电流互感器、电压互感器和用于安装电流互感器、电压互感器及电能表的箱体组成。主要用于有功电能和无功电能的计量

二、技术指标

1、额定电压：35KV

2、接法：二元件V/V接法三元件Y/YO接法

3、额定频率：50HZ

4、电压比：35KV/100V

5、电压准确等级：0.2；电流准确等级：0.2S

6、额定负荷：电压30VA；电流15VA

7、功率因数：0.8

8、电流比5——500A/5A（可制作双变比）

9、工频耐压：10.5KV

10、环境温度：-25℃——40℃之间，日平均气温不超过30℃，气温20℃时，相对温度不超过85%，海拔1000米以下。

11、使用环境：户外，安装场所无严重污秽，无严重震动颠簸场所。

三、本产品参照标准

GB1207-1997(电压互感器)

GB1208-1997(电流互感器)

GB311-1997（高压电器设备绝缘试验电压和试验方法）

产品验收

检查铭牌数据、合格证是否要求一致。

按产品装箱单检查产品的各部件、备件是否齐全；各个部件是否完好。

检查各部件紧固螺丝、一次导杆、二次接线柱、电表接线有无松动现象。

工频耐压试验：按照出厂试验值的80%进行验收。

电流互感器、电压互感器的误差检验。（国家标准）

检查u、n220v控制电源输出是否符合要求。

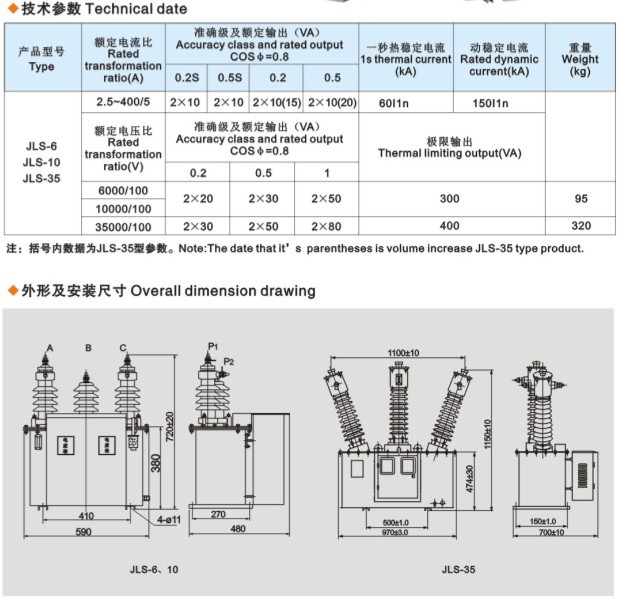

五、外型及安装尺寸（mm）

二元件外型：长×宽×高1150mm*1000mm*1200mm

六、安装与接线

1、高压计量箱应水平安装，杆上安装高度不应低于地面300mm，电度表应垂直，不得任意倾斜。

2、高压计量箱电源端（一次进线侧）必须安装相应电压等级的氧化锌避雷器，其接地电阻≤10Ω，以防各种雷电过电压、操作过电压、工频暂态过电压，从而保护线路中的电器及用电设备。

3、接线，应辨明电网电源的相序A、B、C与高压电能计量箱，导电杆的相序A、B、C各相分别对应连接（必须正相序），P1进线，P2出线。

4、双变比接法：改变二次接线：接S1—S2为小量程变比（S3空头），接S1—S3为大量程变比（S2空头）。

5、单变比时，电流互感器二次S2与电压互感器二次b连接接地，电流互感器二次改变双变比用小变比时，S2与电压互感器b连接接地（S3空头）；用大变比时，S3与电压互感器b连接接地（S2空头）。

三相三线计量箱由二只单相电压和电流互感组成，三相四线计量箱由三只单相电压和电流互感器组成，装入箱体中，一二次出线均用瓷套管装在面板上，外侧表面配装电度表供计量使用。


35KV计量箱 JLS-35油浸式高压计量箱

1、计量箱符合国家标准GB17201-1997组合互感器的规定;

2、电流互感器符合国家标准GB1208-1997电流互感器的规定;

3、电压互感器符合国家标准GB1207-1997电压互感器的

使用条件

　　环境温度：**高气温+45℃。日平均气温+30℃。**低气温-45℃。
　　海拔高度：不超过4000米。
　　大气条件：大气中无严重影响计量箱绝缘性能的污秽及侵蚀性和爆炸介质。
　　在产品安装近1米内必须安装避雷器，以心雷击。
